Os motores de corrente contínua se classificam segundo a excitação de campo da seguinte forma: motores com excitação independente e motores com excitação série. Em um motor CC com excitação série, as bobinas são constituídas por espiras de fios relativamente grossos, ligados em série com o rotor. Neste motor, devido à ação magnética citada, o conjugado (torque) será
Em um motor CC shunt, conhecido como motor em derivação, o campo encontra-se em paralelo com a armadura. Sendo a corrente drenada pela motor de 24 A a partir de uma fonte de 220 V, a resistência do circuito de campo é de 100 Ω e a resistência do circuito de armadura, 0,50 Ω. Assinale a alternativa que apresenta corretamente a corrente de campo.
Motores de passo são dispositivos eletromecânicos que convertem pulsos elétricos em movimentos mecânicos que geram variações angulares discretas denominadas passos. Sendo um motor de passo energizado com 12 V e 4 bobinas com a precisão de 4,5°, a quantidade de passos necessária para que o motor realize uma volta completa é

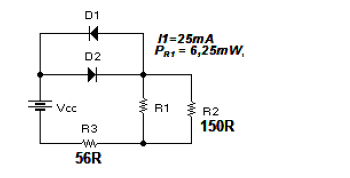

O diodo semicondutor é um dispositivo eletrônico muito comum em aplicações CC e CA. No circuito da figura, há uma aplicação CC. Dados os parâmetros, assinale a alternativa que define corretamente a tensão total da fonte.
Na equação 4FE16 238 + 428 10101112 considere nb. Sendo n o número e b a base, o resultado da equação será
A simplificação de circuitos lógicos é utilizada quando é necessário diminuir o tamanho de um circuito lógico, mantendo suas funcionalidades. Analise a seguinte figura, que representa um mapa de Karnaugh de 4 variáveis. Diante do exposto, simplificando o mapa de Karnaugh pelo método soma dos produtos, a expressão que a define corretamente é
Analise a figura a seguir.

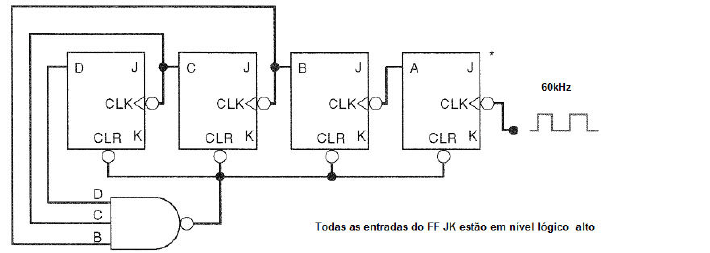

Contadores assíncronos são circuitos digitais que variam os seus estados, de acordo com a variação de um sinal de clock. De acordo com o circuito apresentado, o valor de frequência na saída D é igual a

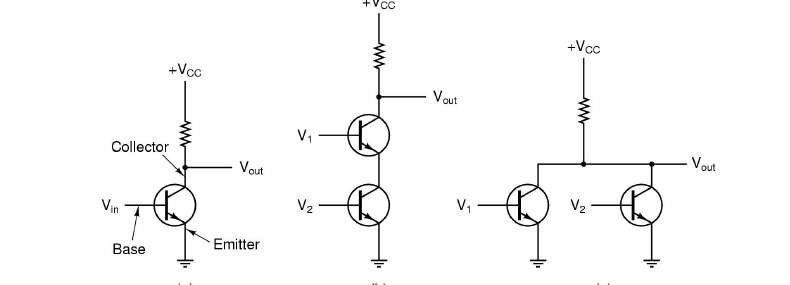

Transistores são dispositivos eletrônicos utilizados em diversas aplicações na eletrônica. Na imagem apresentada a seguir, existem três circuitos que executam funções lógicas da eletrônica combinacional (digital).
De acordo com os circuitos apresentados na figura, é correto afirmar que as funções lógicas expressas são
Associação de portas lógicas para uma determinada função é muito comum em arranjos digitais, com o intuito de fornecer a mesma saída que uma função lógica.
Assinale a alternativa que apresenta a função lógica representada pelo circuito proposto na figura.
Qual definição melhor se aplica a um amplificador classe A?
É um amplificador que o ponto de operação e o sinal de saída são tais que a corrente no circuito de entrada circula sazonalmente. Ele opera, essencialmente, sobre uma posição linear da sua característica
É um amplificador que o ponto de operação e o sinal de entrada são tais que a corrente no circuito de saída circula sazonalmente. Ele opera, essencialmente, sobre uma posição quase linear da sua característica
É um amplificador que o ponto de operação e o sinal de saída são tais que a corrente no circuito de saída circula durante todo o tempo. Ele opera, essencialmente, sobre uma posição quase linear da sua característica.
É um amplificador que o ponto de operação e o sinal de entrada são tais que a corrente no circuito de saída circula durante todo o tempo. Ele opera, essencialmente, sobre uma posição linear da sua característica
É um amplificador que o ponto de operação e o sinal de saída são tais que a corrente no circuito de saída circula durante muito pouco tempo. Ele opera sobre uma posição quase linear da sua característica.
