Questões de Engenharia Eletrônica da Núcleo de Computação Eletrônica UFRJ (NCE)

Uma carga trifásica equilibrada conectada em Delta com impedâncias Z = (3+ j4) por fase é alimentada por uma fonte de tensão, também trifásica equilibrada, de 380 volts entre fases. A intensidade das correntes de linha é de, aproximadamente:

• A.

  43,89 A;

• B.

  54,28 A;

• C.

  76,00 A;

• D.

  131,64 A;

• E.

  228,00 A.

 A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre A figura abaixo mostra uma fonte de corrente contínua de resistência interna Rf = 1 Ω e tensão interna Vf = 15 Volts. Essa fonte alimenta uma carga de resistência variável Rc. O gráfico que ilustra a variação da tensão entre os terminais A e B quando a resistência da carga é variada desde um valor muito alto até zero é:

• A.
• B.
• C.
• D.
• E.

Um transformador monofásico de 10 kVA, 500/250 V tem uma resistência no enrolamento do primário de 1,1 e no secundário de 0,2A perda total nesses enrolamentos, com o transformador operando em meia carga (5 kVA) será de, aproximadamente:

• A.

  320 W;

• B.

  190 W;

• C.

  160 W;

• D.

  15 W;

• E.

  12,9 W.

A transformação Y-Δ é muitas vezes conveniente para a resolução de problemas de circuitos elétricos. Supondo-se que as cargas trifásicas representadas na figura abaixo são equivalentes, o valor de Za será de:

• A.
• B.
• C.
• D.
• E.

No circuito abaixo a tensão no ponto P em relação ao ponto de aterramento é:

• A.

  1 Volt

• B.

  2 Volts

• C.

  3 Volts

• D.

  4 Volts

• E.

  5 Volts

O parâmetro híbrido h11 de um transistor de junção numa montagem Emissor-Comum é medido:

• A.

  com um multi-teste digital, funcionando como medidor de resistências, entre a base e o emissor do transistor;

• B.

  aplicando-se um gerador de pequenos sinais na base do transistor, medindo-se o nível com um osciloscópio e medindo-se a corrente de coletor. A relação entre a corrente de coletor e o nível da tensão na base será a resposta;

• C.

  (C) polarizando-se o transistor, aplicando-se um gerador de pequenos sinais na base do transistor, medindo-se a tensão do gerador e a corrente alternada de base através da queda de tensão sobre um resistor colocado em série com a base. O coletor deverá estar em curto para correntes alternadas. A relação entre o nível do gerador quando ligado na base, e a corrente de base, será h₁₁;

• D.

  (D) polarizando-se o transistor, aplicando-se um gerador de pequenos sinais na base do transistor, medindo-se com um osciloscópio os níveis na base e no coletor. A relação entre o nível observado no coletor e o observado na base será h₁₁;

• E.

  (E) polarizando-se o transistor, aplicando-se um gerador de pequenos sinais na base do transistor, medindo-se com um osciloscópio os níveis na base e no emissor. A relação entre o nível observado no emissor e o observado na base será h₁₁.

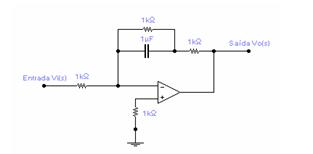

No diagrama de Bode são marcados os pólos e os zeros da função de transferência H(s) = Vo (s) /Vi (s). No circuito abaixo o operacional é ideal, opera na região linear, todos os resistores são de 1 (um) kilo Ohms e o capacitor é de 1 (um) micro Farad.

Serão marcados no diagrama:

• A.

  um pólo em 100 rad/s e um zero em 200 rad/s

• B.

  um zero em 1000 kHz/s e um zero em 2000 kHz

• C.

  um pólo em 200 rad/s e um zero em 100 rad/s

• D.

  um zero em 1000 Hz e um pólo em 2000 Hz

• E.

  um pólo em 1000 rad/s e um zero em 2000 rad/s

No desenvolvimento em série de Fourier de um sinal correspondente a uma onda quadrada de tensão de amplitudes + 5 Volts e - 5 Volts, sem nível contínuo, e de simetria ímpar o terceiro harmônico terá uma amplitude de:

• A.

  2,5 Volts

• B. 5 /  Volts
• C. 10 /  Volts
• D. 20 /Volts
• E.  20 / 3 Volts

A transformada de Laplace de uma função f(t) é representada por L [ f(t) ]. A derivada no tempo de uma função f (t) será a função F(s) igual a:

• A.

  (1/s) . L [ f (t) ]

• B.

  (1/s² ) . f (t) – f (t = 0)

• C.

  d/dt L [ f (t) ]

• D.

  s. L [ f (t) ] – f (t = 0)

• E.

  s² . L [ f (t) ]

Para casar um gerador, que apresenta uma tensão de saída de Vg volts e uma impedância de saída Zi, com uma carga Zl, de modo que tenhamos a máxima transferência de potência entre o gerador e a carga, devemos ter:

• A.

  Zl = Zi

• B.

  Zl = Zi /2

• C.

  Zl sendo o complexo conjugado de Zi

• D.

  Zl como a transformada de Hilbert de Zi

• E. Zl = Zi /
