Questões de Engenharia Eletrônica da Fundação para o Vestibular da Universidade Estadual Paulista (VUNESP)

Quando um circuito lógico composto por portas da família CMOS está em funcionamento estático, ou seja, não está oscilando,

• A.

  sua dissipação de energia é muito alta.

• B.

  sua dissipação de energia é muito baixa.

• C.

  sua dissipação de energia dobra.

• D.

  suas saídas ficam em nível lógico 0.

• E.

  suas saídas ficam em nível lógico 1.

A velocidade de fase de uma onda eletromagnética é dada pela seguinte expressão (sendo μ a permeabilidade e ε a permissividade do meio):

• A.



• B.



• C.



• D.



• E.



O ganho de potência (G) de uma antena é calculado de acordo com a seguinte expressão (sendo P_m a intensidade de radiação máxima da antena sob consideração e P₀ a intensidade de radiação máxima de uma antena de referência com a mesma potência de entrada considerada):

• A.



• B.



• C.



• D.



• E.



Grande parte dos microprocessadores ou microcontroladores possuem um registrador no qual é armazenada a maioria dos resultados decorrentes de alguma operação lógica ou aritmética. Esse registrador é conhecido como

• A.

  Acumulador.

• B.

  Stack Pointer.

• C.

  Program Counter.

• D.

  Registrador de Base.

• E.

  Registrador de Endereço.

Considere a seguinte instrução, presente em um microprocessador hipotético.

MOV R2, 34h

Essa instrução move o valor 34h (em hexadecimal) para o registrador R2. O carregamento do valor 34h representa uma forma de endereçamento

• A.

  imediato.

• B.

  indexado.

• C.

  monobase.

• D.

  multibase.

• E.

  numérico.

                                       CONHECIMENTOS ESPECÍFICOS

Analise o circuito a seguir.

Suponha os seguintes valores para os elementos do circuito:

v = 10 volts

 R1 = R3 = R4 = 5 ohms

R2 = 10 ohms

Então, a corrente que circula no resistor R4 é igual a

• A.

  0,1 A.

• B.

  0,5 A.

• C.

  5 A.

• D.

  1 A.

• E.

  10 A.

A figura a seguir apresenta um circuito com amplificador operacional. Suponha Vin = 1 volt e Rb = 1k ohm.

 Para que Vout seja igual a 5 volts, o valor de Ra deverá ser igual a

• A.

  100 ohms.

• B.

  200 ohms.

• C.

  250 ohms.

• D.

  4 k ohms.

• E.

  5 k ohms.

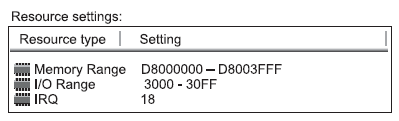

Considere a figura que mostra a faixa de memória (Memory range) e de entrada/saída (I/O range) de uma placa de rede, para responder às questões de números 23 e 24.

A faixa de endereço de memória apresentada mostra que ela ocupa

• A.

  16 posições.

• B.

  32 posições.

• C.

  16k posições.

• D.

  32k posições.

• E.

  64k posições.

Considere a figura que mostra a faixa de memória (Memory range) e de entrada/saída (I/O range) de uma placa de rede, para responder às questões de números 23 e 24.

Com base na figura fornecida, o número de bits provavelmente utilizado para endereçar a memória e as entradas/saídas são, respectivamente, iguais a

• A.

  8 e 4.

• B.

  18 e 18.

• C.

  32 e 8.

• D.

  32 e 16.

• E.

  32 e 32.

Analise as afirmações sobre aterramento em redes de energia elétrica.

I. O descarregamento de cargas elétricas presentes em equipamentos evita que pessoas sofram choques elétricos.

II. Um bom sistema de aterramento elimina os efeitos destrutivos de descargas elétricas e eletrostáticas em componentes dos computadores.

 III. As tomadas normalmente possuem os pinos fase, neutro e terra para 110 volts, ou fase 1, fase 2, neutro e terra para 220 volts.

IV. Nas redes modernas de eletricidade, o bom sistema de aterramento nos postes e transformadores dispensa a obrigatoriedade de conexão do pino de terra, que pode ser removido do plug dos cabos dos equipamentos pelo usuário sem ocasionar problemas.

Sobre as afirmações, pode-se dizer que está correto o contido em

• A.

  I e II, apenas.

• B.

  I e III, apenas.

• C.

  II e IV, apenas.

• D.

  I, II e III, apenas.

• E.

  I, II, III e IV.
