Questões sobre Geral

Com relação à situação acima apresentada, julgue os itens seguintes.

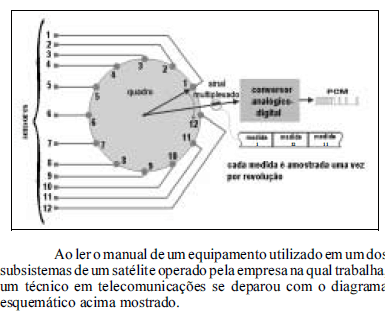

O diagrama está relacionado a um processo de multiplexação do tipo TDM (time-division multiplexing).

• C. Certo
• E. Errado

Com relação à situação acima apresentada, julgue os itens seguintes.

Supondo que o período de revolução do sistema é igual a 100 μs, então, considerando que o sistema opera em condições ideais e de forma correta, cada sinal de medida, relacionado a determinado sensor, deve ter banda de freqüência inferior a 1 kHz.

• C. Certo
• E. Errado

Com relação à situação acima apresentada, julgue os itens seguintes.

Supondo que o tamanho do quadro é igual a 100 μs e que o sinal PCM indicado na figura tenha taxa igual a 1,2 Mbps, então cada bit tem largura de tempo inferior a 1 μs.

• C. Certo
• E. Errado

Com relação à situação acima apresentada, julgue os itens seguintes.

Supondo que cada sinal de sensor é amostrado a uma taxa de 10.000 amostras por segundo e cada amostra é codificada com 8 bits, então o sinal PCM indicado na figura tem taxa superior a 1,5 Mbps.

• C. Certo
• E. Errado

Com relação à situação acima apresentada, julgue os itens seguintes.

Caso o sinal PCM indicado na figura tenha de ser transmitido por um canal passa-faixa de largura de banda igual a 1 MHz, por meio de uma portadora modulada QPSK, com eficiência espectral igual a 2 bps/Hz, então esse sinal poderá ter taxa de transmissão igual a 3 Mbps.

• C. Certo
• E. Errado

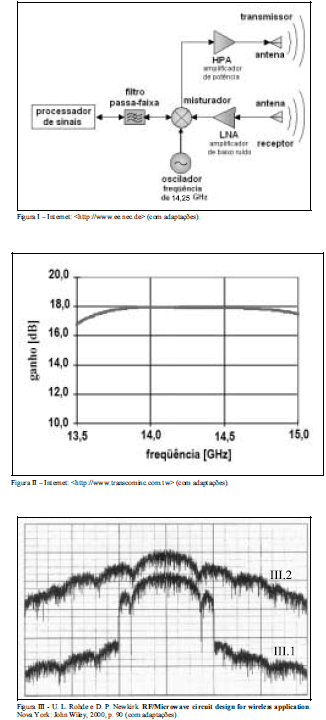

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Sabendo que o HPA foi projetado com base nas especificações de potência e banda de freqüências de transmissão do subsistema, é correto concluir que a banda do sinal transmitido pode ser superior a 500 MHz.

• C. Certo
• E. Errado

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

A curva mostrada na figura II pode ser corretamente obtida utilizando-se um analisador de redes escalar.

• C. Certo
• E. Errado

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Para permitir que o subsistema possa transmitir um sinal modulado com a maior banda possível e minimizar a distorção de amplitude causada pelo HPA, fazendo com que o sinal modulado caia na faixa de passagem do HPA, a freqüência central do filtro passa-faixa deve ser superior a 14,25 GHz.

• C. Certo
• E. Errado

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

O comportamento do sinal indicado por III.1 na figura III pode ser corretamente obtido utilizando-se um analisador de espectro.

• C. Certo
• E. Errado

A figura I apresenta o diagrama de blocos de um subsistema de telecomunicações, enquanto a figura II apresenta dados referentes ao comportamento do HPA desse subsistema. A figura III ilustra os comportamentos típicos, no domínio da freqüência, do sinal a ser transmitido medido antes do HPA — III.1 — e após o HPA — III.2. Com relação a esse subsistema, julgue os itens seguintes, tendo por referência as figuras mostradas.

Com base na figura III, é correto concluir que o amplificador HPA opera em classe A.

• C. Certo
• E. Errado
