Questões de Engenharia Industrial

Sabendo que eletrização é definida como o ato de um corpo adquirir carga elétrica, analise as afirmativas a seguir.

I Na eletrização por atrito, os corpos atritados ficam com cargas com sinais opostos. Qual material irá ganhar e qual irá perder elétrons é definido por uma tabela chamada de série triboelétrica.

II A eletrização por indução é baseada no princípio da atração e repulsão entre os corpos, já que ela ocorre apenas com o contato entre o indutor e o induzido por um curto espaço de tempo.

III A eletrização magnética ocorre quando dois materiais distintos possuem a maioria dos domínio magnéticos de seus átomos alinhados de maneiras contrárias ao outro material.

IV Na eletrização por contato, se dois corpos condutores, sendo pelo menos um deles eletrizado, são postos em contato, a carga elétrica tende a se estabilizar, sendo redistribuída entre os dois.

Estão corretas as afirmativas

• A. II e III.
• B. I e II.
• C. III e IV.
• D. I e IV.

O dispositivo que altera a intensidade da iluminação em correntes alternadas através do controle da tensão eficaz é o

• A. Potênciometro.
• B. Trimpot.
• C. Regulador de Tensão.
• D. Dimmer Digital.

Considerando que na arquitetura de um circuito integrado TTL 7404 temos quatorze pinos, em que dois deles são reservados para o Vcc e GND, é correto afirmar que os outros doze pinos são utilizados para entradas e saídas de

• A. quatro portas OR de duas entradas
• B. três portas NAND de três entradas.
• C. seis portas NOT de uma entrada.
• D. quatro portas AND de duas entradas.

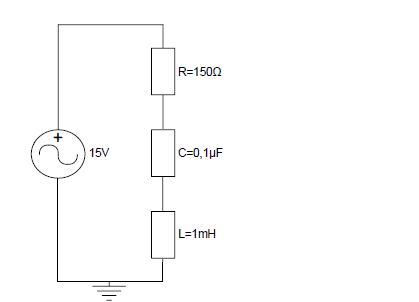

Em um laboratório foi montado o circuito mostrado a seguir.

A frequência de alimentação para que o circuito fique em ressonância é de

• A. 15,923KHz;
• B. 14,334Hz;
• C. 12,923KHz;
• D. 10,334Hz.

Um processo automatizado com CLP possui, como elementos sensores, 3 indicadores de temperatura (on-off), 2 indicadores de pressão (on-off), 2 transmissores de nível com sinal de 4 mA a 20 mA e 2 transmissores de vazão com sinal de 0 V a 10 V. Considerando que IND significa Entradas Digitais e INA Entradas Analógicas, o CLP para atender a esta malha possui, para as entradas desses sensores, no mínimo,

• A. 9 IND + 4 INA.
• B. 7 IND + 3 INA.
• C. 5 IND + 2 INA.
• D. 4 IND + 4 INA.

O diagrama fasorial, tensão versus corrente, em circuitos elétricos, mostra graficamente a defasagem entre estas duas grandezas. Para um circuito alimentado com uma fonte de 15V/20KHz, que possui uma resistência de 150Ω, uma indutância de 1mH e uma capacitância de 0,1μF, todos ligadas em paralelo, o gráfico que representa este diagrama fasorial, entre a corrente e a tensão, nesse circuito é:

• A.
• B.
• C.
• D.

Uma das funções dos diodos é de realizar funções lógicas. Sobre essa aspecto analise o circuito a seguir

Considerando as entradas A e B e a saída Y, com níveis lógicos 0 e 1, expressos pelos níveis de tensão 0 V e 5 V, respectivamente, a tabela verdade que representa esse circuito é:

• A.
• B.
• C.
• D.

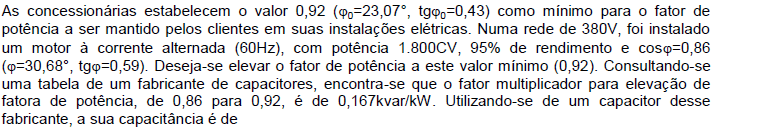

• A. 2,2μF;
• B. 5,1μF;
• C. 4,1μF;
• D. 5,2μF.

Observe a tabela verdade a seguir

O diagrama em Ladder desta tabela é:

• A.
• B.
• C.
• D.

O diodo semicondutor é formado juntando-se um bloco de material tipo P com um bloco de material tipo N - Junção PN. Quando esta junção é polarizada rerversamente sua região de depleção

• A. alarga.
• B. estreita.
• C. mantem-se.
• D. deixa de existir.
