Questões de Engenharia Mecânica do ano 2004

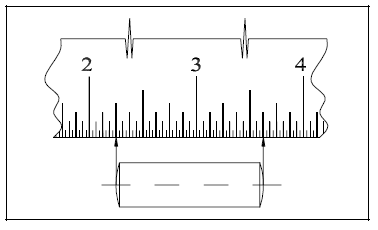

Um pino de ajuste de uma base de máquina está mostrado na figura acima. O comprimento desse pino foi medido por meio da régua graduada de aço inoxidável. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens seguintes.

O comprimento do pino é igual a 1 3/8".

• C. Certo
• E. Errado

Um pino de ajuste de uma base de máquina está mostrado na figura acima. O comprimento desse pino foi medido por meio da régua graduada de aço inoxidável. As medidas indicadas na régua estão gravadas no sistema inglês (polegadas e frações). Nesse contexto, julgue os itens seguintes.

Para conservar a régua graduada, deve-se retirar toda a sujeira e aplicar uma leve camada de óleo fino.

• C. Certo
• E. Errado

Na mecânica em geral, para executar determinados trabalhos bem como facilitar certas operações, faz-se necessária a utilização de gabaritos para verificação e controle. Julgue os itens que se seguem, a respeito desses instrumentos.

Existem verificadores de ângulo que são usados para examinar superfícies angulares e que trazem ângulos gravados em cada lâmina.

• C. Certo
• E. Errado

Na mecânica em geral, para executar determinados trabalhos bem como facilitar certas operações, faz-se necessária a utilização de gabaritos para verificação e controle. Julgue os itens que se seguem, a respeito desses instrumentos.

Fabricados em lâminas de aço temperado, os verificadores de folga são empregados para medir folgas em mecanismos ou conjuntos.

• C. Certo
• E. Errado

Na mecânica em geral, para executar determinados trabalhos bem como facilitar certas operações, faz-se necessária a utilização de gabaritos para verificação e controle. Julgue os itens que se seguem, a respeito desses instrumentos.

O verificador de chapas ou fios, também conhecido como fieira, destina-se à confirmação de espessuras e diâmetros. A verificação com esse instrumento é feita por tentativas.

• C. Certo
• E. Errado

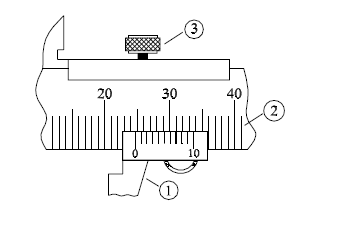

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A parte do paquímetro indicada por 1 serve para travar o movimento do mesmo após a tomada da medida.

• C. Certo
• E. Errado

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A parte indicada como 2 mostra a escala móvel do paquímetro.

• C. Certo
• E. Errado

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A medida do componente da suspensão é igual a 24,7 mm.

• C. Certo
• E. Errado

Um paquímetro universal, mostrado parcialmente na figura acima, foi utilizado para medir um componente de suspensão veicular. Acerca do valor medido e da forma de utilização do paquímetro, julgue os itens a seguir.

A parte indicada como 3 permite efetuar a medida na casa dos milímetros.

• C. Certo
• E. Errado

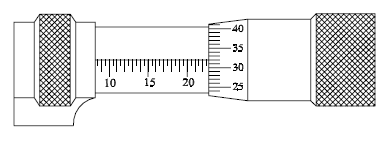

Para execução de uma medida de precisão realizada após o trabalho de retífica de um motor, foi utilizado um micrômetro e o resultado da medida está apresentado na figura acima. A respeito do micrômetro e da medida realizada, julgue os itens subseqüentes.

O valor medido é igual a 22,32 mm.

• C. Certo
• E. Errado
