Questões de Engenharia Mecânica do ano 2005

A figura abaixo representa o diagrama temperatura – volume específico de uma determinada substância. Em relação ao ponto P, pode-se afirmar, EXCETO:

• A.

  O ponto P está situado abaixo do ponto crítico.

• B.

  O ponto P está situado sobre uma curva de transformação isobárica.

• C.

  O estado termodinâmico da substância no ponto P é líquido comprimido.

• D.

  O ponto P está situado sobre uma curva isobárica, na região em que o estado é vapor úmido.

Considere um conjunto cilindro–pistão contendo um gás qualquer. O sistema sofre uma expansão, mudando do estado 1 para o estado 2, através de um processo quase-estático. Durante o processo de expansão do estado 1 para o estado 2, a relação entre o volume (em m3) e a pressão (em KPa) pode ser descrita segundo a equação abaixo:

em que as constantes x, y e z valem, respectivamente: Os volumes inicial (estado 1) e final (estado 2) do gás são, respectivamente, Vi = 2,0 m3 e Vf = 5,0 m3. O trabalho (W) realizado pelo sistema é de, aproximadamente:

• A. W = 1.213,8 kJ.
• B. W = 1.266,6 kJ.
• C. W = 1.308,6 kJ.
• D. W = 1.403,4 kJ.

Um gás perfeito a uma determinada pressão P1 e um volume V1 está contido em um sistema cilindro-êmbolo. O sistema é aquecido, porém o deslocamento do êmbolo e o aumento de volume mantêm a temperatura do sistema constante. O volume e a pressão final do gás são, respectivamente, V2 e P2. O trabalho realizado pelo sistema será: Dado: u.m = unidade de medida

• A.
• B.
• C.
• D.

Em determinado momento, a distribuição de temperatura em uma parede de 0,8 metros de largura pode ser descrita segundo a equação:

Há uma geração de calor uniforme (q'g) no interior da parede de 500 W/m3. Sabendo que a área da parede é de 5 m2 e que seu material possui uma condutividade térmica de 30 W/m.K, a taxa de variação da energia acumulada (E'ac) na parede é:

• A. E'ac = + 190 kW.
• B. E'ac = - 190 kW.
• C. E'ac = +308 kW.
• D. E'ac = +308 kW.

Uma certa unidade de geração de vapor é constituída de um economizador, uma caldeira e um superaquecedor, como indicado no esquema abaixo:

Sabe-se que o calor útil no economizador, na caldeira e no superaquecedor valem, respectivamente: 40x106 kJ/h, 100x106 kJ/h e 50x106 kJ/h. O rendimento do sistema é de n = 0,80 e o combustível usado tem um PCI (poder calorífico inferior) de 9x103 kcal/kg. O consumo do combustível na unidade é de: (Observação: 1 kcal = 4 kJ)

• A. 4.222,2 kg/h.
• B. 5.208,3 kg/h.
• C. 5.277,8 kg/h.
• D. 5.277,8 kg/h.

A partir das vistas dadas, adote o 1^o Diedro e selecione a alternativa que corresponde à projeção Isométrica.

• A.



• B.



• C.



• D.



Três placas de um determinado material são unidas através de dois parafusos de diâmetros iguais, conforme o esquema abaixo:

A extremidade 1 é solicitada por uma carga estática F, enquanto as placas da extremidade 2 estão rigidamente fixas. O carregamento está igualmente distribuído entre os parafusos, que possuem raios iguais (r). Sabendo que a tensão de cisalhamento máxima do material é tadm, o MENOR diâmetro (dm) dos parafusos, para que não haja ruptura, será: Dado: u.m = unidade de medida

• A.
• B.
• C.
• D.

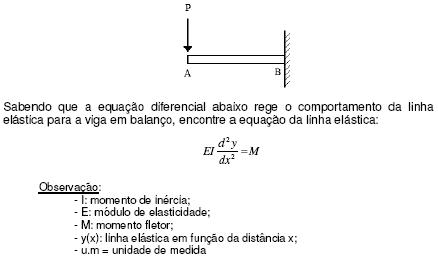

Uma barra de comprimento L tem uma de suas extremidades fixada rigidamente, enquanto a outra é submetida a um carregamento transversal, como mostra a figura:

• A.
• B.
• C.
• D.

As afirmativas abaixo se referem ao conceito de acidente no trabalho. Todas as alternativas abaixo podem ser consideradas acidentes de trabalho, EXCETO:

• A.

  Doença endêmica.

• B.

  Doença desenvolvida no exercício do trabalho.

• C.

  A perda de um dedo causada pela falta de atenção de um operador que manuseava ferramentas afiadas.

• D.

  Acidente de carro quando o funcionário dirigia de sua casa para o trabalho, realizando o seu trajeto habitual.

O gerente de uma loja deseja colocar um extintor de incêndio em seu escritório, onde ele e sua equipe irão trabalhar. A sala é composta por computadores, monitores de vídeo, mesas e aparelhos telefônicos. O tipo de sistema portátil de combate a incêndio mais adequado para equipar essa sala é:

• A. Extintor de CO2.
• B. Tanque de espuma.
• C. Extintor de pó químico.
• D. Extintor de água pressurizada.
