Questões de Engenharia Mecânica do ano 2011

Um motor de indução trifásico com um par de polos, em que cada bobina seja dimensionada para operar sob tensão igual a 220 V, poderá operar a partir de uma fonte trifásica com tensão de linha 380 V, desde que a ligação das bobinas seja em delta.

• C. Certo
• E. Errado

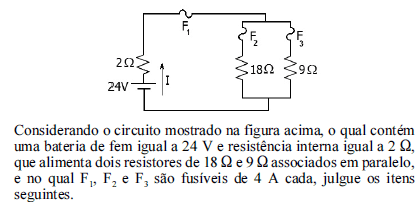

A corrente I no circuito é igual a 3 A.

• C. Certo
• E. Errado

A tensão nos terminais dos resistores de carga é igual a 12 V.

• C. Certo
• E. Errado

Se a tensão nos terminais da bateria for elevada para 40 V, somente o fusível F1 se queimará.

• C. Certo
• E. Errado

Considerando que, no circuito abaixo, I₁ = 2 A, I₂ = 4,5 A, I₃ = 1,5 A e I₄ = 5 A, então a corrente I5 que sairá do nó mostrado abaixo será igual a 4 A.

• C. Certo
• E. Errado

Com referência à viga engastada mostrada na figura acima, que está submetida a uma carga vertical P = 10 kN na seção média, na qual L = 10 m, h = b = 10 cm, e considerando que o material constituinte dessa viga possua comportamento linear elástico e módulo de elasticidade E = 200 MPa, julgue os próximos itens.

A tensão cisalhante, , é constante e máxima ao longo do trecho CD.

• C. Certo
• E. Errado

Com referência à viga engastada mostrada na figura acima, que está submetida a uma carga vertical P = 10 kN na seção média, na qual L = 10 m, h = b = 10 cm, e considerando que o material constituinte dessa viga possua comportamento linear elástico e módulo de elasticidade E = 200 MPa, julgue os próximos itens.

A tensão normal máxima no ponto B é igual a 60 MPa.

• C. Certo
• E. Errado

Considere que, na transmissão por engrenagens esquematizada na figura acima, a árvore a gire a 2.000 rpm no sentido horário, transferindo 2,1 kW ao trem de engrenagens; que todas as engrenagens sejam de dentes retos com módulo m = 4; que, em cada ajuste, haja uma redução da velocidade angular na razão de 5:3. Com base nessas considerações, julgue os itens a seguir.

A árvore c gira a 720 rpm no sentido horário.

• C. Certo
• E. Errado

Considere que, na transmissão por engrenagens esquematizada na figura acima, a árvore a gire a 2.000 rpm no sentido horário, transferindo 2,1 kW ao trem de engrenagens; que todas as engrenagens sejam de dentes retos com módulo m = 4; que, em cada ajuste, haja uma redução da velocidade angular na razão de 5:3. Com base nessas considerações, julgue os itens a seguir.

As engrenagens 3 e 4 possuem 72 e 150 dentes, respectivamente.

• C. Certo
• E. Errado

Considere que, na transmissão por engrenagens esquematizada na figura acima, a árvore a gire a 2.000 rpm no sentido horário, transferindo 2,1 kW ao trem de engrenagens; que todas as engrenagens sejam de dentes retos com módulo m = 4; que, em cada ajuste, haja uma redução da velocidade angular na razão de 5:3. Com base nessas considerações, julgue os itens a seguir.

O diâmetro da engrenagem 5 é igual a 800 mm.

• C. Certo
• E. Errado
