Questões de Engenharia Mecânica do ano 2011

Sobre os trocadores de calor com duas correntes fluidas, analise as afirmações a seguir.

I - Para trocadores de calor com duas correntes fluidas, o primeiro passo na seleção do tipo de aparelho é decidir qual das correntes deve passar por dentro, e qual, por fora dos tubos.

II - O fluxo mais corrosivo deve passar por fora dos tubos.

III - A preferência em fazer passar por dentro dos tubos o fluido que deposita mais sedimentos se deve ao fato de que a maior velocidade de circulação pelos tubos tende a reduzir a quantidade de depósitos.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  III, apenas.

• C.

  I e III, apenas.

• D.

  II e III, apenas.

• E.

  I, II e III.

Sobre as características e aplicações de alguns tipos de válvulas, afirma-se que as válvulas

• A.

  reguladoras de pressão controlam a pressão a jusante.

• B.

  globo realizam o bloqueio de líquido por excelência.

• C.

  de segurança devem ser instaladas sempre abaixo do nível do líquido.

• D.

  de gaveta realizam a regulagem de líquido por excelência.

• E.

  de retenção permitem o fluxo em ambos os sentidos da linha, sendo utilizadas como as de bloqueio.

São materiais adotados em revestimentos internos de vasos de pressão, EXCETO o

• A.

  aço-carbono.

• B.

  aço inoxidável austenítico.

• C.

  chumbo.

• D.

  monel.

• E.

  titânio.

No que se refere às condições de operação e de projeto de vasos de pressão, analise as afirmações a seguir.

I - A pressão máxima de trabalho admissível pode referir-se a cada uma das partes de um vaso ou ao vaso considerado como um todo.

II - O teste hidrostático em vasos de pressão consiste no preenchimento completo do vaso com água ou com outro líquido apropriado, no qual se exerce uma pressão denominada pressão de teste hidrostático.

III - As variações de pressão de operação são sensíveis em qualquer tipo de vaso de pressão.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  II, apenas.

• C. I e II, apenas.
• D.

  II e III, apenas.

• E.

  I, II e III.

Em um trocador de calor de correntes paralelas, o fluido quente entra a 530 ºC e sai a 330 ºC, e o fluido frio entra a 30 ºC e deverá sair a 230 ºC. A variação média da temperatura em ºC, nesse caso, é igual a

Dado: ln 5 = 1,6

• A.

  62,5

• B.

  125,0

• C.

  187,5

• D.

  250,0

• E.

  312,5

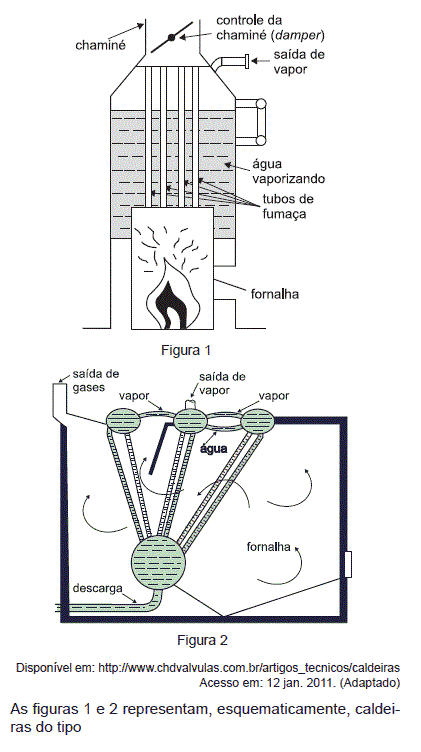

• A.

  aquatubular e flamotubular.

• B.

  aquatubular e peritubular.

• C.

  flamotubular e aquatubular.

• D.

  flamotubular e peritubular.

• E.

  peritubular e aquatubular.

Em tanques de armazenamento adotados em refinarias de petróleo, o tipo de teto fixo utilizado para os derivados de petróleos mais pesados (como parafina e óleo combustível) e para os produtos químicos (como soda cáustica e amônia) é o

• A.

  cilíndrico.

• B.

  cônico.

• C.

  esferoidal.

• D.

  piramidal.

• E.

  toroidal.

Na operação de fornos, diversos problemas podem ocorrer. Representa(m) uma preocupação operacional no tocante ao risco de incêndios e explosões a(s)

• A.

  combustão retardada ou secundária, causada por queima incompleta.

• B.

  vazão baixa ou a queda de vazão temporária ou permanente.

• C.

  ocorrência de depósitos de fuligem nos tubos.

• D.

  queima excessiva e as sobrecargas associadas a excesso de ar.

• E.

  falhas no suprimento de combustível aos maçaricos e a acumulação de vapores de hidrocarbonetos durante as paradas.

Durante o processo de soldagem, qual procedimento NÃO é indicado para a redução das deformações?

• A.

  Adotar soldas intermitentes e espaçadas.

• B.

  Aumentar o volume de solda, ampliando o ângulo do chanfro.

• C.

  Reduzir o número de passes, utilizando um eletrodo de maior diâmetro.

• D.

  Pré-deformar a peça no sentido oposto ao que deverá ocorrer na contração.

• E.

  Posicionar as soldas tão próximas quanto possível da linha neutra da peça, balanceadas em relação à linha.

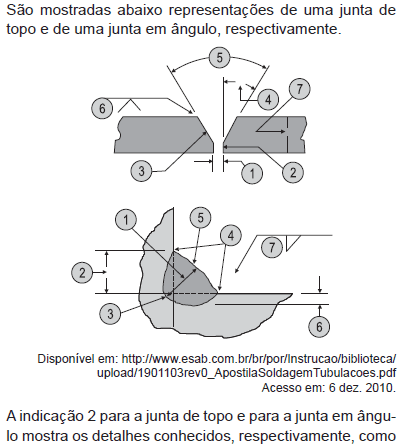

• A.

  face e garganta.

• B.

  nariz e garganta.

• C.

  nariz e perna.

• D.

  perna e raiz.

• E.

  raiz e nariz.
