Questões de Engenharia Mecânica do ano 2012

Considere as seguintes grandezas referentes ao funcionamento de uma turbina: W real = trabalho gerado pela turbina; W ideal = trabalho gerado pela turbina funcionando idealmente de maneira reversível e adiabática; e Q = calor perdido pela carcaça da turbina. A eficiência isentrópica da turbina pode ser matematicamente definida pela seguinte expressão:

• A.

  W ideal/W real

• B.

  W ideal/Q

• C.

  W real/W ideal

• D.

  W real/Q

Em um sistema de refrigeração, é função das torres de arrefecimento resfriar:

• A.

  O fluido refrigerante no evaporador.

• B.

  A água que resfria o condensador.

• C.

  O compressor.

• D.

  O ar do ambiente condicionado.

Em um sistema de bombeamento, são bombeados 72 m³/h de água a 20ºC por uma tubulação, para uma altura de 90 m, que produz uma perda de carga de 10 m.c.a. Considerando que a eficiência global da instalação é de 80%, que a bomba está colocada no mesmo nível do reservatório de sucção e assumindo g = 10 m/s², a potencia em kW consumida pelo motor da bomba para realizar esse bombeamento é:

• A.

  15 kW

• B.

  20 kW

• C.

  25 kW

• D.

  35 kW

Uma parede de 5 cm de espessura tem uma temperatura de 60ºC em uma extremidade, enquanto que o outro lado troca calor por convecção com um meio externo cuja temperatura vale 25ºC. Admitindo que a condutividade térmica da parede é igual a 0,1 W / m^2_,ºC e que a taxa de transferência de calor na parede vale 30 W / m² , o coeficiente de troca de calor por convecção, em W / m^2_,ºC , do meio externo é :

• A.

  30

• B.

  1,5

• C.

  0,75

• D.

  0,6

O fenômeno a cavitação ocorrente nas instalações de bombeamento que utilizam bombas centrífugas pode provocar corrosão, desgaste, remoção de partículas e destruição dos rotores das bombas. A respeito desse fenômeno, analise as afirmativas a seguir:

I - A Cavitação causa a queda do rendimento das instalações de bombeamento.

II - Nas bombas radiais, o nível de ar dissolvido na água pode afetar o seu rendimento.

III - Nas bombas radiais de múltiplos estágios, a cavitação pode ser evitada adotando-se um pequeno valor para a altura de elevação de cada rotor.

Estão corretas as alternativas:

• A.

  I, apenas

• B.

  I e II, apenas

• C.

  I e III, apenas

• D.

  I, II e III

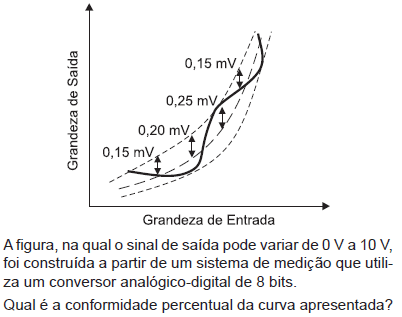

• A. 1,25 %
• B. 1,50 %
• C. 2,00 %
• D. 2,50 %
• E. 3,75 %

Ao variar de 50 N a carga a que está submetida uma célula de carga, de histerese igual a 0,1% e linearidade igual a 2%, seu sinal de saída variou em 10 mV. A sensibilidade dessa célula, em mV/N, de carga é igual a

• A. 0,05
• B. 0,10
• C. 0,20
• D. 0,35
• E. 0,50

• A. rápida acoplada, com válvula de bloqueio e abertura mecânica
• B. rápida acoplada, com válvula de bloqueio e um canal aberto
• C. rápida desacoplada, com válvula de bloqueio e abertura mecânica
• D. rápida desacoplada, com válvula de bloqueio e um canal aberto
• E. de descarga simples, com escape por bloqueio mecânico

Um conversor analógico-digital de 12 bits, com faixa de entrada de 0 V a 10 V, foi utilizado em conjunto com um termômetro cuja saída varia linearmente entre 0 V e 1 V para uma faixa de temperatura compreendida entre 0 ºC e 100 ºC. A resolução desse sistema, em ºC, será de, aproximadamente,

• A. 2,4
• B. 0,12
• C. 0,24
• D. 0,024
• E. 0,0024

Os sensores são fundamentais na instrumentação e deles parte o sinal que será precondiconado e transmitido para o sistema de controle da Planta. Como sensores utilizados na medição de deformação, têm-se os(as)

• A. termopares
• B. strain gauges
• C. dinamômetros
• D. acelerômetros
• E. células de carga
