Questões de Engenharia Mecânica do ano 2012

Segundo Hibbeler (2010), como um corpo tem tamanho e forma definidos, a aplicação de um sistema de forças não concorrentes pode provocar translação e rotação. Em relação à dinâmica do movimento plano de um corpo rígido, assinale a alternativa correta.

• A.

  Momento de inércia é uma medida da resistência de um corpo a uma aceleração angular.

• B.

  Geralmente o momento de inércia de volantes de motores em relação ao eixo de rotação é muito pequeno.

• C.

  O momento de inércia de um corpo é uma quantidade positiva ou negativa.

• D.

  De acordo com o teorema dos eixos paralelos se o momento de inércia de um corpo em relação a um eixo que passa pelo seu centro de massa for conhecido pode-se determinar o momento de inércia de qualquer outro eixo perpendicular.

• E.

  O momento de inércia I_G de um disco de raio r e massa m , em relação ao eixo que passa pelo seu centróide e é perpendicular ao plano do disco é igual a I_G mr² .

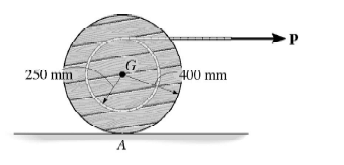

A figura abaixo mostra uma bobina de massa m =100 kg e raio de giração k_G = 0,3 m (Hibbeler, 2010). Se os coeficientes de atrito em A são iguais a 0,2 (atrito estático) e 0,15 (atrito cinético), determine a aceleração angular da bobina se P = 600 N . O momento de inércia da bobina é dado por I = m^k_G² . Assinale a alternativa correta.

• A.

  20,8 rad / s² .

• B.

  28,8 rad / s² .

• C.

  8,6 rad / s² .

• D.

  15,6 rad / s² .

• E.

  2,4 rad / s² .

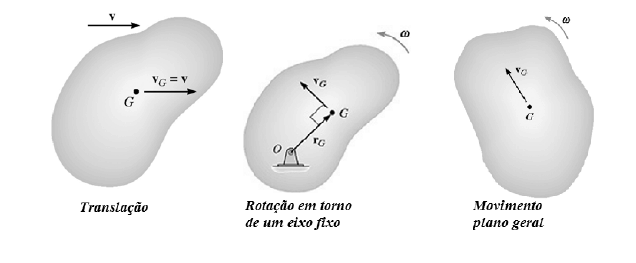

O Princípio do Trabalho e Energia é muito aplicado na resolução de problemas de dinâmica do movimento plano de um corpo rígido que envolve força, velocidade e deslocamento. Assim, baseado na formulação existente para determinação da energia cinética de um corpo em movimento de translação, de rotação em torno de um eixo fixo ou movimento plano geral, e nas figuras mostradas abaixo, assinale a alternativa correta.

• A.

  Quando um corpo rígido está girando em torno de um eixo fixo passando pelo ponto O, a energia cinética de translação e rotação é dada por

• B.

  Quando um corpo rígido tem movimento plano geral, sua velocidade angular  é sempre igual a zero.

• C.

  A energia cinética de rotação de um corpo em torno do seu centro de massa é igual a

• D.

  A energia cinética total de corpos ligados é a soma das energias cinéticas de todas as suas partes móveis e é uma quantidade vetorial.

• E.

  Quando um corpo rígido de massa mestá submetido a uma translação retilínea ou curvilínea, a energia cinética de rotação é nula.

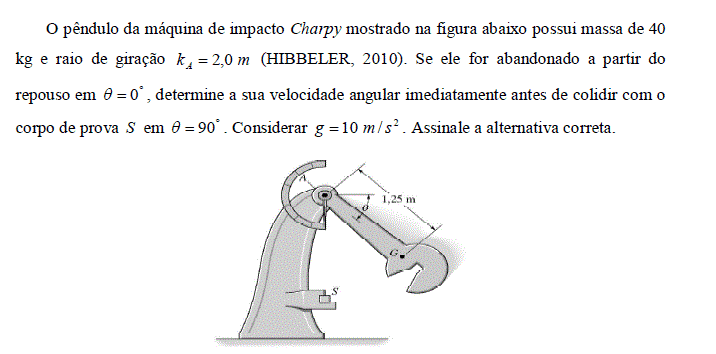

• A.

  25,0 rad / s .

• B.

  2,5 rad / s

• C.

  12,5 rad / s

• D.

  6,25 rad / s .

• E.

  1,76 rad / s .

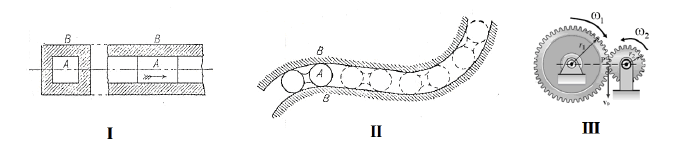

Segundo Mabie e Ocvirk (1980), os pares cinemáticos são formas geométricas pelas quais dois membros de um mecanismo são articulados de modo que o movimento relativo entre estes dois membros seja coerente. No estudo de mecanismos os pares cinemáticos são classificados como sendo de ordem inferior e superior. Nas figuras abaixo, identifique qual (is) mecanismo (s) é (são) de ordem superior, e assinale a alternativa correta.

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  II e III.

• E.

  I, II e III.

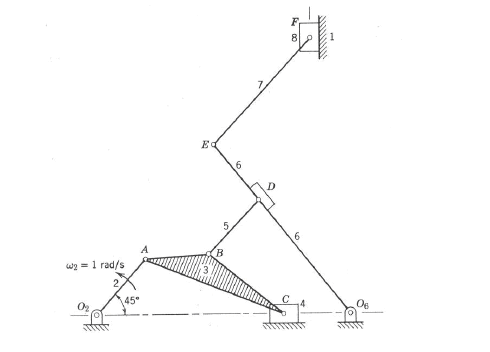

Segundo Norton (2010) Centro Instantâneo de Rotação, também chamado pólos de rotação, é um ponto, comum a dois corpos no plano de movimento, em que o ponto tem a mesma velocidade instantânea em cada corpo. De acordo com a Regra de Kennedy, quantos centros instantâneos de rotação possui o mecanismo abaixo. Assinale a alternativa correta.

• A.

  6.

• B.

  10.

• C.

  15.

• D.

  21.

• E.

  28.

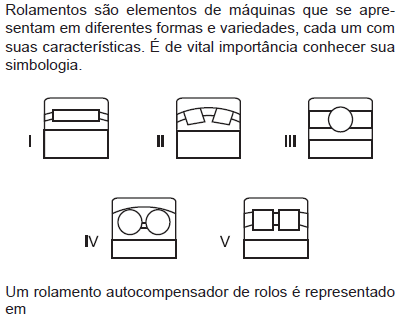

• A.

  I

• B.

  II

• C.

  III

• D.

  IV

• E.

  V

Cortes são recursos utilizados em desenho para mostrar detalhes internos existentes nas peças. Nas partes maciças, são utilizadas hachuras. São exemplos do recurso de omissão de corte

• A.

  furo escalonado e pinos

• B.

  furos rebaixados e chavetas

• C.

  furos escareados e eixos

• D.

  nervuras e chavetas

• E.

  nervuras e furos rebaixados

As ligas ferro carbono são as mais usadas dentre todas as ligas metálicas, portanto, é de fundamental importância conhecer seus pontos principais. No intervalo entre 1394 °C e 912 °C, encontra-se o ferro

• A.

  alfa com estrutura CFC

• B.

  gama com estrutura CCC

• C.

  gama com estrutura CFC

• D.

  delta com estrutura CCC

• E.

  delta com estrutura CFC

Os processos de usinagem são efetuados por corte, abrasão ou erosão. Um exemplo desse processo é o(a)

• A.

  madrilamento

• B.

  forjamento

• C.

  fundição

• D.

  trefilação

• E.

  extrusão
