Questões de Engenharia Mecânica do ano 2014

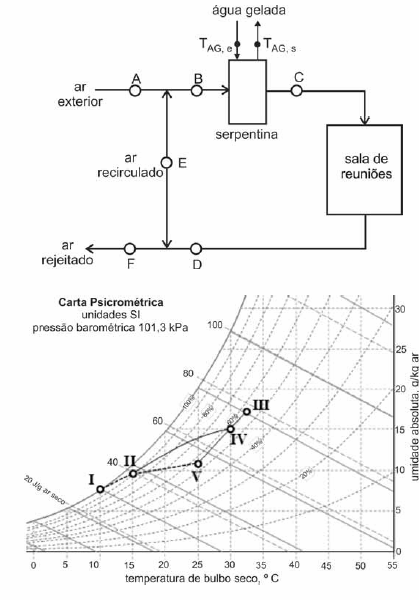

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

A temperatura de ponto de orvalho do ar na entrada da serpentina é aproximadamente igual a 20 ºC.

• C. Certo
• E. Errado

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto I na carta psicrométrica corresponde ao estado do ar na saída da serpentina, isso é, ao ponto C do diagrama esquemático.

• C. Certo
• E. Errado

A figura acima ilustra o esquema de uma instalação de ar condicionado para uma sala de reuniões, juntamente com a representação dos diferentes processos envolvidos, em uma carta psicrométrica. Considerando essa figura e assumindo que o sistema opere em regime permanente, julgue os próximos itens.

O ponto IV na carta psicrométrica corresponde ao ponto B no diagrama esquemático do sistema de climatização e resulta de uma mistura entre o ar recirculado e o ar tratado após a serpentina.

• C. Certo
• E. Errado

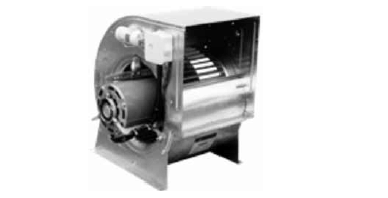

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

Suponha que, em operação, seja verificada uma carga térmica maior que a de projeto, o que implica em uma vazão de ar de 18.000 m³/h. Nessa situação, para se obter a elevação de vazão necessária, a frequência de rotação do ventilador deverá ser superior a 700 rpm.

• C. Certo
• E. Errado

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

O referido ventilador não é indicado para vazões de ar iguais ou superiores a 30.000 m³/h.

• C. Certo
• E. Errado

A figura acima ilustra um ventilador com motor elétrico com potência máxima de 8,0 kW acoplado diretamente ao rotor impelidor. Esse ventilador foi selecionado para impulsionar o ar em uma rede de dutos, operando a 600 rpm, com uma vazão de 15.000 m3/h contra uma pressão estática de 500 Pa, condição na qual ele requer uma potência de 1,0 kW. Considerando essas informações e assumindo que a temperatura do ar permaneça constante e que o sistema de distribuição de ar não sofra qualquer alteração de sua curva característica, julgue os itens a seguir.

O ventilador mostrado na figura é do tipo axial.

• C. Certo
• E. Errado

Como solução para a climatização de um edifício de 10 pavimentos com carga térmica total de 1.500 TR foi proposta a adoção de um sistema com fluxo de refrigerante variável (VRF). Os equipamentos comercialmente disponíveis previamente selecionados para esse projeto utilizam compressores do tipo scroll e adotam o R410a como gás refrigerante.

Considerando essa situação, julgue os itens que se seguem.

A adoção de um sistema com fluxo de refrigerante variável é uma boa escolha do ponto de vista da segurança dos ocupantes, pois o gás refrigerante fica restrito às unidades condensadoras, localizadas externamente. Assim, em caso de vazamento de refrigerante, a área ocupada da edificação não é afetada.

• C. Certo
• E. Errado

Como solução para a climatização de um edifício de 10 pavimentos com carga térmica total de 1.500 TR foi proposta a adoção de um sistema com fluxo de refrigerante variável (VRF). Os equipamentos comercialmente disponíveis previamente selecionados para esse projeto utilizam compressores do tipo scroll e adotam o R410a como gás refrigerante.

Considerando essa situação, julgue os itens que se seguem.

Uma vantagem associada à adoção do R410a como gás refrigerante consiste em seu ODP (ozone depletion potential) nulo. Apesar dessa vantagem, o GWP (global warming potential) do R410a assume valores elevados, o que o torna um gás de efeito estufa que interfere negativamente no mecanismo de trocas de calor por radiação na atmosfera. Outro aspecto negativo a ele associado, do ponto de vista operacional, refere-se ao fato de esse gás refrigerante consistir em um blend não azeotrópico, o que faz com que a reposição de quantidades de gás refrigerante com a composição padrão original afete negativamente o desempenho do sistema de refrigeração.

• C. Certo
• E. Errado

Como solução para a climatização de um edifício de 10 pavimentos com carga térmica total de 1.500 TR foi proposta a adoção de um sistema com fluxo de refrigerante variável (VRF). Os equipamentos comercialmente disponíveis previamente selecionados para esse projeto utilizam compressores do tipo scroll e adotam o R410a como gás refrigerante.

Considerando essa situação, julgue os itens que se seguem.

Todos os sistemas VRF com compressores scroll comercialmente disponíveis utilizam a variação de frequência de rotação do compressor como técnica de modulação da capacidade de refrigeração.

• C. Certo
• E. Errado

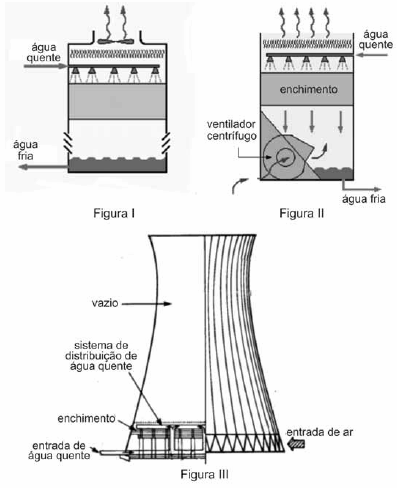

Considerando as figuras acima, que apresentam tipos distintos de torres de resfriamento, julgue os itens subsecutivos, em relação aos sistemas de arrefecimento de água nos quais essas torres são usadas.

A torre de arrefecimento mostrada na figura II é do tipo tiragem forçada com fluxo em contra-corrente. Esse tipo de torre está associada a maior influência da recirculação de ar úmido, que compromete negativamente sua eficiência térmica.

• C. Certo
• E. Errado
