Questões sobre Geral

Ao verificar a soldagem de duas chapas metálicas, realizada pelo método TIG, um engenheiro percebeu que o cordão de solda encontrava-se bastante largo.

Esse tipo de defeito pode ter sido causado por

• A. velocidade de soldagem muito baixa para a corrente utilizada.
• B. impurezas na linha de gás.
• C. mangueiras de água e gás trocadas.
• D. eletrodo contaminado.
• E. vazão do gás inadequada.

Na soldagem MIG/MAG, o metal fundido na ponta do eletrodo tem que ser transferido para a poça de fusão. O modo como essa transferência se processa, afeta a estabilidade do arco, a aplicabilidade em determinadas posições de soldagem e a geração de respingos.

Sobre essas formas de transferência, assinale a afirmativa correta.

• A. A transferência por curto-circuito ocorre com altos valores de tensão.
• B. A transferência por curto-circuito só pode ser aplicada na soldagem de chapas grossas.
• C. A transferência globular evita o aparecimento de respingos.
• D. A transferência por spray se dá com valores baixos de tensão.
• E. A transferência por spray gera uma alta taxa de deposição.

Para melhorar as propriedades mecânicas do aço-carbono, podese, por exemplo, realizar a conformação mecânica do material, o tratamento térmico do material ou, ainda, acrescentar elementos de liga.

No que diz respeito à adição de elementos de liga, caso se deseje aumentar a resistência à corrosão de um aço-carbono, deve-se adicionar

• A. molibdênio.
• B. cromo.
• C. níquel.
• D. manganês.
• E. tungstênio.

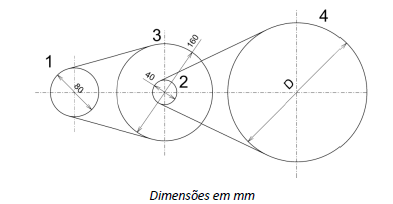

A figura a seguir ilustra, esquematicamente, um conjunto redutor de velocidade formado por quatro polias.

Nesse conjunto, o primeiro estágio é composto pelas polias 1 (motriz) e 2 (movida), que possuem diâmetros de 80mm e 160 mm, respectivamente. O segundo estágio é composto pelas polias 3 (motriz) e 4 (movida). A polia 3 possui diâmetro de 40 mm.

Sabendo que o eixo motor desenvolve 4.000 rpm e que a velocidade final do conjunto é de 400 rpm, o diâmetro da polia 4 vale

• A. 50 mm.
• B. 100 mm.
• C. 200 mm.
• D. 300 mm.
• E. 400 mm.

Uma engrenagem helicoidal possui diâmetro externo medido igual a 203 mm e possui 81 dentes. A engrenagem acoplada a ela possui diâmetro externo igual a 100 mm e a distância entre os centros das duas engrenagens é igual a 148 mm.

Assim, a inclinação da hélice dessa engrenagem vale, aproximadamente,

• A. 15°.
• B. 30°.
• C. 45°.
• D. 60°.
• E. 75°.

A figura a seguir apresenta uma broca do tipo W.

Essa broca deve ser utilizada para realizar furos em:

• A. aços com alto teor de carbono.
• B. ferro fundido duro.
• C. cobre.
• D. PVC.
• E. granito.

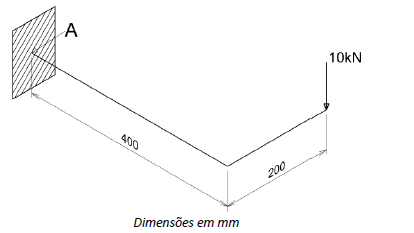

A figura a seguir apresenta uma barra de aço carbono engastada em uma extremidade e livre na outra. Essa barra possui seção circular com diâmetro de 100 mm.

A tensão cisalhante máxima no ponto A (no ponto de engaste) dessa barra vale:

• A.
• B.
• C.
• D.
• E.

A figura a seguir apresenta duas barras constituídas pelo mesmo material e que possuem, também, o mesmo comprimento e seção transversal.A viga (1) tem uma das extremidades fixa (engastada) e a outra fixa por pino.

A viga (2) tem as extremidades fixas (biengastada). A relação entre as cargas críticas de flambagem de Euler das colunas (2) e (1), nessa ordem, vale

• A. 0,25.
• B. 0,50.
• C. 1,40.
• D. 1,96.
• E. 4,00.

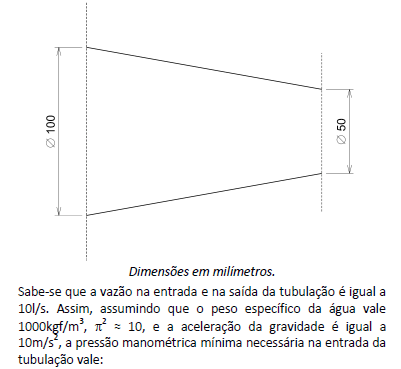

A água escoa em regime permanente através de uma tubulação horizontal que descarrega na atmosfera, como ilustrado na figura a seguir.

• A. 10 kPa.
• B. 12 kPa.
• C. 14 kPa.
• D. 16 kPa.
• E. 18 kPa.

Uma tubulação industrial de aço inoxidável possui 40 mm de diâmetro interno e 5 mm de espessura de parede. Essa tubulação transporta um fluido a 200°C e um fluido externo a uma temperatura de 115°C.

Sabendo que o coeficiente de condução térmica do material isolante é igual a 0,2 W/m°C e o coeficiente de convecção na parede externa é de 4,0 W/m2°C, a máxima transferência de calor entre o tubo e o meio externo é igual a, aproximadamente,

• A. 40 W/m
• B. 50 W/m
• C. 60 W/m
• D. 70 W/m
• E. 80 W/m
