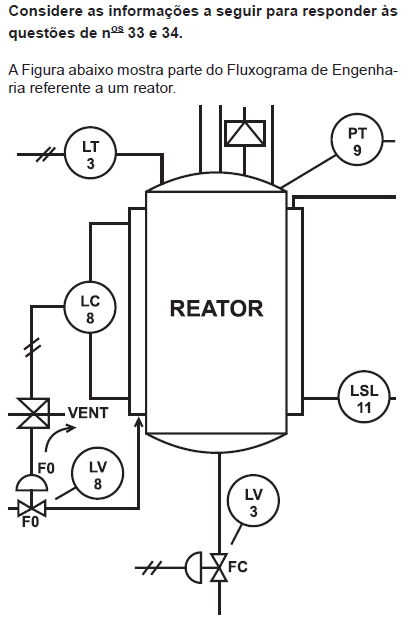

Os elementos identificados por LC, FC e PT são, respectivamente, de

• A.

  controle de nível, controle de vazão e transmissão de pressão

• B.

  controle de posição, controle de temperatura e transmissão de pressão

• C.

  controle de posição, controle de pressão e transmissão de pressão

• D.

  controle de temperatura, controle de pressão e transmissão de temperatura

• E.

  chave de nível, controle de vazão e controle de temperatura

Em uma tubulação de área A, um fluido incompressível escoa a uma velocidade média de 5 m/s.

Se a área da tubulação a partir de um determinado trecho da tubulação passa para A/2, nessa região a velocidade média, em m/s, será de

• A.

  2,0

• B.

  2,0

• C.

  2,0

• D.

  10,0

• E.

  25,0

O nível da água em um reservatório cilíndrico é de 15 m em relação à base.

Considerando ρ_água = 1.000 kg/m³, o valor da pressão, em kPa, atuante na base desse reservatório está na faixa entre

• A.

  10 e 50

• B.

  50 e 100

• C.

  100 e 140

• D.

  140 e 180

• E.

  180 e 200

O termômetro baseado na dilatação do mercúrio no interior de um recipiente de vidro fechado é do tipo

• A.

  bimetálico

• B.

  dilatação de gás

• C.

  dilatação de sólido

• D.

  dilatação volumétrica

• E.

  resistência elétrica

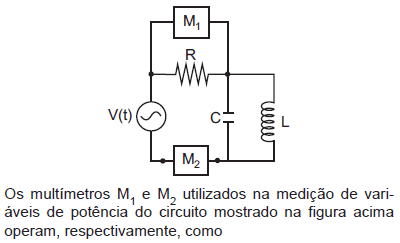

• A.

  amperímetro e ohmímetro

• B.

  amperímetro e voltímetro

• C.

  voltímetro e amperímetro

• D.

  voltímetro e ohmímetro

• E.

  ohmímetro e voltímetro

Uma malha de controle de um processo é constituída de diversos elementos, os quais podem ser classificados segundo sua função na malha.

Assim, o

• A.

  conversor detecta alterações na variável do processo.

• B.

  transmissor indica o valor da quantidade medida enviado pelo detector.

• C.

  atuador modifica o valor de uma variável que leve o processo ao valor desejado.

• D.

  detector indica o valor obtido pela integração da quantidade medida ao longo do tempo.

• E.

  integrador compara o valor medido com o desejado e emite um sinal de correção para a variável manipulada.

Um cubo cuja aresta mede 10 cm possui um peso de 20 N.

Ao ser colocado sobre uma superfície, a pressão que esse cubo exerce sobre ela, expressa em kPa, vale

• A.

  1,0

• B.

  2,0

• C.

  4,0

• D.

  6,0

• E.

  8,0

As válvulas hidráulicas são componentes que atuam em um sistema para manter uma determinada variável sob controle.

Os elementos de uma válvula responsáveis por sua vedação, impedindo a passagem do fluido para o exterior de uma tubulação, são os(as)

• A.

  castelos

• B.

  obturadores

• C.

  gaxetas

• D.

  anéis de sede

• E.

  buchas de guia

Quanto aos conceitos de erros de medição, o erro sistemático é a(o)

• A. parcela previsível do erro e corresponde ao erro médio.
• B. parcela imprevisível do erro, que faz com que repetições levem a resultados diferentes.
• C. diferença entre o valor indicado pelo sistema de medição e o valor verdadeiro do mensurado.
• D. parâmetro que caracteriza a dispersão de valores, que podem fundamentadamente ser atribuídos ao mensurando.
• E. erro com maior valor absoluto, que pode ser cometido pelo sistema de medição nas condições em que foi avaliado.

Dentre os diversos tipos de transmissores de sinais de pressão, destacam-se aqueles que utilizam elementos sensores associados a conversores, cuja finalidade é transformar as variações de pressão detectadas em sinais padronizados de transmissão.

O elemento sensor que apresenta uma relação entre uma carga elétrica e a pressão aplicada a um cristal é o

• A.

  potenciométrico

• B.

  potenciométrico

• C.

  capacitivo

• D.

  indutivo

• E.

  ótico
