Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Materiais compósitos são largamente utilizados em aplicações aeroespaciais em razão das características resultantes das propriedades combinadas dos materiais constituintes. Acerca dos processos de produção desses materiais, julgue os itens subsequentes. Painéis sanduíches, formados por duas camadas finas de um material compósito laminado coladas sobre uma placa espessa na configuração de favo de mel (honeycomb), apresentam, como principais características, elevada rigidez à flexão e baixa densidade.

• C. Certo
• E. Errado

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo

.A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

No diagrama, o ponto I, chamado de ponto eutetóide, define a composição da perlita, uma mistura lamelar de ferrita (a) e cementita (Fe 3 C).

• C. Certo
• E. Errado

A técnica de jateamento faz parte da preparação de superfícies antes da pintura. Um procedimento correto de preparação da superfície para pintura é

• A.

  usar uma pressão similar à usada em aços de alta resistência no tratamento de superfície por jateamento abrasivo em aços carbono.

• B.

  não usar areia escura para tratamento de superfície de aço por jateamento seco.

• C.

  usar máquinas grandes de jateamento de granalha de aço para tratamento de grandes superfícies de montagens de aço.

• D.

  substituir as ferramentas rotativas de tratamento pelo jateamento de água a baixa pressão.

• E.

  fazer tratamento por jateamento abrasivo úmido em aços inoxidáveis.

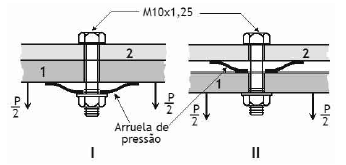

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

O parafuso usado na junção tem diâmetro nominal de 10 mm e rosca métrica com passo igual a 1,25 mm.

• C. Certo
• E. Errado

Materiais compósitos são largamente utilizados em aplicações aeroespaciais em razão das características resultantes das propriedades combinadas dos materiais constituintes. Acerca dos processos de produção desses materiais, julgue os itens subsequentes. Pré-impregnados são produtos intermediários, prontos para moldagem, formados por resina pré-catalisada reforçada por fibras na forma de tecido ou fibras unidirecionais que geralmente requerem a aplicação de vácuo e pressão durante o processo de cura.

• C. Certo
• E. Errado

A viga engastada mostrada na figura acima possui uma seção transversal retangular de 20 mm × 30 mm cujo momento de inércia de área vale I = 45.000 mm 4 . Considerando essas informações e a figura acima, julgue os próximos itens.

A tensão de cisalhamento J xy atuante em qualquer secção entre as secções de engaste e de aplicação da carga é igual a 2 MPa.

• C. Certo
• E. Errado

Com relação às tintas usadas atualmente na pintura de superfícies, assinale a opção correta.

• A.

  É possível fazer uma solda sobre uma superfície de açocarbono

  pintada com primer.

• B.

  Após a realização dos serviços de montagem de peças já tratadas por jateamento, é aceitável fazer pintura em pequenas áreas danificadas, desde que a superfície seja previamente tratada com ferramentas rotativas.

• C.

  A demão de tinta antiga porventura existente sobre superfície a ser pintada precisa ser removida com cuidado antes da pintura.

• D.

  As tintas não se deterioram, podendo ser usadas em qualquer época.

• E.

  Antes da pintura, as tintas precisam ser verificadas e, para isso, devem ser retiradas do recipiente.

A figura acima mostra duas configurações idênticas de uma junção parafusada, exceto pela posição da arruela de pressão. Diante da deformabilidade da arruela, o parafuso e os membros da junção podem ser considerados rígidos. O parafuso foi apertado inicialmente com uma pré-carga F_i e, posteriormente, uma carga externa P foi aplicada à junção. Considere que F_a represente a carga na arruela; F_p , a carga no parafuso; e F_m , a carga transferida entre os membros 1 e 2 da junção antes da separação. Com base nessas informações, julgue os itens que se seguem.

Em qualquer uma das configurações, F_i = F_a .

• C. Certo
• E. Errado

Materiais compósitos são largamente utilizados em aplicações aeroespaciais em razão das características resultantes das propriedades combinadas dos materiais constituintes. Acerca dos processos de produção desses materiais, julgue os itens subsequentes. O processo de bobinamento filamentar (filament winding) permite a fabricação de peças de materiais compósitos com as fibras orientadas em várias direções e proporciona um ótimo acabamento superficial, porém só pode ser aplicado para a construção de peças cilíndricas.

• C. Certo
• E. Errado

O conceito de momento de inércia é importante na análise de problemas de engenharia. Os momentos de inércia são usados tanto no cálculo da deflexão de vigas quanto nos cálculos relativos ao movimento rotacional de objetos, em dinâmica. Com relação a esse assunto, julgue os itens que se seguem.

Dado um conjunto de eixos paralelos, o momento de inércia de área será mínimo em torno do eixo que passe pelo centróide.

• C. Certo
• E. Errado
