Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

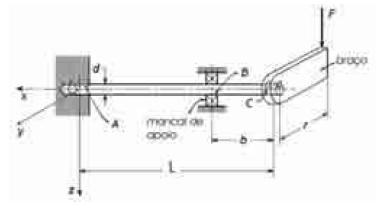

A figura acima mostra o esquema de um dispositivo para uso como mola em uma máquina. O acionamento é feito pela aplicação da força F na extremidade do braço, causando a deformação da barra de torção cilíndrica de diâmetro d e comprimento L, engastada em A por meio de uma chaveta. A conexão do braço com a barra em C também se dá por meio de chaveta. Um mancal de apoio está colocado em B, a uma distância b da extremidade C. Em face dessas informações, assumindo que o braço é totalmente rígido (não se deforma) e que as concentrações de tensão em A e em C devido às chavetas são iguais, julgue os itens seguintes.

A tensão de flexão é máxima em B e é igual a

• C. Certo
• E. Errado

Entre as máquinas de elevação, incluem-se os guindastes, os guinchos, as pontes rolantes, os elevadores, entre outros equipamentos. Acerca das características dos componentes comumente utilizados nessas máquinas, julgue os itens subseqüentes.

Entre as vantagens da utilização de cabos pré-formados em substituição a cabos de aço convencionais, incluem-se a distribuição uniforme da carga sobre os fios individuais, a qual reduz a um mínimo as tensões internas, a maior flexibilidade e o menor desgaste ao passar sobre a polia ou ao se enrolar em um tambor.

• C. Certo
• E. Errado

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A função do diferencial é compensar a diferença de velocidade de rotação entre as rodas motoras interna e externa toda vez que o veículo faz uma curva.

• C. Certo
• E. Errado

Entre as máquinas de elevação, incluem-se os guindastes, os guinchos, as pontes rolantes, os elevadores, entre outros equipamentos. Acerca das características dos componentes comumente utilizados nessas máquinas, julgue os itens subseqüentes.

A configuração de cabeamento mostrada na figura abaixo é denominada cabeamento exponencial, pois o valor da força F que deve ser aplicada para elevar uma carga de peso P decresce exponencialmente em função do número de roldanas móveis.

• C. Certo
• E. Errado

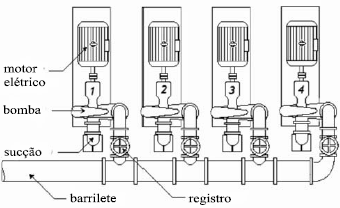

Desníveis de terreno elevados podem acarretar a necessidade de bombas com rotores de grande diâmetro e alta rotação, implicando altas acelerações centrífugas, bem como dificuldades na especificação de materiais e custos elevados. Para diminuir esses custos, podem-se associar várias bombas menores. Considerando a associação de quatro bombas iguais na forma esquematizada na figura acima, julgue os itens seguintes.

A figura mostra uma associação de bombas em série.

• C. Certo
• E. Errado

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A embreagem, composta essencialmente do disco de embreagem e platô, permite que a potência do motor seja transmitida às rodas. É normalmente montada entre a caixa de câmbio e o diferencial.

• C. Certo
• E. Errado

Entre as máquinas de elevação, incluem-se os guindastes, os guinchos, as pontes rolantes, os elevadores, entre outros equipamentos. Acerca das características dos componentes comumente utilizados nessas máquinas, julgue os itens subseqüentes.

Em um sistema de elevação, o tambor é o elemento que tem a função de acomodar o cabo de aço entre os cursos mínimo e máximo. Na condição de curso máximo, o cabo de aço deve ficar totalmente desenrolado.

• C. Certo
• E. Errado

Desníveis de terreno elevados podem acarretar a necessidade de bombas com rotores de grande diâmetro e alta rotação, implicando altas acelerações centrífugas, bem como dificuldades na especificação de materiais e custos elevados. Para diminuir esses custos, podem-se associar várias bombas menores. Considerando a associação de quatro bombas iguais na forma esquematizada na figura acima, julgue os itens seguintes.

Todas as bombas dessa associação funcionam sob a mesma diferença de pressão.

• C. Certo
• E. Errado

De maneira geral, todos os veículos automotores são constituídos pelos mesmos elementos: um chassi, que é o suporte do veículo; uma cobertura para conduzir passageiros ou carga, a carroçaria; um conjunto motopropulsor, constituído por motor, sistemas de transmissão, de direção, de suspensão, de freios e elétrico e outros elementos auxiliares. Acerca dos sistemas componentes de um automóvel, julgue os itens seguintes.

A função do regulador de voltagem é limitar a tensão de saída do alternador, impedindo sobrecarga da bateria e danos aos componentes elétricos do veículo.

• C. Certo
• E. Errado

A termoacumulação é uma maneira de reduzir o consumo de energia elétrica, em determinados horários, de instalações de arcondicionado de grande porte. Acerca da termoacumulação, julgue os itens seguintes.

A termoacumulação com água gelada, embora gaste menos energia que a termoacumulação com gelo, necessita de um grande espaço para a colocação dos tanques. Porém, é possível interligar o reservatório de água gelada com o sistema de combate a incêndios, o que barateia o custo da instalação.

• C. Certo
• E. Errado
