Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

Acerca das técnicas de projeto de satélites artificiais, julgue os itens a seguir.

A análise detalhada de projetos térmicos de satélites artificiais baseia-se nos modelos matemáticos geométrico e térmico. O cálculo das interações radioativas entre as superfícies sob análise e o ambiente é realizado usando-se o modelo matemático térmico.

• C. Certo
• E. Errado

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

A cilindrada do motor ilustrado é 2,2 litros.

• C. Certo
• E. Errado

Com relação a termodinâmica, julgue os itens seguintes.

Para um gás submetido a um processo adiabático reversível, a variação da entropia é zero.

• C. Certo
• E. Errado

A norma NBR n.º 9.441/1994, da ABNT, estabelece os requisitos e procedimentos para se especificar, projetar, implantar e manter os sistemas de proteção contra incêndio. Nesses sistemas, os elementos de detecção têm a função de monitorar as variáveis ambientais (qualidade do ar, temperatura etc.) e indicar a possível presença de chamas. Acerca dos detectores usados nesses sistemas, julgue os itens a seguir.

No projeto de um sistema de proteção contra incêndios, é correto especificar detectores de fumaça para proteger parte de um ambiente e detectores térmicos para a parte restante.

• C. Certo
• E. Errado

A análise detalhada de projetos térmicos de satélites artificiais baseia-se nos modelos matemáticos geométrico e térmico. O cálculo das interações radioativas entre as superfícies sob análise e o ambiente é realizado usando-se o modelo matemático térmico.

O principal tipo de aquecedor elétrico utilizado em satélites artificiais consiste em um circuito elétrico-resistivo revestido por uma camada de um isolante elétrico conhecido como Kapton, que apresenta estabilidade térmica em uma ampla faixa de temperatura e boa resistência ao desgaste mecânico.

• C. Certo
• E. Errado

A figura acima mostra, esquematicamente, um motor de 4 cilindros, no qual o pistão desloca um volume de 600 mL entre o PMI e o PMS e possui uma câmara de combustão de 50 mL. Com base nessas informações, julgue os itens seguintes.

Nesse motor, a taxa de compressão é de 1:12.

• C. Certo
• E. Errado

Assumindo que g = 10 m/s 2 , a pressão no interior de um tanque foi medida usando-se um manômetro, na forma esquematizada na figura acima. Considerando a situação mostrada, julgue os itens que se seguem.

A pressão efetiva no interior do tanque de gás é 14 kPa.

• C. Certo
• E. Errado

Com relação a aspectos de mecânica de fluidos, julgue os itens que se seguem.

Considere que uma bomba centrífuga tenha NPSH de 4 m. Nesse caso, é possível a sua utilização para a retirada de água de um poço a uma profundidade superior a 4 m.

• C. Certo
• E. Errado

A análise detalhada de projetos térmicos de satélites artificiais baseia-se nos modelos matemáticos geométrico e térmico. O cálculo das interações radioativas entre as superfícies sob análise e o ambiente é realizado usando-se o modelo matemático térmico.

Com a finalidade de se reduzir os custos dos satélites artificiais, os controladores de temperatura do tipo estado sólido vêm sendo substituídos por termostatos convencionais, atualmente fabricados para atender requisitos de confiabilidade cada vez mais rigorosos.

• C. Certo
• E. Errado

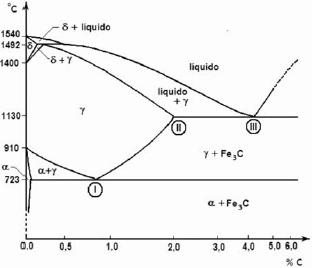

O ferro ligado ao carbono forma uma variedade de ligas ao se solidificar. A formação de cada liga depende do comportamento das variedades alotrópicas do ferro, da solubilidade do carbono no ferro, da temperatura e do teor de carbono. O mapeamento das microestruturas resultantes dessa variedade de ligas é representado em um gráfico denominado diagrama de equilíbrio ferro-carbono, mostrado na figura abaixo.

A partir do diagrama acima, julgue os itens subseqüentes, a respeito das ligas ferro-carbono.

Por meio do ponto II no diagrama pode-se diferenciar o aço do ferro fundido. As ligas com até 2% de teor de C são aços e as com teor de C superior a 2% formam os ferros-fundidos.

• C. Certo
• E. Errado
