Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

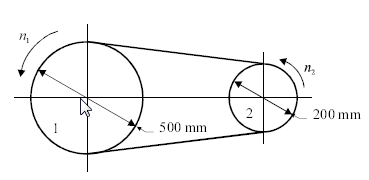

Na transmissão por correia esquematizada na figura acima, a polia motora 1, com diâmetro de 500 mm, gira com uma velocidade de 1.200 rpm e aciona a polia 2, com diâmetro de 200 mm. As forças na correia são 510 N do lado tracionado e 10 N do lado frouxo. Com base nessas informações, julgue os itens a seguir.

O torque transmitido ao eixo da polia 2 é de 50 N.m.

• C. Certo
• E. Errado

A figura acima representa a distribuição estatística combinada das distribuições de cargas aplicadas e da resistência ao escoamento do material de um determinado componente estrutural, em que  e  . Para essas condições, julgue o item a seguir.

A área A representa a probabilidade da ocorrência de deformação permanente no componente.

• C. Certo
• E. Errado

Ensaios destrutivos e não-destrutivos são extremamente importantes para a compreensão do comportamento mecânico e da condição dos materiais utilizados em engenharia. Acerca desse assunto, julgue os seguintes itens.

Na figura a seguir, a área A sob a curva tensão versus deformação, obtida em um ensaio de tração de um metal dúctil, fornece uma medida da resiliência do material.

• C. Certo
• E. Errado

Ensaios destrutivos e não-destrutivos são extremamente importantes para a compreensão do comportamento mecânico e da condição dos materiais utilizados em engenharia. Acerca desse assunto, julgue os seguintes itens.

A escala de dureza Rockwell C é aplicada a materiais muito duros, enquanto a escala Rockwell B é destinada a materiais semiduros e macios.

• C. Certo
• E. Errado

Ensaios destrutivos e não-destrutivos são extremamente importantes para a compreensão do comportamento mecânico e da condição dos materiais utilizados em engenharia. Acerca desse assunto, julgue os seguintes itens.

O ensaio de líquido penetrante para detecção de trincas superficiais é aplicável a qualquer tipo de material.

• C. Certo
• E. Errado

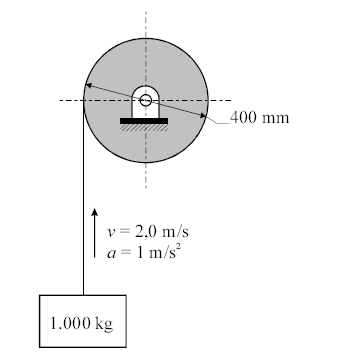

Uma talha acionada por um motor elétrico, cujo esquema está mostrado na figura acima, é formada por um cabo de aço Warrington 1 6×19+1AA, enrolado em um tambor de 400 mm de diâmetro. Esse sistema deve elevar uma massa de 1.000 kg a uma velocidade de 2 m/s com uma aceleração máxima de 2 m/s2. Com base nessas informações, desprezando o peso próprio do cabo e assumindo a aceleração da gravidade g = 10 m/s2, julgue os itens seguintes.

A carga máxima aplicada ao cabo é 12 kN.

• C. Certo
• E. Errado

Uma talha acionada por um motor elétrico, cujo esquema está mostrado na figura acima, é formada por um cabo de aço Warrington 1 6×19+1AA, enrolado em um tambor de 400 mm de diâmetro. Esse sistema deve elevar uma massa de 1.000 kg a uma velocidade de 2 m/s com uma aceleração máxima de 2 m/s2. Com base nessas informações, desprezando o peso próprio do cabo e assumindo a aceleração da gravidade g = 10 m/s2, julgue os itens seguintes.

O cabo de aço usado possui 1" de diâmetro, 6 pernas com 19 arames por perna e alma de fibra.

• C. Certo
• E. Errado

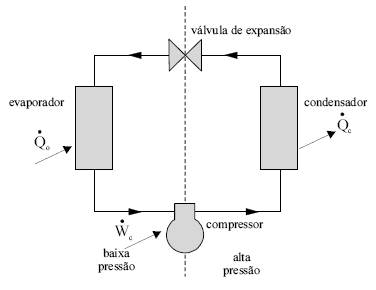

Considerando os elementos básicos de um sistema de refrigeração por compressão a vapor, esquematizado na figura acima, julgue os itens subseqüentes

O fluido refrigerante, ao ser comprimido no compressor, tem pressão e temperatura aumentadas.

• C. Certo
• E. Errado

Considerando os elementos básicos de um sistema de refrigeração por compressão a vapor, esquematizado na figura acima, julgue os itens subseqüentes

A função do dispositivo de expansão é aumentar a pressão do refrigerante líquido que vem do condensador e controlar o fluxo de refrigerante que vai para o evaporador

• C. Certo
• E. Errado

A figura acima mostra esquematicamente uma parede de área S, formada por 3 camadas de materiais diferentes, de espessuras l1, l2 e l3 e condutividades térmicas 81, 82 e 83, respectivamente, a qual separa um ambiente interno de temperatura Ti, de um ambiente externo de temperatura Te, tal que Ti > Te. Acerca dos processos de transferência de calor entre os ambientes interno e externo e com base nessas informações, julgue os itens seguintes.

A situação mostrada envolve os três processos de troca de calor: radiação, condução e convecção.

• C. Certo
• E. Errado
