Questões de Engenharia Mecânica da Centro de Seleção e de Promoção de Eventos UnB (CESPE)

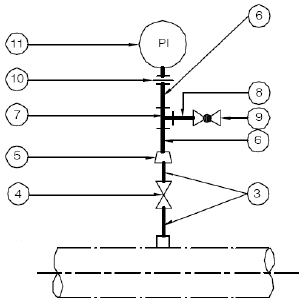

A figura acima mostra um detalhe típico de instalação de um manômetro em uma tubulação. A respeito dessa instalação, julgue os itens que se seguem.

O manômetro tem 1/2" de diâmetro nominal na conexão, pois esses instrumentos são fabricados apenas com essa bitola.

• C. Certo
• E. Errado

A figura acima mostra um detalhe típico de instalação de um manômetro em uma tubulação. A respeito dessa instalação, julgue os itens que se seguem.

De acordo com o desenho, as ligações entre os acessórios e as tubulações da instalação do manômetro são rosqueadas e as roscas podem ser do tipo BSP ou NPT.

• C. Certo
• E. Errado

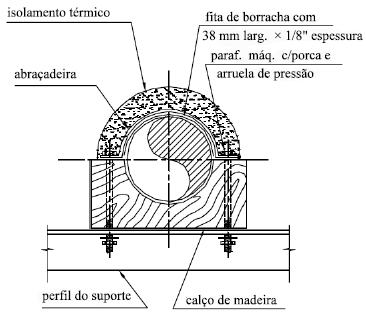

A partir da figura acima, que mostra o detalhe típico de montagem de tubo com isolamento térmico em suporte, julgue os itens a seguir acerca de isolamento térmico em tubulações.

O isolamento térmico é necessário quando a tubulação está a menos de 2,0 m de altura do piso e a temperatura do fluido é superior a 60 ºC ou inferior a 0 ºC.

• C. Certo
• E. Errado

A partir da figura acima, que mostra o detalhe típico de montagem de tubo com isolamento térmico em suporte, julgue os itens a seguir acerca de isolamento térmico em tubulações.

A lã de vidro é um material que pode ser usado como isolamento térmico.

• C. Certo
• E. Errado

A partir da figura acima, que mostra o detalhe típico de montagem de tubo com isolamento térmico em suporte, julgue os itens a seguir acerca de isolamento térmico em tubulações.

A eficiência do isolamento térmico varia com a localização da tubulação e com a umidade do ar.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Se houver informação sobre a escala do desenho, pode-se medir graficamente as distâncias no fluxograma e fazer um levantamento da quantidade de tubulação do sistema.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

A válvula do by-pass do reservatório deveria estar representada como NF.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O compressor receberá, por meio do painel de controle, sinal de um manômetro instalado no reservatório.

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

O uso de filtro e separador de umidade na mesma linha representa uma redundância, porque os dois acessórios desempenham a mesma função de retirar material condensado da tubulação

• C. Certo
• E. Errado

A figura acima é um fluxograma de um sistema de ar comprimido. Sabendo-se que o compressor é do tipo pistão resfriado a ar e que o ponto de serviço requer o ar à pressão de 7,0 kgf/cm², julgue os itens que se seguem.

Compressor resfriado a ar possui rendimento superior a compressor resfriado a água.

• C. Certo
• E. Errado
