Questões de Engenharia Mecânica da Fundação Carlos Chagas (FCC)

Nos elementos de vedação à base de elastômeros utilizados em trocador de calor a placas apresentam limitações de operação quanto à pressão e à temperatura de trabalho. Usualmente recomenda-se que estes itens não sejam utilizados quando a temperatura de trabalho de um dos fluídos seja, em °C, maior que

• A. 80.
• B. 140.
• C. 120.
• D. 100.
• E. 250.

Um prédio da Defensoria Pública de São Paulo, constituído de 3 andares além do térreo, será reformado. No térreo situa-se a recepção, uma sala de espera, uma copa e áreas para o vestiário masculino e feminino. Uma recomendação do edital é que seja utilizada água aquecida por coletor de energia solar. A água aquecida será utilizada na copa e nas duchas dos vestiários masculino e feminino dos(as) funcionários(as). A copa utilizará lavadora industrial que será acionada duas vezes por dia por andar (1o, 2o e 3o andares). A cada operação de lavagem consome-se 50 litros de água quente. Nos vestiários serão instaladas 3 duchas na área feminina e outras 3 duchas na área masculina que utilizam água aquecida. Existirá um monitoramento de tempo de banho para que não seja ultrapassado 10 minutos de água corrente aquecida. São permitidos dois banhos diários por ducha. Conhecendo-se o consumo médio de água em ducha segundo ABNT NBR 15569 − Sistema de Aquecimento Solar de Água em Circuito Direto − Projeto e Instalação, a melhor estimativa para a demanda mínima de água quente por dia é

• A. 500 litros ou 0,5 m³.
• B. 5000 litros ou 5,0 m³.
• C. 3000 litros ou 3,0 m³.
• D. 1500 litros ou 1,5 m³.
• E. 10000 litros ou 10,0 m³.

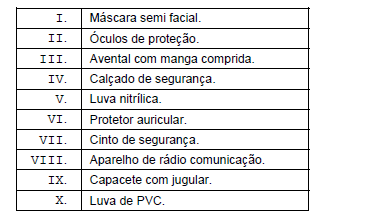

Considere os EPI's abaixo.

Recomenda-se que um pintor, devidamente habilitado para pintura látex, ao trabalhar em andaime (acima de 10 m do solo), utilize os EPI's relacionados APENAS em

• A. I, II, III, IV, V, VII, IX.
• B. I, II, IV, V, VII, VIII, X.
• C. II, IV, V, VI, VII, VIII, IX.
• D. I, II, V, VI, VII, X.
• E. II, III, IV, V, VII, X.

Um prédio da Defensoria Pública do Estado de São Paulo de cinco pavimentos recém construído está em fase de liberação para ocupação.

Cabe ao gestor da Defensoria Pública, que acompanhou as várias fases da reforma da obra, avaliar se os quesitos relativos ao Sistemas de Hidrantes e de Mangotinhos para combate a incêndio estão adequados. Ao se avaliar os tubos de descida do reservatório elevado para abastecer o sistema de hidrantes ou de mangotinhos segundo a NBR 13714 deve-se verificar se está provido de válvula

• A. de retenção com passagem livre no sentido sistema-reservatório e válvula de escorva.
• B. de alívio e válvula borboleta.
• C. de gaveta e válvula de retenção com passagem livre no sentido reservatório-sistema.
• D. globo angular e válvula de esfera.
• E. de pressão e válvula de crivo.

Para uma atividade YY de um diagrama PERT-CPM foram fornecidas as seguintes informações:

A partir destas informações, o tempo de execução (T_e) da atividade YY é, em semanas, igual a

• A. 16.
• B. 17.
• C. 19.
• D. 20.
• E. 25.

Para trabalho em altura, o empregador de uma prestadora de serviços deverá treinar todos os funcionários que realizarão a tarefa, bem como providenciar o registro do referido treinamento. O empregador também deverá providenciar os respectivos equipamentos de segurança conforme a legislação exige e ter o respectivo registro de que os mesmos foram entregues ao operador. É correto afirmar que

• A. o supervisor da empresa de prestação de serviços deve se assegurar que seus funcionários estejam portando os respectivos EPI's quando ingressam no ambiente da obra.
• B. delega-se ao funcionário que executa a atividade a responsabilidade de utilizar ou não os respectivos EPI.
• C. se o funcionário se acidentar na obra e não estiver utilizando o respectivo EPI, a responsabilidade pelo tratamento e sua recuperação é do próprio funcionário acidentado.
• D. o supervisor da empresa prestadora do serviço deve assegurar que seus funcionários estejam habilitados para trabalhar em altura (atestado de saúde ocupacional) e que portem devidamente o respectivo EPI, certificando-se que todos operários o utilizem enquanto trabalharem em altura.
• E. o operário deve apresentar o respectivo EPI e deve portá-lo enquanto estiver no interior do ambiente de trabalho.

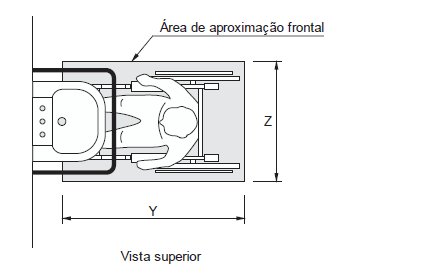

Considere a figura abaixo.

A norma NBR 9050 − Acessibilidade à Edificações, Mobiliário, Espaços e Equipamentos Urbanos estabelece que lavatórios para pessoas em cadeiras de rodas devem possuir uma área de aproximação com dimensões Y e Z, em metros, respectivamente,

• A. 1,00 e 0,80.
• B. 1,20 e 0,80.
• C. 1,20 e 0,90.
• D. 1,50 e 0,90.
• E. 1,40 e 0,90.

O Regulamento Técnico da Qualidade para o Nível de Eficiência Energética de Edifícios Comerciais, de Serviços e Públicos (RTQ-C) recomenda, para obtenção da etiqueta nível A quanto à eficiência por meio do método prescritivo:

• A. Em uma edificação pública, quando possível, deve-se implantar divisão de circuitos elétricos para se ter um sistema de monitoramento, controle e automação dos mesmos.
• B. Substituir vidros que compõem grande área da fachada por modelos mais eficientes e de alto desempenho, com superfície externa enegrecida para impedir o ingresso de radiação solar e assim minimizar o consumo de energia elétrica em aparelhos de ar condicionado.
• C. Não utilizar o excedente térmico do sistema de ar-condicionado como fonte térmica para prover água aquecida (por ex. em copas, vestiários) por motivos de insalubridade, contaminado por fungos e bactérias.
• D. Considerar a viabilidade técnico-econômica para a instalação de painéis foto-voltáicos para o aquecimento da água.
• E. Emprego de lâmpadas que emitem luz padrão luz solar para tornar agradável o ambiente de trabalho e passar a sensação de ambiente claro e bem iluminado, melhorando o desempenho dos funcionários.

A NBR 12721 − Avaliação de custos unitários e preparo de orçamento de construção para incorporação de edifícios em condomínio, apresenta em seu conteúdo a definição do Custo Unitário da Obra, que significa o custo

• A. Básico/área útil excluída área sub-rogada.
• B. da Edificação/área útil total.
• C. da Edificação excluído custos de projeto/área útil total.
• D. da Edificação excluído custos do incorporador/(área útil excluída área sub-rogada).
• E. Global do Empreendimento/área equivalente.

A secção de uma viga sob carregamento é ilustrada abaixo. Nesta secção apresenta-se a ação do momento vertical M_X e do horizontal M_Y representados pela regra da mão direita. Considera-se ainda que na secção atue uma força normal N de tração.

Sob estas circunstâncias a orientação dos eixos x e y e a representação da Linha Neutra (LN) é

• A.
• B.
• C.
• D.
• E.
