Questões de Engenharia Mecânica da Universidade Federal do Paraná (UFPR)

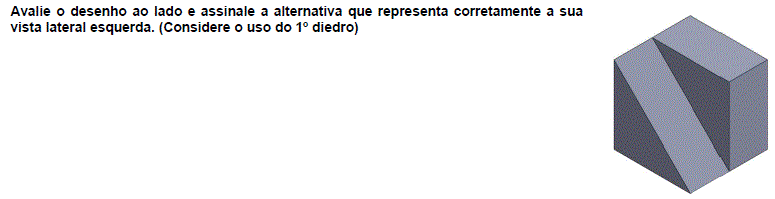

• A.
• B.
• C.
• D.
• E.

Seccionando-se um cone reto por um plano oblíquo à sua base obtém-se:

• A. uma hipérbole.
• B. um semicírculo.
• C. uma elipse.
• D. um traçado e uma curva qualquer fechada por uma reta.
• E. uma parábola.

Ao se desenhar uma bifurcação em “Y” (interseção de três dutos redondos com diâmetros iguais) de dutos de 120 mm de diâmetro que será fabricado em chapa, pode-se realizar a planificação de cada uma das partes da bifurcação como um:

• A. cilindro secionado por um plano paralelo à geratriz.
• B. retângulo secionado em dois vértices.
• C. cilindro secionado por um plano paralelo à base.
• D. cilindro secionado por dois planos oblíquos à base.
• E. tronco de cone.

Para a execução do cálculo e, consequentemente, do desenho de rodas dentadas de dentes retos, são necessários e suficientes os seguintes dados:

1. Número de dentes.

2. Diâmetro do eixo.

3. Espessura do dente.

4. Módulo.

Estão corretos os itens:

• A. 1 e 3 apenas.
• B. 1 e 4 apenas.
• C. 2 e 3 apenas.
• D. 2, 3 e 4 apenas.
• E. 1, 2, 3 e 4.

Na área de manutenção de equipamentos mecânicos e eletromecânicos, é indispensável um bom conhecimento dos lubrificantes e dos fundamentos da lubrificação. Em relação a esse assunto, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) Óleos básicos naftênicos apresentam maior resistência à oxidação do que os óleos básicos parafínicos.

( ) A principal função de um lubrificante é a formação de uma película que impede o contato direto entre duas superfícies que se movem relativamente entre si; no entanto, com a evolução dos lubrificantes, diversas outras funções foram a eles agregadas, tais como a proteção contra corrosão, a transferência de calor e a retirada de produtos indesejáveis do sistema.

( ) De maneira geral, um óleo lubrificante comercial é composto por um óleo básico ao qual se acrescentam determinados aditivos capazes de proporcionar certas propriedades físico-químicas ao produto final.

( ) Entre as diversas propriedades físico-químicas dos óleos lubrificantes, a viscosidade é medida em laboratórios com aparelhos, chamados viscosímetros, que podem ser do tipo Saybolt, Engler, Redwood ou cinemáticos. A viscosidade obtida em viscosímetros cinemáticos é expressa em centistokes (CST).

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A. F – F – F – V.
• B. V – F – F – F.
• C. F – V – V – V.
• D. F – V – F – F.
• E. V – V – V – V.

No projeto de um eixo montado em um furo, a indicação do diâmetro 30 H7/f7 implica um ajuste:

• A. incerto.
• B. com folga.
• C. com interferência.
• D. aderente.
• E. forçado.

Os óleos lubrificantes para turbinas hidráulicas merecem todos os cuidados para preservar sua vida em serviço. Instalações de lubrificação com óleos adequadamente selecionados e com sistemas de decantação e purificação podem garantir uma elevada vida útil ao óleo lubrificante. Em relação aos óleos lubrificantes para turbinas hidráulicas, considere as seguintes afirmativas:

1. Devem possuir uma acentuada demulsibilidade.

2. Devem possuir elevadas propriedade anticorrosiva e resistência à oxidação.

3. Devem possuir baixo índice de viscosidade.

4. Deve ser evitado o contato com cobre, bronze, latão e zinco, porque esses metais não ferrosos podem atuar como agentes catalisadores de oxidação.

Assinale a alternativa correta.

• A. Somente a afirmativa 4 é verdadeira.
• B. Somente as afirmativas 2 e 3 são verdadeiras.
• C. Somente as afirmativas 3 e 4 são verdadeiras.
• D. Somente as afirmativas 1, 2 e 4 são verdadeiras.
• E. As afirmativas 1, 2, 3 e 4 são verdadeiras.

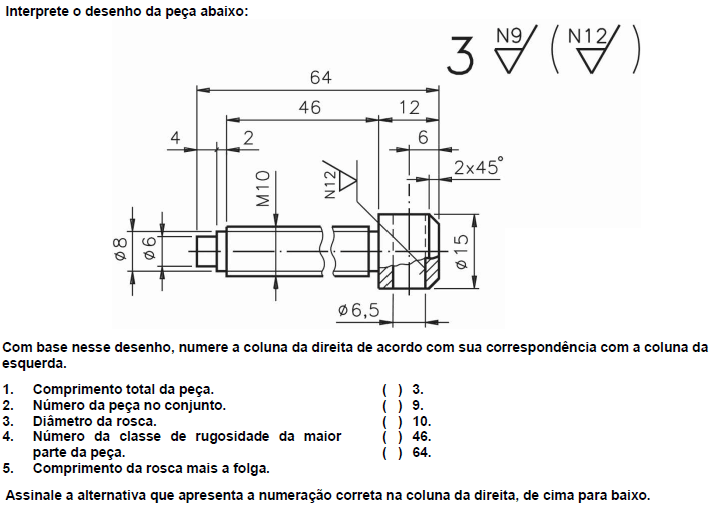

• A. 1 – 3 – 5 – 4 – 2.
• B. 1 – 3 – 2 – 5 – 4.
• C. 3 – 4 – 2 – 1 – 5.
• D. 5 – 2 – 1 – 3 – 4.
• E. 2 – 4 – 3 – 5 – 1.

No desenho para fabricação de dutos em chapas, pode ocorrer que um segmento ou uma superfície não seja visto em sua forma e grandeza verdadeiras em nenhuma das vistas ortográficas. Surge aí a necessidade de se aplicar recursos que determinem a verdadeira forma e grandeza desses elementos. Quais dos seguintes métodos são utilizados para isso? 1. Rotação. 2. Rebatimento. 3. Vistas auxiliar primária e/ou secundária. 4. Corte total. Estão corretos os itens:

• A. 2 e 4 apenas.
• B. 3 e 4 apenas.
• C. 1, 2 e 3 apenas.
• D. 1, 3 e 4 apenas.
• E. 1, 2, 3 e 4.

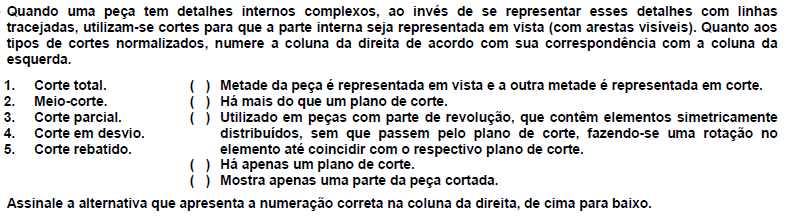

• A. 4 – 2 – 1 – 3 – 5.
• B. 2 – 4 – 5 – 1 – 3.
• C. 5 – 4 – 1 – 3 – 2.
• D. 1 – 2 – 5 – 4 – 3.
• E. 4 – 5 – 3 – 1 – 2.
