Questões de Engenharia Mecatrônica

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir. Definem-se como faixa (range) todos os níveis de amplitude da grandeza física nos quais o sensor pode operar dentro da precisão especificada; por sua vez, span é a diferença algébrica entre o valor superior e o inferior da faixa de medição do instrumento. Por exemplo, um termômetro com range de 100 °C a 250 °C possui span igual a 150 °C.

• C. Certo
• E. Errado

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir. A sensibilidade de uma grandeza física medida corresponde ao menor incremento que provoque uma mudança no sinal de saída do sensor, ao passo que a resolução de uma grandeza é dada pela relação entre a variação do sinal elétrico na saída do sensor e a variação da grandeza medida.

• C. Certo
• E. Errado

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Situação hipotética: O gráfico a seguir se refere às informações de um motor de indução conectado a uma rede de 60 Hz, com velocidade síncrona de 1.800 rpm e velocidade do eixo, com carga nominal, de 1.750 rpm. De acordo com o gráfico, diminuindo-se a frequência até a metade, a velocidade síncrona cai para a metade, mas não a velocidade do motor. Assertiva: Nessa situação, a diferença entre a velocidade síncrona calculada e a velocidade de rotação se deve ao escorregamento do motor.

• C. Certo
• E. Errado

Acerca das características e especificações dos sensores digitais e analógicos e dos motores elétricos, julgue os itens a seguir.

Caso a luminosidade de um ambiente possa ser medida por meio de um circuito que contenha um LDR (Light Dependent Resistor) conforme ilustrado na figura a seguir, nesse circuito, a tensão Vr aumentará com a luminosidade do ambiente.

• C. Certo
• E. Errado

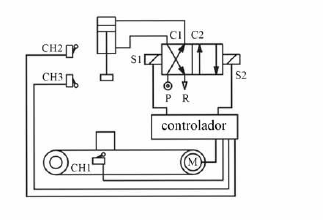

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

Quando a caixa que está sendo transportada encontra a chave CH1, o motor da esteira é desligado, e a caixa para sob o pistão. Em seguida, o solenoide S1 é acionado, e a válvula passa para a posição da esquerda. O ar comprimido flui de P para C2 e chega à câmara superior do cilindro. Ao mesmo tempo, o orifício C1 comunica-se com o orifício R, e o ar da câmara inferior do cilindro escoa para a atmosfera. O pistão desce, e, assim, a chave CH2, que indica o fim de curso superior, é desligada.

• C. Certo
• E. Errado

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

A operação do sistema está dividida em quatro fases sequenciais: ligar a esteira e levar a caixa até a posição sob o pistão; desligar a esteira; descer o pistão; e subir o pistão. Após a conclusão da última fase, volta-se à primeira fase, sendo o ciclo, então, repetido.

• C. Certo
• E. Errado

A figura apresentada ilustra, esquematicamente, uma esteira rolante utilizada para transportar caixas de papelão. Um pistão pneumático montado verticalmente sobre a esteira apresenta um carimbo em sua extremidade. Cada caixa deve parar embaixo do pistão, ser carimbada e, depois, seguir viagem pela esteira.

Com base nessas informações, julgue os itens subsequentes.

O controlador, a que são ligados os fios das chaves fim de curso, é um circuito elétrico ou eletrônico construído segundo uma determinada lógica de funcionamento, capaz de enviar sinais elétricos para as três válvulas solenoides ― duas, explícitas no diagrama (S1 e S2); e uma terceira, oculta (S3), que serve de reostato ao motor.

• C. Certo
• E. Errado

Em relação aos fenômenos de transporte, que tratam da quantidade de movimento de fluidos em tubulações, julgue os itens seguintes. As equações de Navier-Stokes, que modelam o escoamento de fluidos em tubulações, são independentes do tempo.

• C. Certo
• E. Errado

Em relação aos fenômenos de transporte, que tratam da quantidade de movimento de fluidos em tubulações, julgue os itens seguintes. Ao se aplicar o balanço de massas em um elemento de volume perpendicular à direção de transporte do fluido, o resultado será uma equação diferencial de primeira ordem, cuja solução repercute na distribuição da densidade de fluxo da matéria.

• C. Certo
• E. Errado

Em relação aos fenômenos de transporte, que tratam da quantidade de movimento de fluidos em tubulações, julgue os itens seguintes. O diagrama de Moody é uma representação gráfica linear do fator de frisão em função do número de Reynolds e da rugosidade relativa de uma tubulação.

• C. Certo
• E. Errado
