Questões de Engenharia Mecatrônica da Universidade Federal do Paraná (UFPR)

• A.

  5

• B.

  1,8 x 10⁶

• C.

  20 x 10⁵

• D.

  1,8 x 10⁵

• E.

  20 x 10⁶

O valor mais aproximado, em milímetros, de uma medida que está especificada como 3/16” é:

• A.

  3,18.

• B.

  6,35.

• C.

  2,54.

• D.

  4,76.

• E.

  25,4.

A potência no eixo de um determinado motor trifásico, alimentado com tensão de 220 V, é 2 CV. Considerando que o fator de potência é 0,85 e que as perdas mecânicas são desprezíveis, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) A potência ativa é aproximadamente 1.470 W.

 ]( ) A potência aparente é aproximadamente 1,73 x 10³ VA.

( ) A potência reativa é aproximadamente 1.536 VAR.

( ) A corrente nominal é aproximadamente 45,3 A.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  V – V – F – F.

• B.

  F – V – F – V.

• C.

  V – F – F – F.

• D.

  F – F – V – F.

• E.

  V – V – V – V.

Na coluna da esquerda estão relacionados alguns elementos utilizados em instalações de motores elétricos. Na coluna da direita são apresentadas as funções desses elementos. Numere a coluna da direita de forma a relacionar cada elemento à sua função.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  2 – 1 – 5 – 3 – 4.

• B.

  1 – 4 – 3 – 2 – 5.

• C.

  2 – 5 – 1 – 3 – 4.

• D.

  1 – 3 – 5 – 4 – 2.

• E.

  3 – 5 – 1 – 2 – 4.

Numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  5 – 2 – 4 – 1 – 3.

• B.

  4 – 5 – 3 – 1 – 2.

• C.

  5 – 4 – 2 – 3 – 1.

• D.

  4– 5 – 1 – 2 – 3.

• E.

  5 – 4 – 2 – 1 – 3.

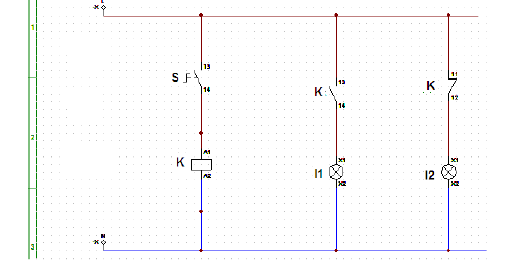

Considere o esquema de circuito de comando elétrico a seguir:

Com base nesse esquema, avalie as seguintes afirmativas:

1. Ao ser energizado, a lâmpada l1 fica apagada e a lâmpada l2 se acende.

2. Ao ser acionado o botão S, energiza-se o contator K.

3. Quando se energiza o contator K, a lâmpada l1 permanece apagada.

4. Quando se energiza o contator K, a lâmpada l2 se apaga.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 4 é verdadeira.

• B.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 4 são verdadeiras.

• D.

  Somente a afirmativa 3 é verdadeira.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.

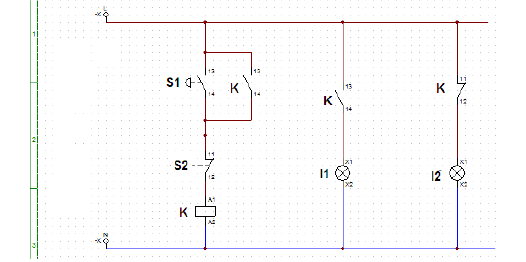

Considere o circuito de comando elétrico apresentado abaixo:´

Com base nesse circuito, identifique as afirmativas a seguir como verdadeiras (V) ou falsas (F):

( ) Ao ser energizado, acende-se a lâmpada l2.

( ) Os botões S1 e S2 são do tipo pulsante, ou seja, tão logo seja cessada a pressão, eles retornam à posição inicial.

( ) Ao ser acionado o botão S1, acende-se a lâmpada l1, e ao cessar a pressão no botão S1 a lâmpada l1 se apaga.

( ) A lâmpada l2 se apagará no instante em que a lâmpada l1 acender-se.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

• A.

  F – F – V – F.

• B.

  V – V – F – V.

• C.

  V – V – F – F.

• D.

  F – F – V – V.

• E.

  V – F – F – V.

Com relação às unidades definidas pelo Sistema Internacional de Unidades (SI), relacione as grandezas listadas na coluna da esquerda com as unidades apresentadas na coluna da direita.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  2 – 4 – 1 – 3 – 5.

• B.

  1 – 4 – 5 – 3 – 2.

• C.

  2 – 3 – 4 – 5 – 1.

• D.

  2 – 3 – 1 – 5 – 4.

• E.

  3 – 5 – 2 – 1 – 4.

Considerando os processos de medições de grandezas físicas, relacione os instrumentos de medição apresentados na coluna da esquerda às finalidades a que se prestam, apresentadas na coluna da direita.

.

Assinale a alternativa que apresenta a numeração correta da coluna da direita, de cima para baixo.

• A.

  2 – 3 – 1 – 4 – 5.

• B.

  2 – 4 – 5 – 1 – 3.

• C.

  1 – 4 – 3 – 5 – 2.

• D.

  2 – 4 – 3 – 1 – 5.

• E.

  4 – 1 – 5 – 2 – 3.

Com relação aos compressores, considere as seguintes afirmativas:

1. Os compressores podem ser classificados, conforme seu princípio de operação, em dois tipos principais: estáticos ou de deslocamento positivo.

2. Os compressores estáticos são subdivididos em alternativos ou rotativos.

3. Os compressores positivos são subdivididos em centrífugos ou axiais.

4. Compressor de parafuso simples e parafuso duplo são tipos de compressores dinâmicos.

Assinale a alternativa correta.

• A.

  Somente a afirmativa 2 é verdadeira.

• B.

  Somente as afirmativas 1 e 4 são verdadeiras.

• C.

  Somente as afirmativas 1, 2 e 3 são verdadeiras.

• D.

  Somente as afirmativas 3 e 4 são verdadeiras.

• E.

  As afirmativas 1, 2, 3 e 4 são verdadeiras.
