Questões de Engenharia Metalúrgica do ano 2006

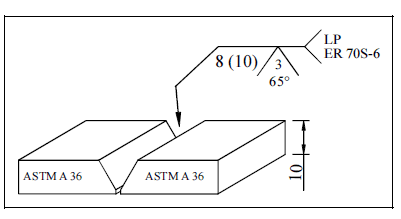

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

O processo selecionado para a soldagem foi o processo MAG.

• C. Certo
• E. Errado

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

A geometria do chanfro é composta de um ângulo de 65o e o número 3 na simbologia de solda indica que o nariz da solda é de 3 mm.

• C. Certo
• E. Errado

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

Essa soldagem vai ser feita com penetração total.

• C. Certo
• E. Errado

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

Após a conclusão do trabalho, a solda vai ser inspecionada pelo ensaio destrutivo de dobramento guiado.

• C. Certo
• E. Errado

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

O aço A36 classificado pela norma norte-americana ASTM é um aço-carbono comum equivalente ao ABNT 1025.

• C. Certo
• E. Errado

O desenho acima refere-se a uma soldagem que será feita em chapas cujo material é o ASTM A36. O eletrodo selecionado é consumível e o gás de proteção da poça de fusão escolhido foi o CO2. No contexto dessa soldagem, julgue os itens subseqüentes.

O eletrodo consumível que vai ser usado tem um limite de resistência à tração de 70.000 psi.

• C. Certo
• E. Errado

Considere que a chave mostrada no desenho mecânico acima esteja sendo utilizada para apertar um parafuso de cabeça sextavada, que o material constitutivo da chave é o AISI 4340 temperado e revenido e que uma força de 200 N esteja sendo aplicada na chave para o aperto. Com relação a essa situação e aos vários tipos de ferramentas de montagem, julgue os itens seguintes.

O aço AISI 4340 é um aço cromo-vanádio com 40% em peso de carbono.

• C. Certo
• E. Errado

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

O ângulo X é chamado de ângulo de folga e serve para eliminar o atrito entre o topo da ferramenta e o material da peça.

• C. Certo
• E. Errado

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

O ângulo Y é chamado de ângulo da cunha e deve ter um valor mais aberto (65o) para corte dos materiais mais duros.

• C. Certo
• E. Errado

Considere que a figura acima ilustra uma ferramenta de plaina representada por uma cunha feita de aço rápido que está sendo utilizada para usinar uma barra chata de latão 70/30. Com relação a essa usinagem e aos materiais e ferramentas usados nesse processo, julgue os próximos itens.

Para materiais macios, que oferecem pouca resistência ao corte, o ângulo Z deve ter um valor menor que para os aços mais duros.

• C. Certo
• E. Errado
