Questões de Física do ano 2003

Uma máquina tem dois eixos, com suas respectivas engrenagens, conectados à mesma engrenagem no eixo de um motor que gira a 3.600 rpm. As engrenagens dos dois eixos da máquina têm tamanhos diferentes, sendo que a maior possui o dobro do número de dentes da engrenagem menor. Considerando essas informações, julgue os itens seguintes.

Se a engrenagem no eixo do motor possuísse 100 dentes e, no ato do encaixe de cada dente com outra engrenagem, uma pequena vibração fosse produzida, então, quando em funcionamento normal, seria possível detectar som com uma freqüência de 6 kHz.

• C. Certo
• E. Errado

Uma máquina tem dois eixos, com suas respectivas engrenagens, conectados à mesma engrenagem no eixo de um motor que gira a 3.600 rpm. As engrenagens dos dois eixos da máquina têm tamanhos diferentes, sendo que a maior possui o dobro do número de dentes da engrenagem menor. Considerando essas informações, julgue os itens seguintes.

Se, em determinado instante, os dois eixos ligados à engrenagem do motor ficassem travados, então o torque proporcionado pelo motor sobre o eixo da engrenagem maior seria menor que o torque exercido sobre o eixo da engrenagem menor.

• C. Certo
• E. Errado

Uma máquina tem dois eixos, com suas respectivas engrenagens, conectados à mesma engrenagem no eixo de um motor que gira a 3.600 rpm. As engrenagens dos dois eixos da máquina têm tamanhos diferentes, sendo que a maior possui o dobro do número de dentes da engrenagem menor. Considerando essas informações, julgue os itens seguintes.

Se existem duas máquinas idênticas trabalhando em conjunto, lado a lado, então, o som característico de um batimento poderia indicar que os motores das máquinas estão funcionando com freqüências de rotação ligeiramente diferentes.

• C. Certo
• E. Errado

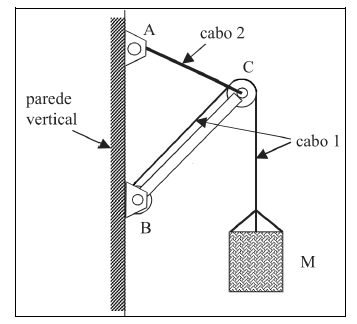

Considere um guindaste cuja estrutura está presa à parede de um galpão, como mostra a figura acima. Uma carga de massa M é sustentada pelo cabo 1 que, após passar pela roldana C, de massa desprezível, é enrolado em uma bobina situada no suporte B, com o auxílio de um motor elétrico. O braço do guindaste, onde se localiza a roldana C, é sustentado pelo cabo 2, que pode ser recolhido no suporte A, controlando-se, assim, o ângulo que o braço faz com a horizontal. Acerca dessa situação, desprezando-se as massas das roldanas e dos cabos e os atritos nas roldanas, julgue os itens que se seguem.

Com o comprimento do cabo 2 fixo, se a carga M for acelerada para cima pela ação do motor, então o sistema não estará em equilíbrio, porque a soma dos torques em relação ao ponto B não será nula.

• C. Certo
• E. Errado

Considere um guindaste cuja estrutura está presa à parede de um galpão, como mostra a figura acima. Uma carga de massa M é sustentada pelo cabo 1 que, após passar pela roldana C, de massa desprezível, é enrolado em uma bobina situada no suporte B, com o auxílio de um motor elétrico. O braço do guindaste, onde se localiza a roldana C, é sustentado pelo cabo 2, que pode ser recolhido no suporte A, controlando-se, assim, o ângulo que o braço faz com a horizontal. Acerca dessa situação, desprezando-se as massas das roldanas e dos cabos e os atritos nas roldanas, julgue os itens que se seguem.

Ao acelerar a carga de massa M para cima, a força exercida sobre essa carga pela tensão no cabo 1 é maior que a força exercida pelo peso da carga de massa M sobre o cabo 1.

• C. Certo
• E. Errado

Considere um guindaste cuja estrutura está presa à parede de um galpão, como mostra a figura acima. Uma carga de massa M é sustentada pelo cabo 1 que, após passar pela roldana C, de massa desprezível, é enrolado em uma bobina situada no suporte B, com o auxílio de um motor elétrico. O braço do guindaste, onde se localiza a roldana C, é sustentado pelo cabo 2, que pode ser recolhido no suporte A, controlando-se, assim, o ângulo que o braço faz com a horizontal. Acerca dessa situação, desprezando-se as massas das roldanas e dos cabos e os atritos nas roldanas, julgue os itens que se seguem.

Na situação de equilíbrio, as componentes horizontais das forças que atuam em cada um dos suportes A e B são iguais em módulo e têm sentidos opostos.

• C. Certo
• E. Errado

Considere um guindaste cuja estrutura está presa à parede de um galpão, como mostra a figura acima. Uma carga de massa M é sustentada pelo cabo 1 que, após passar pela roldana C, de massa desprezível, é enrolado em uma bobina situada no suporte B, com o auxílio de um motor elétrico. O braço do guindaste, onde se localiza a roldana C, é sustentado pelo cabo 2, que pode ser recolhido no suporte A, controlando-se, assim, o ângulo que o braço faz com a horizontal. Acerca dessa situação, desprezando-se as massas das roldanas e dos cabos e os atritos nas roldanas, julgue os itens que se seguem.

Se o comprimento do cabo 2 for igual ao comprimento do braço e o ângulo entre eles for de 90º, então, desprezando-se o tamanho da roldana C e o peso do braço, a tensão no cabo 2 será igual a  multiplicado pelo valor do peso da carga de massa M.

• C. Certo
• E. Errado

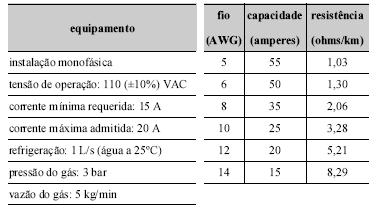

Por questão de segurança, um equipamento a gás necessita ser instalado a 500 m de distância de um painel de distribuição de eletricidade. As tabelas acima apresentam características operacionais do equipamento e propriedades de fios utilizados em instalações elétricas. Considerando essas informações e que o calor específico volumétrico da água é igual a 4,2 kJ/L, julgue os itens a seguir.

Para que a parte elétrica do equipamento funcione, a instalação requererá, no mínimo, 1.500 m de fio.

• C. Certo
• E. Errado

Por questão de segurança, um equipamento a gás necessita ser instalado a 500 m de distância de um painel de distribuição de eletricidade. As tabelas acima apresentam características operacionais do equipamento e propriedades de fios utilizados em instalações elétricas. Considerando essas informações e que o calor específico volumétrico da água é igual a 4,2 kJ/L, julgue os itens a seguir.

Para proteger o sistema elétrico do equipamento é correto instalar um fusível com capacidade inferior a 20 A.

• C. Certo
• E. Errado

Por questão de segurança, um equipamento a gás necessita ser instalado a 500 m de distância de um painel de distribuição de eletricidade. As tabelas acima apresentam características operacionais do equipamento e propriedades de fios utilizados em instalações elétricas. Considerando essas informações e que o calor específico volumétrico da água é igual a 4,2 kJ/L, julgue os itens a seguir.

Entre os fios especificados na tabela, aquele que proporciona a menor perda de energia por efeito Joule na instalação elétrica é o de número 14, visto que a corrente elétrica que circula por ele é menor.

• C. Certo
• E. Errado
