Questões de Física do ano 2003

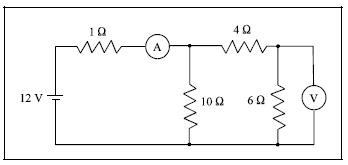

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Considere que o voltímetro tenha sido substituído por outro instrumento e que uma leitura do amperímetro tenha indicado uma corrente superior a 3 A. Nesse caso, o outro instrumento foi um voltímetro ajustado para uma escala de medida muito superior à tensão de 12 V.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Foram realizadas duas medidas de corrente, cada uma com um amperímetro não-ideal diferente. O primeiro amperímetro indicou um valor de 2,05 A e o segundo indicou 2,01 A. Nesse caso, o segundo é mais preciso que o primeiro.

• C. Certo
• E. Errado

A figura acima mostra um circuito elétrico no qual uma fonte de corrente contínua ideal alimenta uma rede puramente resistiva. Tanto a tensão interna da fonte quanto os resistores não apresentam erros de medidas associados. Ao circuito, são acrescentados instrumentos para medidas de corrente e tensão. Considere que os medidores funcionem adequadamente para as finalidades às quais se destinam. Além disso, são bastante semelhantes quanto a suas dimensões físicas e seu formato. Com base nessas informações, julgue os itens que se seguem.

Se o amperímetro for substituído por um condutor ideal, a medição da corrente que flui no circuito pode ser efetuada por um amperímetro do tipo alicate.

• C. Certo
• E. Errado

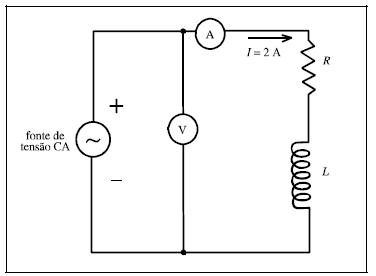

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

A impedância composta pela resistência R e pelo indutor L apresenta módulo igual a 50  .

• C. Certo
• E. Errado

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

Se a resistência R é igual a 40 , a reatância do circuito é igual a 10  .

• C. Certo
• E. Errado

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

Se a resistência R é igual a 40  , a indutância L é superior a 100 mH.

• C. Certo
• E. Errado

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

A potência dissipada na forma de calor no circuito depende do valor da resistência R.

• C. Certo
• E. Errado

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

Se a resistência R é igual a 40  , a intensidade da tensão sobre a reatância é igual a 60 V.

• C. Certo
• E. Errado

A figura acima representa um circuito alimentado por fonte de tensão em corrente alternada senoidal, cuja freqüência é igual a 60 Hz. Os medidores são considerados ideais e fornecem valores eficazes como leitura. Ao se ligar a fonte, o voltímetro indica 100 V e o amperímetro, 2 A. Acerca do funcionamento do circuito em regime permanente e dos seus elementos, julgue os itens que se seguem.

Isoladamente, pequena alteração na freqüência da tensão da fonte não resulta em modificação da medida indicada pelo amperímetro.

• C. Certo
• E. Errado

No que diz respeito à absorção da radiação eletromagnética pela água, pode-se afirmar que:

• A. (A) não existe diferença se a água está no estado sólido, líquido ou gasoso;
• B. (B) a água no estado líquido tem alta absorção para todas as faixas do espectro;
• C. (C) a água no estado gasoso tem alta absorção para todas as faixas do espectro;
• D. (D) a água no estado líquido possui absorção decrescente para os maiores comprimentos de onda;
• E. (E) a água nos estados líquido e sólido tem comportamento análogo.
