Questões de Física do ano 2006

Um componente eletrônico, ilustrado abaixo,é conectado a um CLP da marca X e simula um relé com dois estados, isto é, fechado (curto-circuito) e aberto (circuito aberto).



No estado aberto, o componente apresenta uma corrente de fuga de 2 mA. Para evitar que o estado aberto do componente seja interpretado como fechado pelo CLP, em função da corrente de fuga, instala-se um resistor entre o ponto de entrada onde está ligado o componente e o comum do CLP. A resistência equivalente do CLP entre o ponto de entrada e o comum é de 9 k%u03A9 e a máxima tensão admissível entre esses pontos para que o CLP detecte a condição de aberto é de 2 V. A resistência R, em k%u03A9, que atende às especificações é:

• A. 1
• B. 2
• C. 5
• D. 10
• E. 50

Um controlador proporcional é aplicado ao controle de temperatura de um processo que opera na faixa de 60ºC a 100ºC. A banda proporcional é de 10%, correspondente a uma excursão de 4 mA a 20 mA. O ganho proporcional do controlador, em mA/°C, é:

• A. 2
• B. 4
• C. 6
• D. 8
• E. 10

A dilatação unitária do aço carbono, bem como de outros aços ferríticos, pode ser tomada aproximadamente como sendo de 0,01 mm/m/°C. Assim, uma tubulação de 60 m de comprimento, sujeita a uma variação de 250°C, sofrerá uma dilatação, em mm, aproximadamente, de:

• A. 50
• B. 100
• C. 150
• D. 200
• E. 250

Acerca do processo de transmissão do calor, assinale a opção correta.

• A.

  A condução é o processo pelo qual o calor se transmite diretamente de matéria para matéria, ou seja, por contato direto.

• B.

  A convecção é o processo de transmissão de calor por meio de ondas de energia calorífica que se desloca através do espaço.

• C.

  A irradiação de calor está relacionada à circulação do meio transmissor, ou seja, gás ou líquido.

• D.

  O efeito de tiragem dos fossos de elevadores é conseqüência da propagação do calor por convecção e condução.

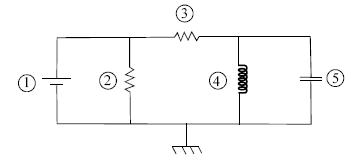

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.

O elemento  do diagrama representa um indutor do circuito elétrico.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.

No circuito elétrico representado, há três nós e duas tensões elétricas que podem ser distintas, dependendo do estado de funcionamento do circuito.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.

Se as resistências elétricas do circuito representado forem iguais, os elementos  e  serão percorridos por correntes elétricas de mesma intensidade.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.

Se os elementos desse circuito fossem ideais, não haveria dissipação de energia na forma de calor.

• C. Certo
• E. Errado

Considerando o diagrama ilustrado na figura acima, que representa um circuito elétrico, julgue os itens seguintes.

Os elementos  e  do circuito elétrico representado estão submetidos à mesma diferença de potencial, para todo tempo.

• C. Certo
• E. Errado

Nesta condição de equilíbrio, a posição longitudinal do centro de gravidade, em relação à seção mais a ré (PR), em m, será:

• A. 40
• B. 45
• C. 50
• D. 55
• E. 55
