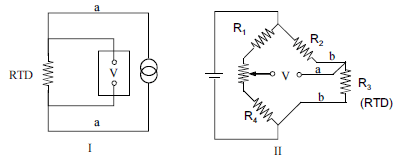

As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
As figuras I e II ilustram circuitos para medição de resistência com 3 e 4 fios, respectivamente.
As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
No circuito da figura I, alterações da resistência nos terminais a não afetam a corrente do sensor (RTD), desde que uma fonte de corrente de precisão seja usada.
As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
No circuito da figura I, para que a voltagem medida no voltímetro seja função apenas da queda de tensão no sensor RTD, é necessário que o voltímetro apresente uma alta impedância de entrada, o que torna desprezível a corrente nos terminais desse voltímetro.
As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
Se os terminais b da figura II têm o mesmo comprimento, seus efeitos de impedância se cancelam, enquanto a corrente no terminal a é desprezível.As figuras I e II apresentadas acima ilustram circuitos usados na medição de temperatura com termorresistências (RTD) em que um voltímetro (V) é usado. Considerando essas figuras, julgue os itens que se seguem.
As pontes dos circuitos de medição para termorresistências podem ser excitadas somente com fontes de corrente contínua, uma vez que o uso da corrente alternada causa um aquecimento por efeito Joule que afeta o sensor, causando assim um erro.
Julgue os itens que se seguem em relação aos erros que afetam a calibração dos termômetros de resistência e a medição realizada com esses equipamentos.
O efeito de auto-aquecimento em um sensor do tipo termorresistência é causado por efeito Joule localizado no sensor. Esse efeito acarreta um erro de medição que, para um mesmo arranjo, é maior na medição da temperatura de sensores imersos em líquidos que na medição da temperatura desses sensores em contato com gases.
Julgue os itens que se seguem em relação aos erros que afetam a calibração dos termômetros de resistência e a medição realizada com esses equipamentos.
Resistências adicionais, externas ao circuito de medição de termorresistências, causam erros de medida, sendo a fonte mais comum desse tipo de erro relacionada aos condutores que conectam o sensor ao instrumento de medição. Esse tipo de erro é intensificado por condutores de maior comprimento com grandes bitolas AWG.
Julgue os itens que se seguem em relação aos erros que afetam a calibração dos termômetros de resistência e a medição realizada com esses equipamentos.
Os termistores, que são baseados em semicondutores, são mais susceptíveis a perda de suas características de calibração a temperaturas elevadas, o que limita a sua aplicação a algumas centenas de graus Celsius.
Julgue os itens que se seguem em relação aos erros que afetam a calibração dos termômetros de resistência e a medição realizada com esses equipamentos.
Uma técnica comum para a calibração de termorresistências consiste em comparar o valor medido pela termorresistência em um banho isotérmico e o valor obtido para o mesmo banho por um instrumento de medição considerado padrão.
Julgue os itens que se seguem em relação às equações empregadas em termômetros de resistência para a conversão da variação da resistência em temperatura.
As equações de interpolação para termômetros de resistência baseiam-se no conhecimento de que cada metal apresenta uma resistividade que é função da temperatura. Assim, para um filamento condutor de área e comprimento conhecidos, a variação da temperatura no filamento afeta diretamente a resistividade específica do material, causando uma variação mensurável da resistência.
