Questões de Física do ano 2008

No ponto de contato entre a roda e o trilho aparece uma força de atrito que se opõe ao deslizamento da roda e que se denomina aderência. Essa força será o produto do peso descarregado pela roda pelo coeficiente de atrito estático, chamado de coeficiente de aderência. Considerando uma roda submetida a uma força F em seu eixo, analise as seguintes afirmativas:

I – Quando a força de atrito for igual à força F, esta é neutralizada e o peso descarregado pela roda é equilibrado pela reação de apoio e a roda é impulsionada para a frente.

II – Quando a força de atrito for maior ou igual à força F, esta impulsiona a roda e o veículo para a frente.

III – Quando a força de atrito for maior ou igual à força F ocorrerá patinagem da roda.

Assinale:

• A.

  se apenas a afirmativa I está correta;

• B.

  se apenas a afirmativa II está correta;

• C.

  se apenas as afirmativas I e II estão corretas;

• D.

  se apenas as afirmativas II e III estão corretas;

• E.

  se todas as afirmativas estão corretas.

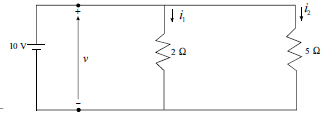

Com relação às informações contidas na figura acima, que mostra o esquema de um circuito elétrico com componentes ideais, emque i₁ e i₂ são correntes elétricas fluindo por resistores, julgue os itens a seguir.

As correntes elétricas i₁ e i₂ no circuito  elétrico

são iguais a 5 A e 2 A, respectivamente.

• C. Certo
• E. Errado

Considere que um dispositivo de som alimentado por tensão CA apresente como saída dois canais (esquerdo e direito). Cada canal apresenta amplificador com potência elétrica de saída igual a 10 W (raiz média quadrática) RMS. Além da potência RMS associada ao mesmo dispositivo, o fabricante do equipamento fornece também outros indicadores, como a potência de pico (IHF) e a potência pico-a-pico (PMPO). A partir dessas informações, julgue os itens subseqüentes.

A potência sonora, ou seja, a que é convertida em som, é a potência RMS.

• C. Certo
• E. Errado

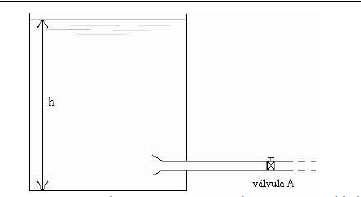

O esquema apresentado mostra um tanque, aberto na extremidade superior, inicialmente preenchido com água até um nível h. A partir desse tanque ocorre o escoamento de água por um tubo de vidro com diâmetro d e abertura em forma de sino, sendo a velocidade de escoamento controlado pela válvula A. Ao abrir-se completamente a referida válvula, o escoamento ocorre em regime turbulento. Considerando o sistema representado e as informações fornecidas, julgue os próximos itens.

Duas possíveis providências a serem tomadas com o objetivo de tornar o fluxo laminar são a diminuição da abertura da válvula A e a redução do nível de água no tanque.

• C. Certo
• E. Errado

O esquema apresentado mostra um tanque, aberto na extremidade superior, inicialmente preenchido com água até um nível h. A partir desse tanque ocorre o escoamento de água por um tubo de vidro com diâmetro d e abertura em forma de sino, sendo a velocidade de escoamento controlado pela válvula A. Ao abrir-se completamente a referida válvula, o escoamento ocorre em regime turbulento. Considerando o sistema representado e as informações fornecidas, julgue os próximos itens.

<img src=

• C. Certo
• E. Errado

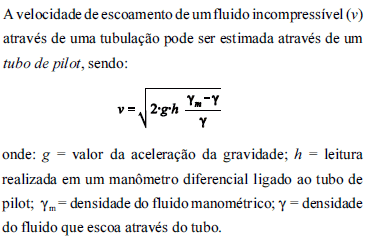

Com relação ao tubo de pilot, julgue o item a seguir.

• C. Certo
• E. Errado

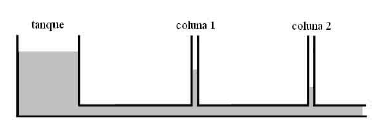

A figura abaixo representa o escoamento de um fluido, a partir de um tanque, por meio de uma tubulação. Nesse sistema, verifica-se a ocorrência de perda de carga, sinalizada pela diminuição da altura de fluido nas colunas 1 e 2.

Com relação a esse sistema e às informações fornecidas, julgue o item a seguir.

Uma possível causa da perda de carga verificada é a existência de forças de resistência ao escoamento, as quais podem ser atribuídas ao atrito entre o fluido e as paredes da tubulação e(ou) devido à própria viscosidade do fluido.

• C. Certo
• E. Errado

As propriedades dos materiais poliméricos relacionados com a sua estrutura química evidenciam que a(s)

• A.

  propriedades mecânicas e o comportamento viscosimétrico do copolímero de etileno e propileno durante o seu processamento independem do tamanho médio e da distribuição de comprimentos das cadeias do polímero.

• B.

  propriedades mecânicas de polibutadienos independem das configurações cis e trans.

• C.

  massa molar média e a distribuição de massa molar influenciam as propriedades químicas do polímero.

• D.

  isomeria sindiotática do poliestireno obriga a cadeia polimérica a assumir uma conformação de cadeia helicoidal.

• E.

  propriedades de escoamento (viscosidade do polímero fundido ou viscosidade de soluções poliméricas) independem do grau de ramificação da cadeia polimérica ou do comprimento dessas ramificações.

A observação ao microscópio óptico de uma mesma amostra de ferro fundido nodular com matriz ferrítica/perlítica, nos mostra que:

• A.

  segmentando as duas imagens, é possível obter as frações de cada uma das 3 fases, combinando os resultados em um sistema de equações. A partir daí, será possível obter a distribuição tridimensional de diâmetros dos nódulos e o tamanho de grão da perlita.

• B.

  a imagem da direita é da amostra lixada, polida e atacada com Nital. É possível discriminar as 3 fases: nódulos de grafite (escuros), perlita (cinza) e ferrita (clara). O histograma será trimodal e será possível segmentar cada fase e medir suas respectivas frações de área.

• C.

  o histograma da imagem da esquerda será bimodal, e será possível segmentar e medir, diretamente, a fração de área e a distribuição tridimensional de diâmetros dos nódulos de grafite.

• D.

  o histograma da imagem da direita é bimodal: a perlita aparece clara e os nódulos de grafite, junto com a ferrita, aparecem escuros. Será possível discriminar os nódulos por sua forma e medir sua fração de fases e distribuição de diâmetros.

• E.

  a imagem da esquerda é da amostra apenas lixada e polida. O histograma da imagem será bimodal e será possível segmentar e medir a fração de área dos nódulos de grafite. Não será possível discriminar ferrita de perlita.

Considere as seguintes afirmativas sobre microscopia óptica (MO) e microscopia eletrônica de varredura (MEV), assinalando a que está correta.

• A.

  MO é uma técnica mais versátil, apesar de oferecer aumentos menores que MEV. Isto porque é possível observar amostras metálicas ou isolantes. Já MEV só permite observar amostras metálicas.

• B.

  MO trabalha até aumentos de até 1000X enquanto MEV trabalha somente em aumentos maiores, atingindo assim profundidade de foco maior.

• C.

  Amostras metálicas podem ser observadas em MO com aumentos de até 1000X. No entanto, para que estas amostras sejam observadas em aumentos maiores no MEV, será sempre necessária uma preparação metalográfica especial.

• D.

  Ambas as técnicas são usadas na observação da superfície de metais, mas MO tem profundidade de foco menor que MEV em aumentos equivalentes.

• E.

  O contraste obtido em MO e em MEV, no modo de elétrons retro-espalhados, são proporcionais ao número atômico médio do material analisado. MEV é mais vantajoso, no entanto, porque atinge maior aumento e profundidade de foco.
