Questões de Física do ano 2009

A respeito da manutenção das redes de água e esgoto e da operação de equipamentos para a desobstrução de redes de esgoto, julgue os itens que se seguem.

Na manutenção dessas redes, utiliza-se caminhão com equipamento combinado de hidrojateamento a alta pressão e sucção a alto vácuo com capacidade mínima para 20 m³.

• C. Certo
• E. Errado

As redes de esgoto sob pressão são constituídas fundamentalmente por um duto principal de pequeno diâmetro ligado às habitações por ramais também de pequeno diâmetro. Nos ramais, é intercalado um tanque no qual funciona uma bomba, de potência 1 a 2 HP, que pressuriza o esgoto e o transporta, sob pressão, pelo duto principal até a zona de tratamento ou outro destino final. Acerca das dimensões dos dutos a serem instalados e ligados aos ramais de habitação, julgue o próximo item.

O diâmetro do duto principal deve possuir entre 50 mm e 150 mm, sendo que esse duto deve ser enterrado em pequena profundidade e ligado às habitações por ramais de 25 mm a 45 mm de diâmetro.

• C. Certo
• E. Errado

A figura abaixo representa uma tubulação horizontal, na qual ocorre o escoamento de um fluido ideal no sentido indicado pelas setas.

A relação entre a velocidade de escoamento do fluido (v) e a pressão (P) nos pontos 1 e 2 é

• A.

  v₁ > v₂ e P₁ < P₂

• B.

  v₁ > v₂ e P₁ > P₂

• C.

  v₁ = v₂ e P₁ > P₂

• D.

  v₁ < v₂ e P₁ < P₂

• E.

  v₁ < v₂ e P₁ > P₂

Tratando-se de instrumentação de processos, diversas características inerentes aos equipamentos são importantes para que não ocorra erro na leitura ou na indicação dos dados. Baseando-se nesse processo, analise as afirmativas a seguir.

 I – O alcance ou span de um instrumento é representado pelo valor máximo da escala.

II – A faixa ou range representa todos os níveis de amplitude do sinal de entrada nos quais se deseja que o transdutor opere (-100 oC a 100 oC).

III – O ponto de ajuste ou setpoint pode ser entendido como o valor desejado de uma determinada variável do processo, que o controlador utiliza como referência para o controle.

IV – A repetitividade de um instrumento é definida como a capacidade de obter os mesmos valores em seguidas leituras, sem considerar as condições de medição.

São corretas APENAS as afirmativas

• A.

  I e III.

• B.

  II e III.

• C.

  II e IV.

• D.

  I, II e IV.

• E.

  II, III e IV.

Qual a variável medida pelo instrumento cuja classificação ISA S 5.1 é do tipo FIT?

• A.

  Força

• B.

  Potência

• C.

  Pressão

• D.

  Vazão

• E.

  Velocidade

Os transmissores pneumáticos são pioneiros na instrumentação. Possuem um elemento de transferência que converte o sinal detectado pelo elemento receptor de pressão em um sinal de transmissão pneumático. A respeito de seu funcionamento, identifique a afirmação coerente.

• A.

  O sinal pneumático comumente utilizado é de 3 a 10 p.s.i.

• B.

  Os amortecedores de pressão são utilizados quando o sinal de pressão não é muito oscilante.

• C.

  Os transmissores pneumáticos baseiam-se nos princípios de equilíbrio de forças e equilíbrio de movimento.

• D.

  Os transmissores pneumáticos são largamente utilizados na indústria, exceto em áreas com risco de explosão.

• E.

  Em circunstâncias em que a distância entre o transmissor pneumático e o receptor for muito pequena, emprega-se um dispositivo chamado booster para amplificar o sinal.

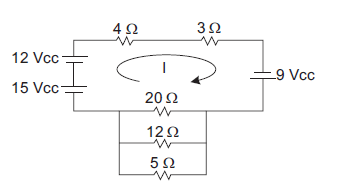

Utilizando a Lei de Kirchhoff para tensões, analise o circuito acima e determine o valor da corrente (I).

• A.

  -0,93 mA

• B.

  2,77 mA

• C.

  0,6 A

• D.

  0,93 A

• E. 3,6 A

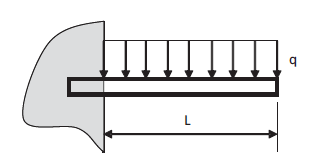

Uma viga reta de comprimento L tem uma de suas extremidades engastada em uma parede de concreto e a outra livre, conforme a figura acima. Sabendo-se que esta viga está sob um carregamento uniforme de q N/m, quais os valores dos esforços cortante V e fletor M no engastamento?

• A.

  V = q x L/2 e M = q x L

• B.

  V = q x L e M = q x L/2

• C.

  V = q x L/2 e M = q x L/2

• D.

  V = q x L e M = (q x L²)/2

• E.

  V = q x L e M = (q x L²)

Por duas polias, uma de diâmetro igual a 60 mm e outra de raio igual a 120 mm, passa uma correia plana, conforme ilustrado na figura abaixo.

Sabendo-se que a polia maior está acoplada a um motor que gira a 600 rpm em sentido anti-horário, a rotação e a velocidade tangencial na polia menor serão de

• A.

  600 rpm e 36 m/s

• B.

  1.200 rpm e 72 m/s

• C.

  1.200 rpm e 144 m/s

• D.

  2.400 rpm e 72 m/s

• E.

  2.400 rpm e 144 m/s

Um motor é acoplado a um conjunto eixo-polia que gira a 300 rpm, suportando um torque constante de 73,6/ Nm. Sabendo-se que 1 HP 736 W, qual é a potência, em HP, desse motor?

• A.

  0,5

• B.

  0,75

• C.

  1,0

• D.

  1,5

• E.

  2,0
