Considerando essas informações, julgue os itens a seguir.
Considerando essas informações, julgue os itens a seguir.

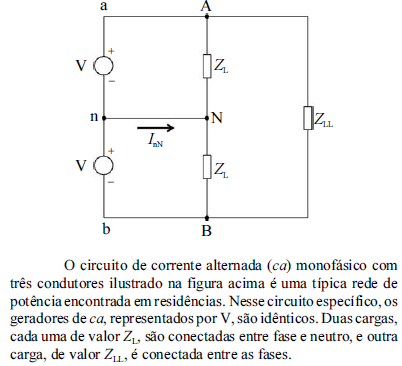

Em redes como a ilustrada na figura, cargas de menor consumo de energia devem ser conectadas entre as fases, enquanto cargas de maior consumo de energia devem ser conectadas entre fase e neutro.
Com respeito às características de circuitos trifásicos, julgue os itens seguintes.
Diferentemente de circuitos monofásicos, nos quais a potência instantânea é sempre pulsante, circuitos trifásicos podem apresentar potência instantânea invariante no tempo. Portanto, o torque desenvolvido no eixo de um motor trifásico pode ser constante, resultando em menos vibração em máquinas acionadas por esses motores.
Com respeito às características de circuitos trifásicos, julgue os itens seguintes.
A potência média total de um circuito trifásico em equilíbrio pode ser medida somando-se as leituras de apenas dois wattímetros ligados em duas fases distintas do circuito.

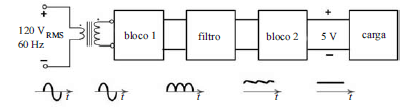

Considerando a figura acima, que ilustra o diagrama de blocos de uma fonte de alimentação cc simples, juntamente com as formas de onda típicas na entrada e saída de cada um dos blocos constituintes, na qual observa-se que uma onda senoidal de amplitude 120 VRMS é transformada em uma tensão cc de 5 V disponível para a carga, julgue os itens subsequentes.
O bloco 1 pode ser implementado com um único diodo retificador conectado em série com a saída do secundário do transformador e com a entrada do filtro.
Considerando a figura acima, que ilustra o diagrama de blocos de uma fonte de alimentação cc simples, juntamente com as formas de onda típicas na entrada e saída de cada um dos blocos constituintes, na qual observa-se que uma onda senoidal de amplitude 120 VRMS é transformada em uma tensão cc de 5 V disponível para a carga, julgue os itens subsequentes.
O bloco 2 é um regulador de tensão e pode ser implementado com um diodo Zener conectado em série com a carga.
O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.
No projeto de amplificadores de sinal de alta impedância de entrada, é preferível acoplar o sinal capacitivamente à porta de um MOSFET do que à base de um TBJ.
O amplificador de sinal é um circuito fundamental para processamento de informação. Para que a amplificação seja eficiente, um amplificador de sinal deve exibir resposta linear dentro de sua faixa dinâmica de operação, alta impedância de entrada, baixa impedância de saída e ganho elevado. Na prática atual, transistores dos tipos MOSFET e TBJ são amplamente empregados na síntese desses amplificadores. Com respeito às propriedades de MOSFET e TBJ como elementos de circuitos amplificadores de sinal, julgue os próximos itens.
Sob condições semelhantes de operação (polarização), o ganho de tensão de um amplificador de sinal implementado com um TBJ tende a ser superior àquele implementado com um MOSFET.
Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.
Sinais senoidais de frequência até 100 MHz podem ser devidamente amostrados e reconstruídos pelo osciloscópio em questão.
Acerca de um osciloscópio digital construído com uma placa de aquisição com taxa de amostragem de 100 Msamples/s, ou seja, 100 mega amostras por segundo, cujo monitor (tela) exiba dez divisões na escala de tempo, julgue os seguintes itens.
Para que pelo menos um ciclo completo de um sinal senoidal de 5 MHz seja capturado na tela do referido osciloscópio, o botão de controle da escala de tempo deverá ser ajustado para 20 ns por divisão.
