Questões de Física do ano 2010

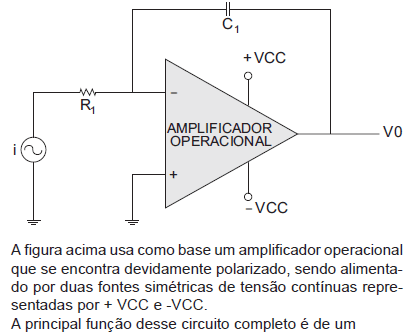

• A. oscilador.
• B. integrador.
• C. diferenciador.
• D. amplificador não inversor.
• E. amplificador inversor.

Em uma subestação existe um transformador monofásico cuja relação de espiras é de 100 : 10, potência nominal 48 kVA, tensão 2.400 / 240 V, 60 Hz. Esse equipamento alimenta uma carga em Baixa Tensão (BT) que deve ser mantida constante em 240 V. A carga a ser conectada nos terminais desse transformador, no lado de Baixa Tensão (BT), que deve permanecer constante em 240 V, deve ser tal que o transformador opere a plena carga (100% de carregamento). A impedância da carga, vista pelo transformador no lado de BT (Z_CBT), e também referida ao lado de AT (Z_CAT), e a corrente na carga no lado de BT (I_BT) são, respectivamente,

• A.
• B.
• C.
• D.
• E.

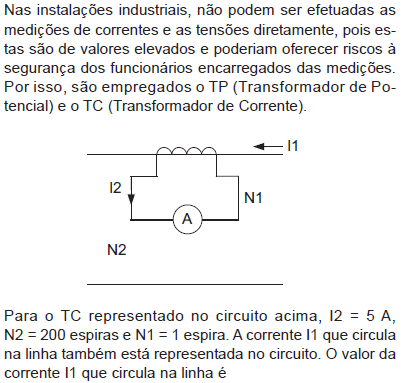

• A. 1.000 A
• B. 1.500 A
• C. 2.000 A
• D. 2.500 A
• E. 5.000 A

Um gerador síncrono de 80 polos deve gerar tensão em uma frequência de 60 Hz. A rotação na qual esse gerador deve operar será de

• A. 60 rpm
• B. 80 rpm
• C. 90 rpm
• D. 120 rpm
• E. 180 rpm

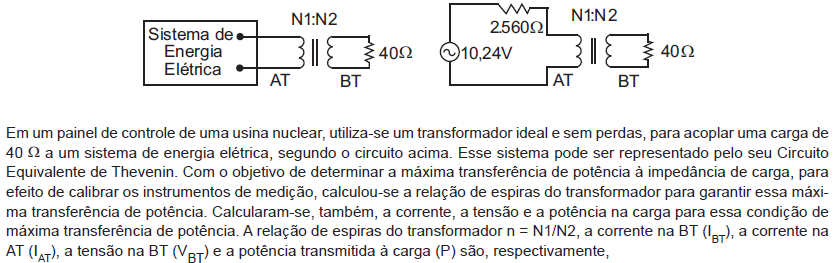

• A. n = 64, I_BT = 16 mA, I_AT = 2 mA, V_BT = 6,4 V, P = 10,24 mW
• B. n = 64, I_BT = 2 mA, I_AT = 16 mA, V_BT = 0,64 V, P = 16,00 mW
• C. n = 64, I_BT = 2 mA, I_AT = 16 mA, V_BT = 0,64 V, P = 10,24 mW
• D. n = 8, I_BT = 16 mA, I_AT = 2 mA, V_BT = 6,4 V, P = 16,00 mW
• E. n = 8, I_BT = 16 mA, I_AT = 2 mA, V_BT = 0,64 V, P = 10,24 mW

Para determinar o valor de uma fonte de tensão contínua e o de sua resistência interna, serão utilizados dois voltímetros,V1 e V2, com escalas de 0 a 120 Volts. O voltímetro V1 suporta uma corrente máxima de 30 mA, e o V2, uma corrente máxima de 40 mA. Quando apenas V1 é ligado aos terminais da fonte, o valor da tensão lida é de 72 Volts. Quando apenas V2 é ligado aos terminais da fonte, o valor da tensão lida é de 64 Volts. O valor para a tensão da fonte (E_F) e o de sua resistência interna (R_i) são, respectivamente,

• A.
• B.
• C.
• D.
• E.

Dois transformadores trifásicos devem alimentar uma carga industrial, operando em paralelo. As condições que devem ser atendidas para tal operação indicam que só podem operar em paralelo se tiverem o mesmo defasamento angular entre primário e secundário e se

• A. um for triângulo / estrela aterrado e o outro, triângulo / triângulo.
• B. um for triângulo / estrela e o outro, triângulo / triângulo.
• C. ambos forem ligados em triângulo / triângulo.
• D. um for ligado em triângulo / estrela e o outro, em estrela / estrela aterrado.
• E. um for estrela / estrela e o outro, estrela / triângulo.

Um gerador de corrente contínua é denominado gerador série, quando a excitação é produzida por um enrolamento de campo ligado em série com o circuito da armadura e da carga. Esse enrolamento de campo possui

• A. um alto número de espiras de fio muito fino e, para limitar a corrente de excitação, insere-se um reostato de valor elevado em paralelo com o circuito de campo, com a carga desconectada.
• B. um alto número de espiras de fio muito fino, e a excitação do campo só ocorre quando a carga é ligada.
• C. poucas espiras de fio grosso, e a excitação do campo só ocorre com a carga desligada.
• D. poucas espiras de fio grosso, e a excitação do campo só ocorre quando a carga está conectada.
• E. poucas espiras de fio grosso, a excitação do campo ocorre quando é inserido um reostato em série com o campo, e a carga está desconectada.

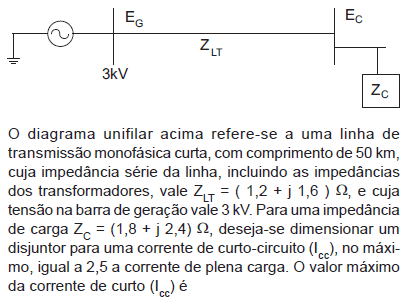

• A. 25 mA
• B. 40 A
• C. 200 A
• D. 1.000 A
• E. 1.500 A

• A. comutação polar com um enrolamento ligação Dahlander.
• B. dois sentidos de rotação.
• C. partida estrela – triângulo.
• D. compensação por autotransformador.
• E. compensação indutiva independente.
