Questões de Física do ano 2012

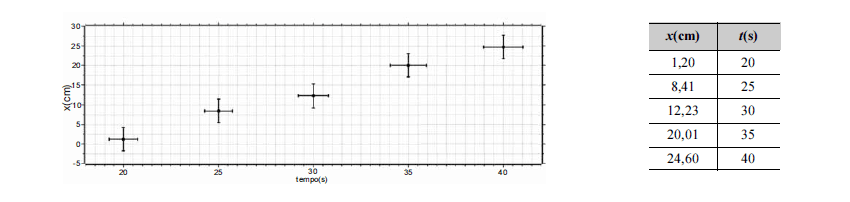

O gráfico acima, obtido em um experimento, mostra o deslocamento horizontal x, em centímetros, de um objeto de massa igual a 20 kg, em função do tempo t, dado em segundos. Considerando essas informações, o gráfico e a tabela acima, julgue os itens seguintes.

A equação da reta que melhor representa o movimento do objeto

• C. Certo
• E. Errado

O gráfico acima, obtido em um experimento, mostra o deslocamento horizontal x, em centímetros, de um objeto de massa igual a 20 kg, em função do tempo t, dado em segundos. Considerando essas informações, o gráfico e a tabela acima, julgue os itens seguintes.

Se o objeto em questão fosse preso a uma corda e executasse movimento circular uniforme, sua velocidade vetorial seria constante.

• C. Certo
• E. Errado

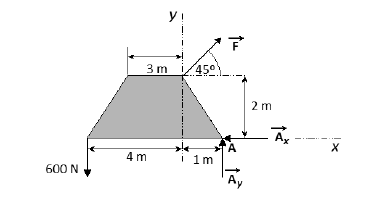

Considerando a figura acima, que ilustra o diagrama de corpo livre de uma placa de espessura t e densidade g, com distribuição homogênea, julgue os itens seguintes.

O centroide e o centro de gravidade, nesse caso, são coincidentes e estão localizados sobre um eixo que passa por x = –1,5 m e é paralelo ao eixo y.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra o diagrama de corpo livre de uma placa de espessura t e densidade g, com distribuição homogênea, julgue os itens seguintes.

• C. Certo
• E. Errado

Considerando a figura acima, que ilustra o diagrama de corpo livre de uma placa de espessura t e densidade g, com distribuição homogênea, julgue os itens seguintes.

O equilíbrio de momentos em torno do ponto A pode ser expresso pela equação Fcos45×2 – Fsin45×1 = 600×5.

• C. Certo
• E. Errado

Com base nos princípios da mecânica dos materiais, julgue o item abaixo.

• C. Certo
• E. Errado

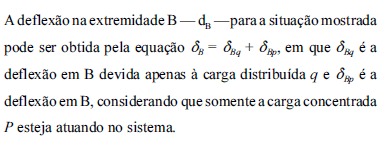

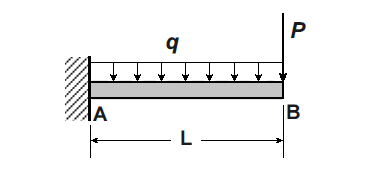

A figura acima ilustra uma viga engastada, de comprimento L, feita com material de módulo de elasticidade E. A viga tem momento de inércia da secção reta igual a Iz e está submetida a uma carga q distribuída em todo o seu comprimento e a uma carga concentrada P na extremidade B. T

endo como referência a situação acima, julgue os itens subsequentes.

• C. Certo
• E. Errado

A figura acima ilustra uma viga engastada, de comprimento L, feita com material de módulo de elasticidade E. A viga tem momento de inércia da secção reta igual a Iz e está submetida a uma carga q distribuída em todo o seu comprimento e a uma carga concentrada P na extremidade B. T

endo como referência a situação acima, julgue os itens subsequentes.

Na situação apresentada, o esforço cortante e o momento fletor na extremidade B são nulos.

• C. Certo
• E. Errado

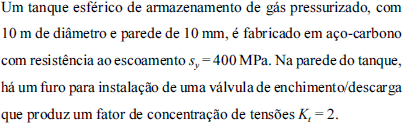

Considerando essas informações, julgue os próximos itens.

A figura abaixo, que mostra o círculo de Mohr, representa, graficamente, o estado de tensões em qualquer ponto da superfície do referido tanque, exceto na região próxima ao furo.

• C. Certo
• E. Errado

Considerando essas informações, julgue os próximos itens.

Para um fator de segurança igual a 2, a pressão máxima admissível no tanque é igual a 400 kPa.

• C. Certo
• E. Errado
