Questões de Física do ano 2013

Para o dimensionamento do dispositivo de proteção de um circuito elétrico residencial tem-se as seguintes informações:

− Corrente de projeto: IB

− Capacidade de condução de corrente dos condutores fase, neutro e de proteção: IZ

A corrente nominal (IN) mais adequada do disjuntor termomagnético para este circuito deve satisfazer às condições

• A.

  IN < IB e IN < IZ

• B.

  IN > IB e IN > IZ

• C.

  IN < IB e IN = IZ

• D.

  IN > IB e IN < IZ

• E.

  IN < IB e IN > IZ

Uma carga indutiva consome potência ativa de 160 W e potência reativa de 90 VAR. Nesse caso, a potência aparente vale, em VA, aproximadamente,

• A.

  100.

• B.

  320.

• C.

  184.

• D.

  250.

• E.

  138.

Um motor elétrico de indução monofásico tem as seguintes especificações:

− potência nominal: 1,5 kW

− tensão nominal: 220 V

− rendimento: 90%

− fator de potência: 0,75

A corrente nominal vale, em A, aproximadamente,

• A.

  4.

• B.

  10.

• C.

  8.

• D.

  6.

• E.

  12.

Um sistema elétrico de 10 kW alimentado por uma tensão senoidal de 127 V − 60 Hz opera com fator de potência igual a 0,5. A defasagem entre a tensão e a corrente na linha é

• A.

  nula.

• B.

  30°.

• C.

  90°.

• D.

  60°.

• E.

  45°.

Um transformador trifásico ideal de distribuição secundária tem o primário ligado em triângulo e recebendo tensão de uma linha de transmissão de 13,8 kV e o secundário ligado em estrela com neutro, disponibilizando para as residências as tensões de 127 / 220 V. Considerando uma carga equilibrada ligada no secundário consumindo potência ativa igual a 190 kW e com fator de potência unitário, a corrente na linha de transmissão de alimentação do primário será, em A, de, aproximadamente,

• A.

  2.

• B.

  8.

• C.

  80.

• D.

  40.

• E.

  16.

Uma impedância de (100 + j50) Ω em série com outra de (50 − j100) Ω resulta em uma impedância equivalente de natureza

• A.

  puramente resistiva.

• B.

  puramente capacitiva.

• C.

  puramente indutiva.

• D.

  resistiva e indutiva.

• E.

  resistiva e capacitiva.

Sobre o filtro passa altas passivo, é correto afirmar que

• A.

  na frequência de corte, a fase do ganho vale 45°.

• B.

  na frequência de corte, a fase do ganho vale 90°.

• C.

  nas frequências bem abaixo da frequência de corte, a fase do ganho é praticamente nula.

• D.

  nas frequências bem acima da frequência de corte, a fase do ganho é praticamente igual a 90°.

• E.

  nas frequências bem acima da frequência de corte, a fase do ganho estabiliza em 45°.

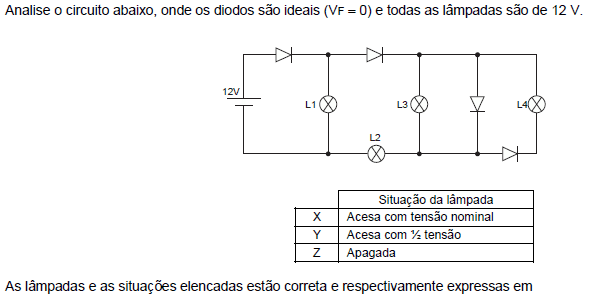

• A.

  L1-Z; L2-Y; L3-Z; L4-X.

• B.

  L1-Z; L2-X; L3-Y; L4-X.

• C.

  L1-X; L2-Y; L3-Y; L4-Z.

• D.

  L1-X; L2-X; L3-Z; L4-Z.

• E.

  L1-Y; L2-Y; L3-Z; L4-Y.

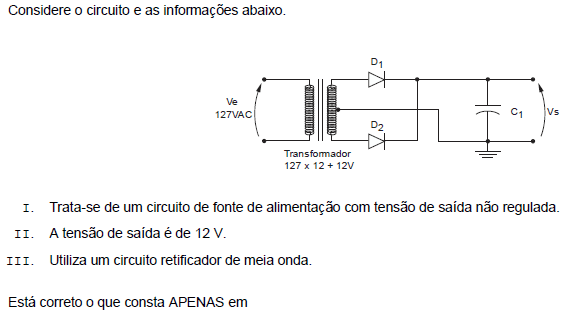

• A.

  I.

• B.

  II.

• C.

  I e II.

• D.

  II e III.

• E.

  I e III.

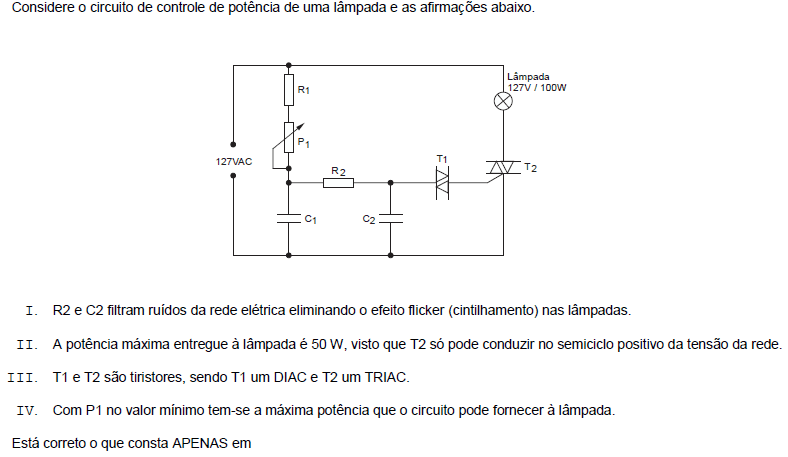

• A.

  I e II.

• B.

  II e III.

• C.

  I e IV.

• D.

  II, III e IV.

• E.

  III e IV.
