Questões de Física do ano 2013

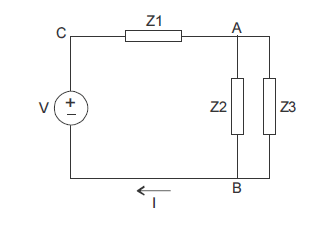

Considerando que no circuito mostrado na figura acima as grandezas se referem ao Sistema Internacional de Unidades, julgue os próximos itens.

Considerando que as impedâncias Z1, Z2 e Z3 sejam puramente resistivas e que a corrente I seja contínua, é correto afirmar que a potência total dissipada pelas impedâncias é expressa por P = V/I.

• C. Certo
• E. Errado

Considerando que no circuito mostrado na figura acima as grandezas se referem ao Sistema Internacional de Unidades, julgue os próximos itens.

A impedância equivalente total do circuito é dada por Zeq = Z1 + [Z2 + Z3]/[Z2 × Z3].

• C. Certo
• E. Errado

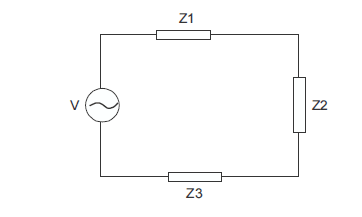

Considerando o circuito mostrado na figura acima, julgue os itens subsequentes.

Caso a tensão V seja alternada e tenha amplitude de 150 V, para se ter uma resolução mínima de 0,5% desse valor, um voltímetro digital deverá ter, no mínimo, 10 bits em seu conversor analógico-digital.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, julgue os itens subsequentes.

• C. Certo
• E. Errado

Considerando o circuito mostrado na figura acima, julgue os itens subsequentes.

O fator de potência f.p. do circuito é dado pela relação entre potência ativa (P) e potência reativa (Q) na forma f.p. = P/Q.

• C. Certo
• E. Errado

A respeito da instalação e uso de motores elétricos, julgue os itens a seguir.

Na instalação de um motor síncrono superexcitado, deve-se tentar corrigir o fator de potência com a instalação de bancos de capacitores.

• C. Certo
• E. Errado

A respeito da instalação e uso de motores elétricos, julgue os itens a seguir.

Na partida de um motor de indução trifásico, é comum utilizar a partida por compensação, ou partida compensadora. Nesse caso, a ligação deve ser feita utilizando-se uma combinação de um circuito com configuração delta e outro com configuração Y.

• C. Certo
• E. Errado

O escoamento bidimensional de um fluido é definido, em coordenadas lagrangianas, por x(x₀, y₀, t) = x₀ e^kt e y(x₀, y₀, t) = y₀ e^–kt onde k é uma constante. As componentes da velocidade são:

• A.

  u=kx, v= –ky

• B.

  u=x0 t, v=y0 t

• C.

  u=kx, v=ky

• D.

  u=x t, v=yt

• E.

  u=ky, v= –kx

Em variáveis de Euler, em um sistema cartesiano, o campo de velocidades de um escoamento é representado por v(x,y,z,t) = 2x i – y j +(3t–z) k . A aceleração de uma partícula de fluido que no instante t = 0 se encontra na origem do sistema de coordenadas é:

• A.

  0

• B.

  3 i

• C.

  –3 k

• D.

  3 j

• E.

  i + j + k

A equação de Navier-Stokes, tal como ela é utilizada em aerodinâmica compressível subsônica, admite que a atmosfera está em repouso e a aceleração da gravidade tem efeito desprezível. Adimensionalizando-se esta equação tendo como referência as propriedades do escoamento não perturbado (velocidade, pressão, massa específica, viscosidade dinâmica), além de uma grandeza geométrica e de um tempo característico, o conjunto de parâmetros de similitude encontrado seria:

• A.

  frequência reduzida, número de Froude e número de Strouhal.

• B.

  número de Reynolds, número de Mach e número de Froude.

• C.

  número de Strouhal, número de Reynolds e número de Froude.

• D.

  frequência reduzida, número de Mach e número de Reynolds.

• E.

  número de Prandtl, número de Mach e número de Reynolds.
