Questões de Física do ano 2014

Uma barra homogênea de aço-carbono de 100 mm de comprimento na temperatura ambiente de 20 °C, a fim de sofrer tratamento térmico, deverá ser aquecida até 850 °C. Sendo o coeficiente de dilatação térmica do aço igual a 1,2 x 10−5 °C⁻¹, o comprimento da barra nesta temperatura será, aproximadamente, de

• A. 100,1 mm.
• B. 100,5 mm.
• C. 101 mm.
• D. 105,5 mm.
• E. 110 mm.

• A. T₁ ⋅ senâ
• B. T₁ ⋅ tgâ
• C. T₁ ⋅ cosá
• D.
• E.

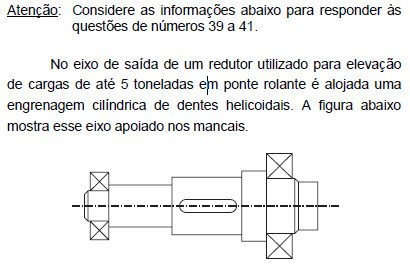

Dadas as características de aplicação, os mancais que apoiam o eixo são rolamentos de

• A. uma carreira de esferas.
• B. duas carreiras de esferas.
• C. agulhas sem anel interno.
• D. rolos auto-compensadores.
• E. rolos cônicos.

A engrenagem alojada nesse eixo tem 75 dentes e o seu par, que gira a 600 rpm, 23 dentes. Logo, o eixo de saída gira, aproximadamente, a

• A. 8 rpm.
• B. 25 rpm.
• C. 185 rpm.
• D. 1950 rpm.
• E. 13800 rpm.

A fixação da engrenagem no eixo é realizada por meio de chaveta

• A. paralela.
• B. inclinada sem cabeça.
• C. Woodruff.
• D. meia-cana.
• E. tangencial.

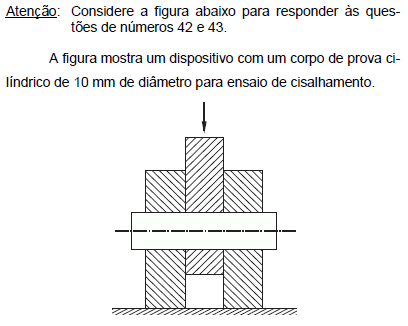

Realizado o ensaio, verificou-se que a carga para provocar a ruptura foi de 62,8 kN. Logo, a tensão de ruptura do material foi de, aproximadamente,

• A. 3,14 kN/mm².
• B. 6,28 kN/mm².
• C. 400 MPa.
• D. 800 MPa.
• E. 4900 MPa.

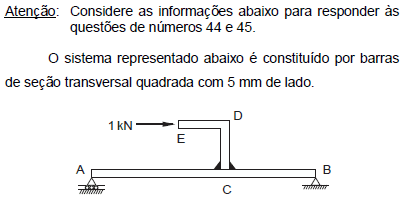

O trecho submetido à compressão e à flexão é o com preendido entre os pontos

• A. A e B.
• B. C e B.
• C. D e E.
• D. C e D.
• E. A e C.

Nesse sistema,

• A. a tensão de compressão entre os pontos D e E é de 40 kN/mm².
• B. a reação horizontal no apoio B é de 0,5 kN.
• C. não há carga atuante entre os pontos A e C.
• D. o momento de flexão em C depende da sua posição ao longo da barra AB.
• E. as reações verticais nos apoios têm mesma intensidade e sentidos contrários.

• A. quadrado.
• B. allen.
• C. quadrado com bordas escariadas.
• D. chato.
• E. sextavado.

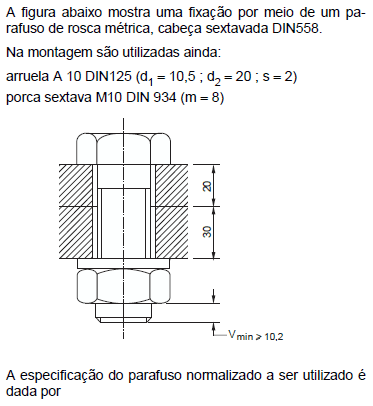

• A. M10 x 75.
• B. M10 x 70,2.
• C. M10 x 85.
• D. M10 x 71.
• E. M10 x 65.
