Questões de Física do ano 2014

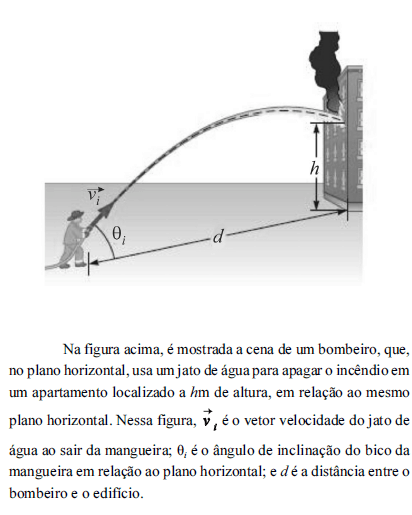

Com base nessas informações, considerando que sejam nulas as forças de atrito sobre qualquer elemento do sistema e que o jato de água seja uniforme, julgue os próximos itens.

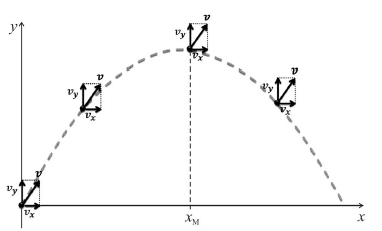

A orientação do vetor velocidade do jato de água e de suas componentes nos eixos vertical e horizontal do plano cartesiano que contém a trajetória do jato de água e que apresenta um dos eixos contido no plano horizontal em que se encontra o bombeiro pode ser corretamente representada pela seguinte figura, em que x_M é o ponto no qual o jato de água atinge sua altura máxima.

• C. Certo
• E. Errado

Frequentemente é noticiado nos meios de comunicação que incêndios em residências são causados pelo mau uso da rede elétrica, em particular pela sobrecarga do sistema. As redes elétricas são dimensionadas geralmente por meio de fusíveis, dispositivos de proteção contra altas correntes em circuitos. O fusível é constituído de um filamento ou de lâminas de ligas metálicas, termicamente sensíveis, que se intercalam em pontos da instalação elétrica, para que se fundam ou deformem, por efeito Joule, quando a intensidade de corrente elétrica superar determinado valor, devido a curto-circuito ou a sobrecarga, o que poderia danificar os condutores e causar incêndio ou destruir outros elementos do circuito.

Na figura I acima, é representado um circuito elétrico que se constitui de fontes, resistores e fusível de proteção. Nas figuras II e III, são representados, respectivamente, o modo ligado e o desligado de um fusível, que faz uso de deformação de sólidos por variação de temperatura. O referido equipamento é formado por duas barras metálicas, M₁ e M₂, ligadas uma à outra, cujos coeficientes lineares de dilatação térmica são, respectivamente, a₁ e a₂, com a1 diferente de a₂. Quando o circuito atinge a corrente máxima estabelecida, a temperatura das barras aumenta, fazendo que elas se dilatem. Em seguida, a mola expande-se, desligando o circuito.

Considerando as figuras e as informações acima, julgue os itens de 91 a 93.

Nesse modelo, se a₂ > a₁ e a corrente elétrica atingir o seu limite máximo de segurança, o fusível funcionará de forma eficiente, desligando o circuito.

• C. Certo
• E. Errado

Frequentemente é noticiado nos meios de comunicação que incêndios em residências são causados pelo mau uso da rede elétrica, em particular pela sobrecarga do sistema. As redes elétricas são dimensionadas geralmente por meio de fusíveis, dispositivos de proteção contra altas correntes em circuitos. O fusível é constituído de um filamento ou de lâminas de ligas metálicas, termicamente sensíveis, que se intercalam em pontos da instalação elétrica, para que se fundam ou deformem, por efeito Joule, quando a intensidade de corrente elétrica superar determinado valor, devido a curto-circuito ou a sobrecarga, o que poderia danificar os condutores e causar incêndio ou destruir outros elementos do circuito.

Na figura I acima, é representado um circuito elétrico que se constitui de fontes, resistores e fusível de proteção. Nas figuras II e III, são representados, respectivamente, o modo ligado e o desligado de um fusível, que faz uso de deformação de sólidos por variação de temperatura. O referido equipamento é formado por duas barras metálicas, M₁ e M₂, ligadas uma à outra, cujos coeficientes lineares de dilatação térmica são, respectivamente, a₁ e a₂, com a1 diferente de a₂. Quando o circuito atinge a corrente máxima estabelecida, a temperatura das barras aumenta, fazendo que elas se dilatem. Em seguida, a mola expande-se, desligando o circuito.

Considerando as figuras e as informações acima, julgue os itens de 91 a 93.

A medição da intensidade da corrente elétrica que passa pelo fusível pode ser feita mediante um amperímetro ligado em paralelo ao circuito do fusível.

• C. Certo
• E. Errado

Frequentemente é noticiado nos meios de comunicação que incêndios em residências são causados pelo mau uso da rede elétrica, em particular pela sobrecarga do sistema. As redes elétricas são dimensionadas geralmente por meio de fusíveis, dispositivos de proteção contra altas correntes em circuitos. O fusível é constituído de um filamento ou de lâminas de ligas metálicas, termicamente sensíveis, que se intercalam em pontos da instalação elétrica, para que se fundam ou deformem, por efeito Joule, quando a intensidade de corrente elétrica superar determinado valor, devido a curto-circuito ou a sobrecarga, o que poderia danificar os condutores e causar incêndio ou destruir outros elementos do circuito.

Na figura I acima, é representado um circuito elétrico que se constitui de fontes, resistores e fusível de proteção. Nas figuras II e III, são representados, respectivamente, o modo ligado e o desligado de um fusível, que faz uso de deformação de sólidos por variação de temperatura. O referido equipamento é formado por duas barras metálicas, M₁ e M₂, ligadas uma à outra, cujos coeficientes lineares de dilatação térmica são, respectivamente, a₁ e a₂, com a1 diferente de a₂. Quando o circuito atinge a corrente máxima estabelecida, a temperatura das barras aumenta, fazendo que elas se dilatem. Em seguida, a mola expande-se, desligando o circuito.

Considerando as figuras e as informações acima, julgue os itens de 91 a 93.

Entre os equipamentos ligados à rede elétrica acima, o que consome mais energia elétrica por unidade de tempo é o secador de cabelo.

• C. Certo
• E. Errado

No período de seca ocorrem, frequentemente, incêndios em florestas, provocados por latas de refrigerante feitas de alumínio polido ou por garrafas. O fundo côncavo desses objetos funciona como espelhos esféricos que concentram os raios solares, em um ponto do espaço, aumentando a temperatura dos objetos aí localizados. Com base nessas informações e considerando que, em todas as situações, os raios de luz solar incidentes no fundo das latas e garrafas sejam paralelos, julgue os itens subsequentes. Os raios solares que incidem paralelamente ao eixo principal da superfície côncava, quando refletidos, passam necessariamente pelo ponto focal.

• C. Certo
• E. Errado

No período de seca ocorrem, frequentemente, incêndios em florestas, provocados por latas de refrigerante feitas de alumínio polido ou por garrafas. O fundo côncavo desses objetos funciona como espelhos esféricos que concentram os raios solares, em um ponto do espaço, aumentando a temperatura dos objetos aí localizados. Com base nessas informações e considerando que, em todas as situações, os raios de luz solar incidentes no fundo das latas e garrafas sejam paralelos, julgue os itens subsequentes. Caso se deseje produzir fogo, o ponto ideal para localizar objetos inflamáveis é o centro de curvatura da superfície refletora do fundo da lata de alumínio.

• C. Certo
• E. Errado

No que se refere à teoria corpuscular da luz e ao efeito fotoelétrico, julgue o item abaixo, em que h = 6,63 × 10^-34 JAs é a constante de Planck e c = 3 × 10⁸ m/s é a velocidade da luz. Considerando-se que uma lâmpada monocromática de 5 W de potência emita fótons no comprimento λ = 5.500 A, é correto afirmar que ela emite mais que 1010 fótons por segundo.

• C. Certo
• E. Errado

Segundo a Lei de Pascal:

• A. A diferença de pressões entre dois pontos da massa de um líquido em equilíbrio é igual à diferença de profundidade multiplicada pelo peso específico do líquido.
• B. A diferença de pressões entre dois pontos da massa de um líquido em equilíbrio é igual à diferença de profundidade dividida pelo peso específico do líquido.
• C. A pressão atmosférica relativa é sempre inferior à atmosférica local no interior de um líquido em movimento.
• D. Em qualquer ponto no interior de um líquido em repouso, a pressão é a mesma em todas as direções.

Sobre os motores elétricos universais se pode afirmar que:

I – funcionam tanto em alimentação por corrente contínua quanto por corrente alternada;

II – um verdadeiro motor elétrico de corrente alternada não aceita alimentação em corrente contínua;

III – com o tempo, as escovas de carvão desses motores se desgastam e devem ser trocadas.

Quais das afirmativas estão corretas?

• A. Somente a primeira.
• B. Somente a segunda.
• C. Somente a terceira.
• D. Todas, sem exceção.
• E. Nenhuma delas.

• A. corrente contínua, corrente alternada, corrente alternada trifásica.
• B. corrente contínua, corrente alternada, corrente alternada bifásica.
• C. corrente contínua, corrente alternada, corrente alternada monofásica.
• D. corrente contínua, corrente contínua bifásica, corrente alternada.
• E. corrente contínua, corrente contínua monofásica, corrente alternada.
