Questões de Física do ano 2017

Em relação aos sistemas elétricos utilizados para a transmissão e a distribuição de energia, julgue os itens seguintes. Na representação de um sistema com transformador em pu, é usual a utilização da impedância do transformador referida ao lado de alta, para simplificação do cálculo em relação ao valor com referência ao lado de baixa.

• C. Certo
• E. Errado

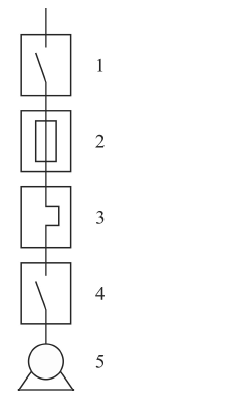

Considerando a figura precedente, que representa uma sequência genérica para o acionamento de um motor, julgue os itens subsequentes, a respeito dos equipamentos e tecnologias envolvidas no acionamento e controle de motores.

O elemento 1 da figura pode ser manobrado com ou sem carga.

• C. Certo
• E. Errado

Considerando a figura precedente, que representa uma sequência genérica para o acionamento de um motor, julgue os itens subsequentes, a respeito dos equipamentos e tecnologias envolvidas no acionamento e controle de motores.

Na coordenação do tipo 1, não há risco para pessoas ou instalações, mas o relé de sobrecarga pode ser danificado.

• C. Certo
• E. Errado

Considerando a figura precedente, que representa uma sequência genérica para o acionamento de um motor, julgue os itens subsequentes, a respeito dos equipamentos e tecnologias envolvidas no acionamento e controle de motores.

Na figura, o elemento 2 é responsável pela proteção contra curto-circuito enquanto o elemento 3 protege o circuito contra sobrecarga.

• C. Certo
• E. Errado

Considerando a figura precedente, que representa uma sequência genérica para o acionamento de um motor, julgue os itens subsequentes, a respeito dos equipamentos e tecnologias envolvidas no acionamento e controle de motores.

Na partida direta não são utilizados dispositivos especiais de acionamento do motor, como contatores ou disjuntores.

• C. Certo
• E. Errado

Sabendo que lâmpadas de tensão nominal de 110 V queimam ao ser ligadas em redes de tensão maior que esse valor, assinale a alternativa que apresenta um circuito ligado a uma rede elétrica de 220 V, que associa 4 lâmpadas de tensão nominal de 110 V e Potência de 50 W, que produz, ao se fechar a chave, a maior potência de emissão de luz, sem que se rompa ao queimar alguma lâmpada. Considere a Potência dissipada dada pela expressão P=iV, em que V é a intensidade de corrente elétrica que atravessa a lâmpada e V é a diferença de potencial elétrico a que a lâmpada está submetida.

• A.
• B.
• C.
• D.

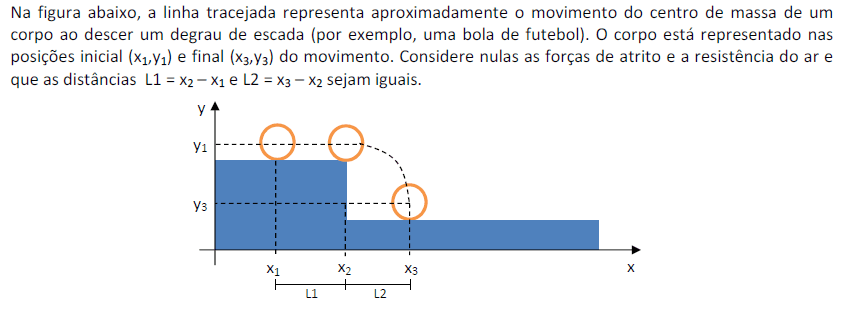

Em relação à dinâmica do corpo, é correto afirmar:

• A. O intervalo de tempo para o corpo percorrer o plano horizontal, de (x₁,y₁) a (x₂,y₁), é o mesmo para a queda de (x₂,y₁) a (x₃,y₃).
• B. A linha tracejada representa o deslocamento do corpo e vale (y₃ – y₁) + (x₃ – x₁).
• C. No percurso em que não há aceleração, (x₁,y₁) a (x₂,y₁), a força gravitacional é nula.
• D. O vetor aceleração do corpo, no percurso de (x₂,y₁) a (x₃,y₃) é tangente a sua trajetória.

Um sistema massa-mola foi posto a oscilar em um plano horizontal sem atrito (Figura A). O mesmo sistema massa-mola foi posto a oscilar verticalmente (Figura B). A amplitude do arranjo experimental vertical é maior que a amplitude do horizontal.

Assinale a alternativa que preenche correta e respectivamente as lacunas.

• A. iguais, maior, igual para os dois arranjos.
• B. iguais, menor, diferente para cada arranjo.
• C. diferentes, menor, diferente para cada arranjo.
• D. diferentes, maior, igual para os dois arranjos.

Dois automóveis de mesma massa deslocavam-se na mesma direção e no mesmo sentido em uma autoestrada, quando colidem. Considere desprezíveis as forças externas no instante da colisão. Se, após a colisão, a velocidade dos dois é a mesma, é correto afirmar que a colisão é:

• A. Inelástica, pois não conserva momento linear.
• B. Elástica, pois conserva momento linear.
• C. Elástica, pois conserva energia mecânica total.
• D. Inelástica, pois não conserva energia mecânica total.

Lupas são lentes simples de uso comum na identificação de impressões digitais. Considere que sejam lentes esféricas de bordas delgadas. Ao se colocar um objeto à meia distância entre o foco principal objeto e o centro óptico de uma lupa, a imagem será:

• A. Real e metade do tamanho do objeto.
• B. Virtual e metade do tamanho do objeto.
• C. Virtual e o dobro do tamanho do objeto.
• D. Real e o dobro do tamanho do objeto.
