Cada aparelho que utiliza a eletricidade para funcionar, como por exemplo, o computador de onde você lê esse texto, consome uma quantidade de energia elétrica. Para calcular este consumo basta sabermos a potência do aparelho e o tempo de utilização dele. Das alternativas a seguir, marque a CORRETA.

• A. Para que a energia gasta seja compreendida de uma forma mais prática utilizamos a unidade de medida, que embora não seja adotada no SI, é mais conveniente. Essa unidade é chamada de Joule.
• B. É mais conveniente utilizar-se o quilowatt-hora (kWh), pois, uma vez que soubermos o preço de cada kWh, podemos calcular o custo mensal da energia gasta em cada residência.
• C. Para calcularmos o consumo de energia de um chuveiro, por exemplo, temos que saber sua potência (em kWh) e o tempo que ele foi utilizado, já que a energia é calculada pelo quociente da potência pela quantidade de tempo que o aparelho foi utilizado.
• D. No Brasil é utilizado o Joule como unidade padrão de medida de energia.

Responsável por garantir o uso de energia elétrica em residências e indústrias, o transformador de energia elétrica é um dispositivo que trabalha dentro dos princípios da indução de corrente e tem capacidade de modificar a tensão elétrica. Sobre o funcionamento dos transformadores e energia elétrica, marque a alternativa CORRETA.

• A. istem dois modelos diferentes de transformador: o transformador de potência, que recebe a energia elétrica da usina e repassa para a rede de transmissão, e o transformador de distribuição, que é a primeira etapa antes da energia elétrica chegar até o consumidor.
• B. A energia produzida pelas usinas chega ao transformador de potência em uma tensão muito pequena, e continua assim durante toda a extensão dos fios da rede elétrica.
• C. Para mensurar a necessidade do transformador de energia elétrica, basta ter em mente que os maiores geradores das usinas elétricas enviam uma tensão superior a 10.000 V, o que é impossível para o uso doméstico — que utiliza tensões de 110 ou 220 V.
• D. A corrente elétrica baixíssima que vem das usinas chega nas bobinas do transformador, criando um campo magnético. Essa energia é, então, transformada em uma tensão adequada e enviada aos consumidores finais.

Qual das opções mostra aquele que não é um efeito da corrente elétrica?

• A. Efeito luminoso.
• B. Efeito Joule.
• C. Efeito fisiológico.
• D. Efeito Doppler.

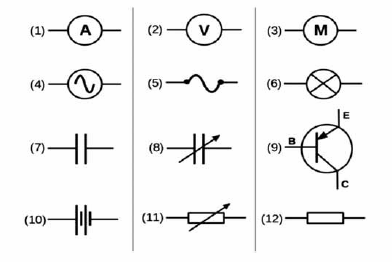

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

O s¨ªmbolo 9 representa um transistor NPN, e o s¨ªmbolo 11, um resistor vari¨¢vel.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

Os s¨ªmbolos 8 e 10 indicam, respectivamente, fonte regul¨¢vel e bateria.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

Considere que um resistor representado pelo s¨ªmbolo 12 tenha quatro cores impressas na sequ¨ºncia: laranja, preto, marrom e dourado. Nesse caso, a resist¨ºncia desse dispositivo varia entre 285 ¦¸ e 315 ¦¸.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

Os s¨ªmbolos 3 e 7 são usados para representar um motor de corrente cont¨ªnua e um capacitor, respectivamente.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

Os s¨ªmbolos 4 e 5 podem ser utilizados para representar uma fonte ou sinal de corrente alternada.

• C. Certo
• E. Errado

Considerando a figura acima, que mostra símbolos, numerados de 1 a 12, utilizados para representar elementos de circuitos, julgue os itens a seguir.

No s¨ªmbolo 9, as letras E, B e C correspondem a emissor, base e coletor do transistor, respectivamente.

• C. Certo
• E. Errado

Julgue os próximos itens, com relação ao desenho técnico e ao sistema internacional de unidades (SI). Um capacitor de placas planas e paralelas que armazene uma carga de 1 C (coulomb) terá dimensões práticas, se a diferença de potencial entre as placas for de 1 V (volt).
