Questões sobre Elétrica

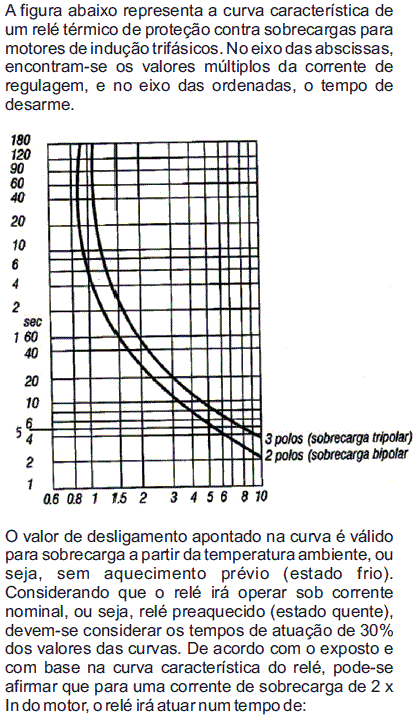

• A. 20 segundos.
• B. 15 segundos.
• C. 25 segundos.
• D. 30 segundos.
• E. 18 segundos.

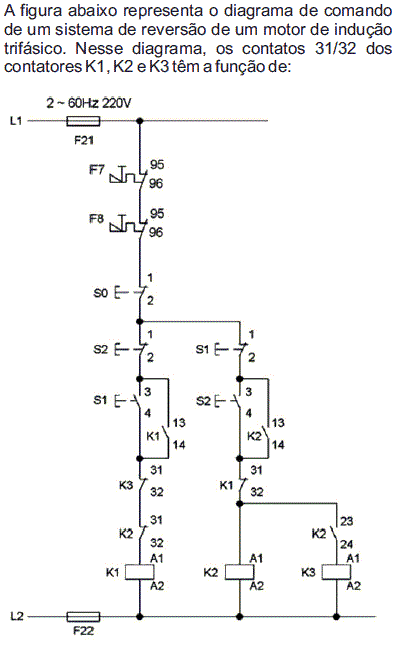

• A. retenção.
• B. intertravamento elétrico.
• C. selo.
• D. intertravamento mecânico.
• E. temporização.

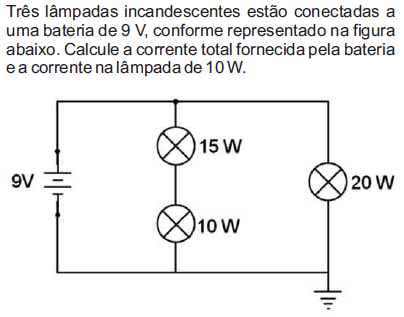

• A. 5Ae 2,778A
• B. 6Ae 3,152A
• C. 3A e 2,525A
• D. 4,5A e 2,590A
• E. 4A e 3,060A

Um transformador possui 1000 e 500 espiras nos enrolamentos de a l t a e baixa-tensão respectivamente. Utilizando o transformador como elevador de tensão, determine a tensão no secundário quando se aplica no primário uma tensão de 220 V.

• A. 440 V
• B. 220 V
• C. 110 V
• D. 760 V
• E. 380 V

Determine a corrente nominal e o conjugado desenvolvido por um motor de indução trifásico de 20 CV, 220 V, 1800 rpm, Ip/In = 5,59, cosφ = 0,80, ƞ = 0,96.

• A. 30,50A e 5,35 kgf/m
• B. 37,25A e 5,95 kgf/m
• C. 42,95A e 6,37 kgf/m
• D. 48,80A e 7,24 kgf/m
• E. 50,30A e 7,96 kgf/m

A resistividade elétrica correspondente a um condutor de cobre de 1mde comprimento e 1 mm² se seção transversal a 20 °C é:

• A. p = 0,02828 xmm²/m
• B. p = 0,025345 xmm²/m
• C. p = 0,013478 xmm²/m
• D. p = = 0,17241 xmm²/m
• E. p = 0,017241 x mm²/m

• A. pressão.
• B. temperatura.
• C. vazão.
• D. nível.
• E. análise.

Considerando que no circuito mostrado na figura acima as grandezas se referem ao Sistema Internacional de Unidades, julgue os próximos itens.

A medição de corrente seria corretamente realizada ligando-se um amperímetro em paralelo às impedâncias Z2 e Z3.

• C. Certo
• E. Errado

Considerando que no circuito mostrado na figura acima as grandezas se referem ao Sistema Internacional de Unidades, julgue os próximos itens.

Considerando que as impedâncias Z1, Z2 e Z3 sejam puramente resistivas e que a corrente I seja contínua, é correto afirmar que a potência total dissipada pelas impedâncias é expressa por P = V/I.

• C. Certo
• E. Errado

Considerando que no circuito mostrado na figura acima as grandezas se referem ao Sistema Internacional de Unidades, julgue os próximos itens.

A impedância equivalente total do circuito é dada por Zeq = Z1 + [Z2 + Z3]/[Z2 × Z3].

• C. Certo
• E. Errado
