Questões sobre Elétrica

Considere o circuito acima, que é constituído de quatro resistências e de um gerador ideal. Acerca desse circuito, julgue os seguintes itens.

A corrente que passa pelo resistor de 4 é o dobro da corrente que passa pelo resistor de 8 .

• C. Certo
• E. Errado

Considere o circuito acima, que é constituído de quatro resistências e de um gerador ideal. Acerca desse circuito, julgue os seguintes itens.

Ao se aproximar uma bússola de um fio por onde passa corrente, a agulha da bússola será defletida, independentemente da posição da bússola em relação à direção da corrente.

• C. Certo
• E. Errado

Acerca da interação entre cargas elétricas, julgue o item a seguir.

Considere que várias cargas puntiformes estejam distribuídas em certa região do espaço. Nesse caso, a força elétrica entre cada par de carga será influenciada pela presença das outras cargas presentes na região.

• C. Certo
• E. Errado

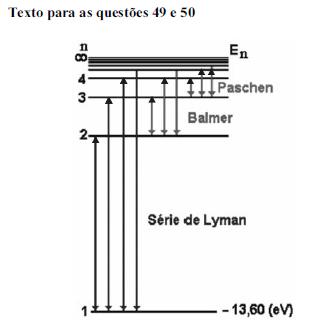

A figura acima representa o diagrama de níveis de energia no modelo de Bohr para o átomo de hidrogênio. Neste modelo, que leva em conta o comportamento corpuscular da luz (fóton), as transições eletrônicas ocorrem por emissão ou absorção de energia quantizada.

Com base no modelo de Bohr e na regra de quantização da energia, a energia mínima que um fóton deve ter para ionizar um átomo de hidrogênio em seu estado fundamental é igual a

• A.

  13,60 eV.

• B.

  13,60  eV.

• C.

  13,60  eV.

• D.

  27,20 eV.

Julgue os próximos itens, relativos a superfícies.

Os dispositivos eletrônicos da atualidade não têm as suas funcionalidades definidas pelas propriedades elétricas das interfaces entre os diferentes materiais que os compõem.

• C. Certo
• E. Errado

A figura acima representa o diagrama de níveis de energia no modelo de Bohr para o átomo de hidrogênio. Neste modelo, que leva em conta o comportamento corpuscular da luz (fóton), as transições eletrônicas ocorrem por emissão ou absorção de energia quantizada.

Em relação à série espectral de Lyman no modelo de Bohr mencionado no texto, assinale a opção cuja transição eletrônica indicada resulta na emissão de um fóton com maior comprimento de onda.

• A.

  1 2

• B.

  2  1

• C.

  2 3

• D.

  3  2

Julgue os próximos itens, relativos a superfícies.

Uma limitação importante da espectroscopia de elétrons Auger é a sua baixa resolução espacial.

• C. Certo
• E. Errado

A figura acima ilustra um circuito eletrônico que utiliza diversos componentes eletrônicos. Com relação a esse circuito, assinale a opção correta.

• A.

  A é um resistor de carvão.

• B.

  B é um amplificador operacional.

• C.

  C é um capacitor eletrolítico.

• D.

  D é um indutor.

Para que um amplificador de potência transmita a máxima potência possível a um alto-falante com impedância de 4 a impedância de saída desse amplificador deve ser

• A.

  igual a 0

• B.

  igual a 2

• C.

  igual a 4

• D.

  infinita.

Com relação ao amplificador transistorizado ilustrado na figura acima, assinale a opção correta.

• A.

  Esse amplificador está na configuração emissor comum.

• B.

  Essa é uma configuração de amplificador ideal para uso em estágios de saída de amplificadores de alta potência.

• C.

  Nessa configuração, o transistor nunca opera na região ativa.

• D.

  O transistor utilizado é do tipo MOSFET.
