Questões sobre Elétrica

Um conjunto de carros de uma montanha-russa, conectados como os vagões em um trem, é levado ao ponto mais alto de um percurso fechado e, de lá, é largado para percorrê-lo impulsionado apenas pela força da gravidade. Considerando que o conjunto de carros não leva passageiros, julgue os itens a seguir, desprezando todas as perdas por atrito quando não explicitamente mencionadas.

Supondo que os carros sejam levados a uma altura de 20 m em 20 s e que o conjunto pese 900 kgf, então, é correto supor que o motor que aciona a montanha-russa possui uma potência superior a 100 kW.

• C. Certo
• E. Errado

Julgue os itens subseqüentes, acerca de situações que envolvem conceitos de física.

A iluminação de pequenos parques de diversão normalmente é feita com a conexão de muitas lâmpadas em longas extensões, popularmente conhecidas como gambiarras. Se tais extensões forem muito longas e forem feitas com um único tipo de fio e com lâmpadas iguais, é correto dizer que as lâmpadas mais distantes do ponto de alimentação brilharão menos que as mais próximas, a menos que todas as lâmpadas estejam conectadas em série.

• C. Certo
• E. Errado

Ciclones extratropicais são tempestades formadas em médias e altas latitudes, comuns no sul do Brasil, caracterizados por um núcleo frio de baixa pressão. Recentemente o ciclone Catarina, por sua forma espiralada e seu núcleo bem nítido, chegou a ser classificado como um furacão de nível 1 (a escala vai até 5) e causou muitos prejuízos na costa dos estados de Santa Catarina, Paraná e Rio Grande do Sul, onde os ventos ultrapassaram 150 km/h. Ondas de até 7 m foram formadas longe da costa. A baixa pressão no núcleo do ciclone chegou a elevar o nível do mar em alguns metros ao se aproximar da costa, o que provocou inundações. Um único sistema desse tipo pode movimentar energia equivalente ao consumo anual de energia elétrica do Brasil, que é da ordem de 1018 joules.

Em relação ao texto acima, julgue os itens a seguir.

Supondo-se que os ventos mantivessem uma velocidade linear constante enquanto se aproximassem do núcleo do ciclone em uma trajetória espiral, então um balão meteorológico que viajasse com o vento teria a sua velocidade angular de rotação em torno do núcleo do ciclone aumentada à medida que ele se aproximasse do núcleo.

• C. Certo
• E. Errado

Ciclones extratropicais são tempestades formadas em médias e altas latitudes, comuns no sul do Brasil, caracterizados por um núcleo frio de baixa pressão. Recentemente o ciclone Catarina, por sua forma espiralada e seu núcleo bem nítido, chegou a ser classificado como um furacão de nível 1 (a escala vai até 5) e causou muitos prejuízos na costa dos estados de Santa Catarina, Paraná e Rio Grande do Sul, onde os ventos ultrapassaram 150 km/h. Ondas de até 7 m foram formadas longe da costa. A baixa pressão no núcleo do ciclone chegou a elevar o nível do mar em alguns metros ao se aproximar da costa, o que provocou inundações. Um único sistema desse tipo pode movimentar energia equivalente ao consumo anual de energia elétrica do Brasil, que é da ordem de 1018 joules.

Em relação ao texto acima, julgue os itens a seguir.

Admitindo-se que a população brasileira seja de 150 milhões de habitantes, então, em média, cada habitante utiliza continuamente mais de 2 amperes de corrente elétrica a uma tensão de 220 V.

• C. Certo
• E. Errado

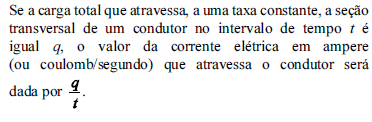

O ente fundamental no estudo da eletricidade é a carga elétrica. O domínio e a manipulação desse ente pelos mais diversos dispositivos elétricos e eletrônicos é que permite a construção de equipamentos para as mais diversas aplicações. A respeito de cargas e de campos elétricos, julgue os itens a seguir.

• C. Certo
• E. Errado

Os modelos de alguns dispositivos eletrônicos apresentam uma relação entre a grandeza de entrada e a de saída do tipo y = Ae^Bx , em que y é a variável de saída, x é a variável de entrada e A e B são constantes reais. A respeito dessa relação exponencial, julgue os seguintes itens.

• C. Certo
• E. Errado

Os modelos de alguns dispositivos eletrônicos apresentam uma relação entre a grandeza de entrada e a de saída do tipo y = Ae^Bx , em que y é a variável de saída, x é a variável de entrada e A e B são constantes reais. A respeito dessa relação exponencial, julgue os seguintes itens.

• C. Certo
• E. Errado

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula; I₁, I₂ e I₃ correspondem a valores de correntes à saturação. O gráfico apresentado na figura II refere-se ao tipo de fotocélula esquematizada na figura I.

Com base nas figuras e no texto acima, julgue os itens que se seguem.

A razão entre as potências dissipadas por efeito Joule das curvas correspondentes às correntes I₂ e I₃ é dada por

• C. Certo
• E. Errado

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula; I₁, I₂ e I₃ correspondem a valores de correntes à saturação. O gráfico apresentado na figura II refere-se ao tipo de fotocélula esquematizada na figura I.

Com base nas figuras e no texto acima, julgue os itens que se seguem.

As curvas correspondentes às correntes I₁ e I₂ referem-se a uma mesma fonte monocromática de luz.

• C. Certo
• E. Errado

O efeito fotoelétrico consiste, basicamente, na emissão de elétrons induzida pela ação da luz. Na figura I, é representada uma montagem experimental em que uma luz incidente na placa metálica A, dentro de uma célula vazia, arranca elétrons que vão para o coletor (placa B), gerando uma corrente, que é medida pelo amperímetro G. Esse fenômeno ocorre mesmo quando a voltagem entre as placas é nula. Na figura II, é representado o típico comportamento da corrente I versus a voltagem relativa a valores de intensidade de luz monocromática incidente na fotocélula; I₁, I₂ e I₃ correspondem a valores de correntes à saturação. O gráfico apresentado na figura II refere-se ao tipo de fotocélula esquematizada na figura I.

Com base nas figuras e no texto acima, julgue os itens que se seguem.

O esquema representado na figura I corresponde à situação em que ΔV é negativo.

• C. Certo
• E. Errado
