Questões sobre Física Eletrônica e Computacional

Texto para as questões 73 e 74

As novas tecnologias da informação e comunicação vêm impondo inúmeros desafios ao ensino de ciências, de uma maneira geral, e de física, em particular, uma vez que exigem, além da infraestrutura adequada do sistema educacional, uma formação do profissional de educação, sobretudo do professor, que o habilite a propor e coordenar situações e ambientes de aprendizagem que envolvam as referidas tecnologias.

Acerca de simulações e modelagens de sistemas físicos em ambiente computacional, que constituem uma modalidade de uso de novas tecnologias da informação e comunicação no ensino de física, assinale a opção correta.

• A.

  Simulações e modelagens de sistemas físicos em ambiente computacional proporcionam uma aprendizagem significativa pelo aluno desde que reproduzidas no mundo real.

• B.

  Simulações e modelagens de sistemas físicos em ambiente computacional somente são indicadas para fenômenos que estejam fora do alcance dos sentidos do ser humano e requeiram, por parte do aluno, grande capacidade de abstração.

• C.

  Embora tenham valor educacional, simulações e modelagens de sistemas físicos em ambiente computacional tolhem o desenvolvimento de habilidades de resolução de problemas da parte dos alunos.

• D.

  Embora possibilitem a identificação de variáveis relevantes na análise de um dado fenômeno físico, as simulações e modelagens de sistemas físicos em ambiente computacional dificultam a construção de relações e significados em torno do fenômeno estudado.

• E.

  Simulações e modelagens de sistemas físicos em ambiente computacional permitem que o professor adapte uma experiência didática aos objetivos da aprendizagem.

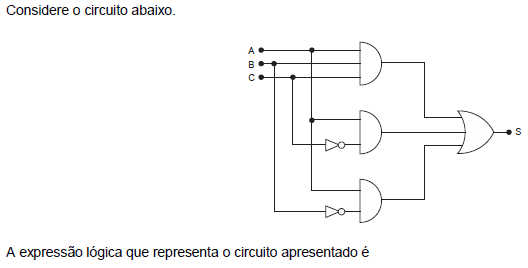

• A.



• B.



• C.

  S = A

• D.

  S = A . B . C

• E.

  S = A + B +C

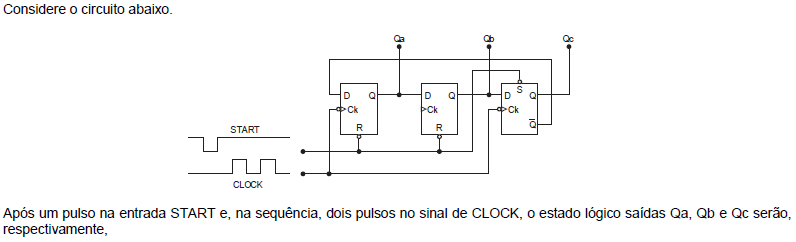

• A.

  0 0 1.

• B.

  0 1 0.

• C.

  0 1 1.

• D.

  1 0 0.

• E.

  1 1 0.

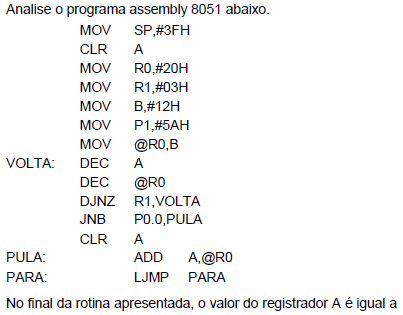

• A.

  00H.

• B.

  0CH.

• C.

  0FH.

• D.

  10H.

• E.

  13H.

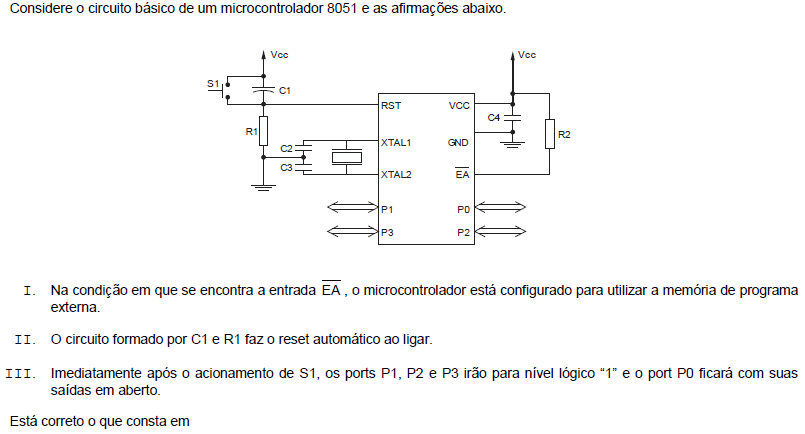

• A.

  I, II e III.

• B.

  I e III, apenas.

• C.

  I, apenas.

• D.

  II, apenas.

• E.

  II e III, apenas.

O conector utilizado para instalação de uma antena de TV com cabo coaxial de 75 Ω é o

• A.

  BNC.

• B.

  RCA.

• C.

  RJ 11.

• D.

  RJ 45.

• E.

  P4.

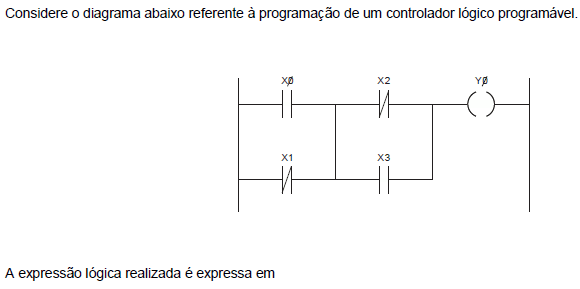

• A.



• B.

  Y0 = X0 + X1 + X2 + X3

• C.

  Y0 = X0 . X1 . X2 . X3

• D.



• E.

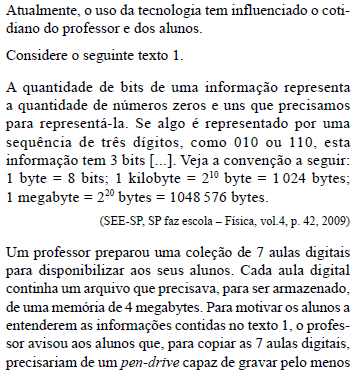

• A.

  3 x 2²³ bytes.

• B.

  2 097 152 bytes.

• C.

  10 485 760 bytes.

• D.

  7 x 2²² bytes.

• E.

  21 kilobytes.

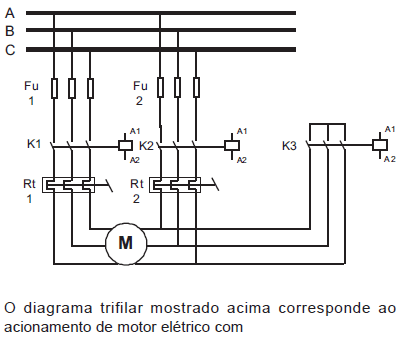

• A. comutação polar com um enrolamento ligação Dahlander.
• B. dois sentidos de rotação.
• C. partida estrela – triângulo.
• D. compensação por autotransformador.
• E. compensação indutiva independente.

O circuito lógico ilustrado na figura acima é sintetizado com três diodos idênticos. Cada diodo pode ser alimentado com uma fonte de 5 V ou aterrado. O nível lógico 1 é definido como a tensão analógica compreendida entre 4 e 5 volts, e o nível lógico 0, como a tensão analógica compreendida entre 0 e 1 volt. Sabendo que a queda de tensão sobre os diodos em condução é de 0,7 volt, julgue os itens a seguir.

O circuito lógico mostrado desempenha a função de uma porta E.

• C. Certo
• E. Errado
