Questões sobre Geral

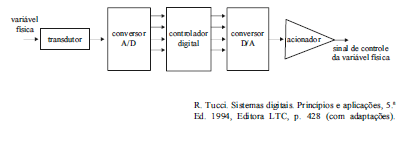

Com relação aos componentes que fazem parte do sistema de controle mostrado na figura acima, julgue os itens a seguir.

O transdutor é um elemento que converte uma variável física em uma grandeza elétrica que, por sua vez, pode ser comparada a valores de referência. Esse elemento de medida afeta o ramo de retroação ou realimentação, mas não influencia o desempenho global do sistema de controle.

• C. Certo
• E. Errado

Com relação aos componentes que fazem parte do sistema de controle mostrado na figura acima, julgue os itens a seguir.

Na conversão analógico/digital (A/D), usualmente se utiliza o método de aproximações sucessivas. Apesar de os circuitos empregados nesse método serem mais complexos, o tempo de conversão é fixo e não depende do valor do sinal analógico que é convertido.

• C. Certo
• E. Errado

• A.
• B.
• C.
• D.
• E.

Com relação aos componentes que fazem parte do sistema de controle mostrado na figura acima, julgue os itens a seguir.

Na escolha da frequência de amostragem empregada no projeto do controlador digital, é necessário considerar a menor frequência presente no processo sob controle.

• C. Certo
• E. Errado

Com relação aos componentes que fazem parte do sistema de controle mostrado na figura acima, julgue os itens a seguir.

Tecnicamente, a saída de um conversor digital/analógico (D/A) não é analógica, pois sua faixa de variação não é contínua. O aumento da resolução desse conversor resulta somente na redução da diferença entre dois valores sucessivos de saída.

• C. Certo
• E. Errado

Com relação aos componentes que fazem parte do sistema de controle mostrado na figura acima, julgue os itens a seguir.

O custo de um sistema de acionamento elétrico é sempre maior quando comparado a um sistema de acionamento hidráulico que desempenhe uma função similar. Essa diferença se deve, principalmente, à relativa sofisticação do projeto elétrico e às suas inerentes não linearidades.

• C. Certo
• E. Errado

Julgue os itens de 46 a 50, a respeito de princípios de automação.

Valor de ultrapassagem ou sobrepasso é uma das características típicas da resposta no tempo de sistemas de primeira ordem a uma excitação em degrau.

• C. Certo
• E. Errado

Julgue os itens de 46 a 50, a respeito de princípios de automação.

A resposta em frequência de um fator de primeira ordem pode ser esboçada a partir de curvas assintóticas, sendo que a diferença no valor de atenuação na frequência de corte entre as curvas assintóticas e a curva real da resposta em frequência é de 3 dB.

• C. Certo
• E. Errado

Julgue os itens de 46 a 50, a respeito de princípios de automação.

Os sistemas de controle em malha aberta, devido a sua simplicidade, permitem a utilização de componentes baratos, sem muita precisão e, portanto, sem a necessidade de calibração. Os sistemas de controle de malha fechada, pelo fato de empregarem sensores e realimentação, apresentam a possibilidade adicional de gerar oscilações e instabilidades.

• C. Certo
• E. Errado

Julgue os itens de 46 a 50, a respeito de princípios de automação.

No algoritmo de controle proporcional integral derivativo (PID), o termo derivativo amplia somente as alterações do erro no tempo, e o termo integral tem o objetivo de aumentar a ação de controle enquanto houver erro residual.

• C. Certo
• E. Errado
