Questões sobre Hidrodinâmica

A simbologia usada corretamente para representar uma bomba hidráulica de acionamento manual é:

• A.
• B.
• C.
• D.
• E.

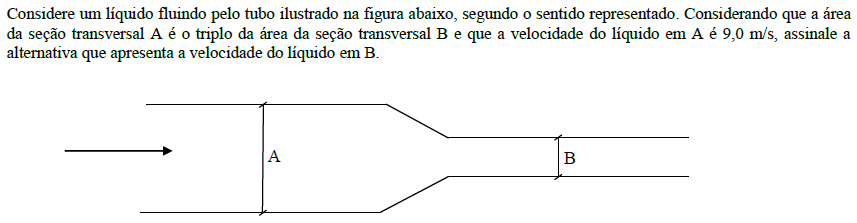

• A. 9,0 m/s
• B. 3,0 m/s
• C. 27,0 m/s
• D. 18,0 m/s
• E. 36,0 m/s

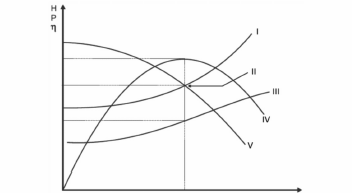

Os sistemas compostos por grupos moto-bombas constituem uma aplicação prática dos sistemas de saneamento por contribuir para a movimentação de fluidos entre pontos da planta. A figura abaixo mostra um exemplo de uma curva que identifica os principais parâmetros de bombas hidráulicas em função da vazão volumétrica.

Tomando como referência a figura acima, assinale a alternativa correta que elenca os números que representam, respectivamente, curva característica da bomba, curva de rendimento, curva do sistema, curva de potência consumida.

• A. I, IV, III, V.
• B. V, I, IV, III.
• C. III, II, I, IV.
• D. IV, V, II, III.
• E. V, IV, I, III.

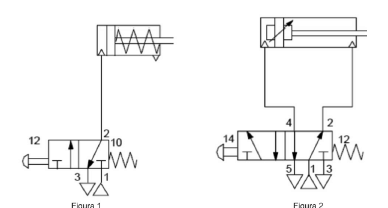

Os sistemas hidráulicos e pneumáticos possuem aplicação prática em diversos tipos de indústrias. Um elemento importante nesses sistemas é a válvula de controle direcional que consiste em um corpo com passagens internas nas quais são conectadas e desconectadas por uma parte móvel. A figura abaixo mostra exemplos de circuitos com válvulas de controle direcional de aplicação prática na indústria.

Tomando como referência as figuras acima, assinale a alternativa correta.

• A. A figura I representa uma válvula direcional de 2 vias, 2 posições e que na posição normal (sem acionamento) está fechad
• B. A figura II representa uma válvula direcional de 5 vias, 2 posições e que na posição acionada ela atua expandindo o pistão.
• C. A figura I representa uma válvula direcional de 3 vias, 2 posições e que na posição de acionada está fechada.
• D. A figura II representa uma válvula direcional de 5 vias, 3 posições e que na posição normal (sem acionamento) atua expandindo o pistão.
• E. A figura II representa uma válvula direcional de 5 vias, 2 posições e é acionada por alavanca.

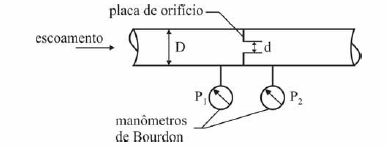

A figura acima mostra o esquema para a realização da medida de vazão de um escoamento de um fluido em que se utiliza placa de orifício. Com relação ao esquema apresentado nesse processo de medida, julgue os itens a seguir.

A medida da vazão do escoamento Q é um processo de medição indireta, pois só pode ser determinada a partir das medidas de pressão antes e depois da placa de orifício por meio da equação

Nessa equação, o coeficiente de fluxo C_f é determinado experimentalmente, S_p é a área do furo da placa e ρ é a densidade do fluido.

• C. Certo
• E. Errado

O escoamento bidimensional de um fluido é definido, em coordenadas lagrangianas, por x(x₀, y₀, t) = x₀ e^kt e y(x₀, y₀, t) = y₀ e^–kt onde k é uma constante. As componentes da velocidade são:

• A.

  u=kx, v= –ky

• B.

  u=x0 t, v=y0 t

• C.

  u=kx, v=ky

• D.

  u=x t, v=yt

• E.

  u=ky, v= –kx

Julgue os itens seguintes, acerca de escoamento em condutos livres e forçados e de peças e materiais hidráulicos. A válvula do tipo borboleta, que possui movimento de 90º — podendo fechar a tubulação ou ficar alinhada com o escoamento —, pode ou não ser simétrica em relação ao eixo e, em geral, permite a liberação ou a vedação do fluxo em ambas as direções.

• C. Certo
• E. Errado

Julgue os itens seguintes, acerca de escoamento em condutos livres e forçados e de peças e materiais hidráulicos. A mudança de regime de escoamento ocorre a uma velocidade crítica, que depende da viscosidade cinemática, do diâmetro do tubo e do coeficiente adimensional de proporcionalidade, que é igual para todos os líquidos e gases, independentemente do diâmetro do tubo.

• C. Certo
• E. Errado

A respeito de pressões e empuxos no estudo da hidrostática, julgue os itens que se seguem. Quando o lado superior de um retângulo submerso coincidir com a superfície da água, o diagrama de variação de pressão unitária, ao longo de uma perpendicular a esse lado, será um triângulo retângulo; mas, se o lado superior estiver abaixo da superfície, o diagrama das pressões unitárias será um trapézio, em que o centro de pressão é determinado pela normal à superfície que passa pelo centro de gravidade do diagrama das pressões.

• C. Certo
• E. Errado

A respeito de pressões e empuxos no estudo da hidrostática, julgue os itens que se seguem. Em uma superfície plana submersa disposta horizontalmente, a pressão unitária é a mesma em todos os seus pontos, enquanto que em uma superfície vertical submersa, à medida que aumenta a profundidade do centro de gravidade, o centro de pressão dele se distancia.

• C. Certo
• E. Errado
