Questões sobre Hidrostática

Entre os componentes de compressores alternativos listados abaixo, pode-se afirmar que o único que NÃO faz parte das válvulas é:

• A. a sede;
• B. o obturador;
• C. a biela;
• D. o encosto;
• E. a mola.

Dispositivos de selagem são utilizados para impedir o vazamento de fluido no contato entre partes móveis e estacionárias de uma máquina. Na câmara de compressão de compressores alternativos há dois pontos de selagem importantes, que são:

• A.

  no contato com a superfície lateral do pistão e na passagem da haste pelo fundo do cilindro;

• B.

  nas passagens das válvulas de admissão e de descarga;

• C.

  no contato com a superfície lateral do pistão e na passagem da válvula de admissão;

• D.

  na passagem da haste pelo fundo do cilindro e na passagem da válvula de descarga;

• E.

  no contato com a superfície lateral do pistão e na passagem da válvula de descarga.

Válvulas são dispositivos destinados a estabelecer, controlar e interromper o fluxo em uma tubulação. Entre as válvulas abaixo, aquela que é classificada como uma válvula de regulagem é a válvula de:

• A. gaveta;
• B. macho;
• C. esfera;
• D. agulha;
• E. comporta.

Entre as válvulas abaixo, aquela que permite o fluxo em um só sentido é a válvula de:

• A. macho;
• B. retenção;
• C. alívio;
• D. contrapressão;
• E. borboleta.

Um método de detecção de vazamento universalmente usado com todos os refrigerantes emprega:

• A. uma vela de enxofre;
• B. uma tocha halóide;
• C.

  uma solução viscosa de sabão praticamente sem bolhas;

• D. um papel de fenolftaleína;
• E. uma solução de água e cloreto de sódio.

Para um compressor alternativo de um sistema de refrigeração, a eficiência volumétrica total é a razão entre:

• A.

  a capacidade real de refrigeração e a capacidade ideal de refrigeração;

• B.

  a pressão absoluta na sucção e a pressão absoluta na descarga;

• C.

  o volume específico do gás na descarga e o volume específico do gás na sucção;

• D. a potência indicada e a potência de eixo;
• E.

  o deslocamento de volume real e o deslocamento de volume ao longo do curso do pistão.

Em motores Diesel de grande porte, os sistemas de água de resfriamento fazem uso de bombas:

• A. alternativas;
• B. de lóbulos;
• C. de parafuso;
• D. centrífugas;
• E. de diafragma.

A bomba injetora de um motor Diesel tem a função de:

• A. bombear água de refrigeração do motor;
• B. bombear óleo de lubrificação do motor;
• C. injetar ar nos cilindros do motor;
• D. injetar vapor d´água nos cilindros do motor;
• E. injetar combustível nos cilindros do motor.

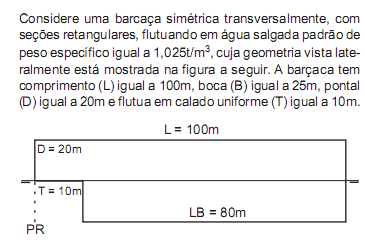

Nesta condição de equilíbrio, a posição longitudinal do centro de gravidade, em relação à seção mais a ré (PR), em m, será:

• A. 40
• B. 45
• C. 50
• D. 55
• E. 55

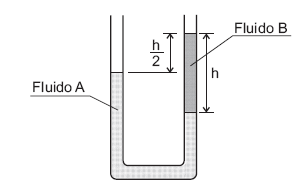

Observe a figura abaixo.

O manômetro simples de tubo em U da figura está em equilíbrio na condição mostrada. Neste caso, a relação entre as massas específicas dos fluidos A e B é:

• A.



• B.



• C.



• D.



• E.
