Questões sobre Termologia

Sensores são dispositivos amplamente utilizados na indústria e nos processos produtivos. Basicamente, tem a função de indicar a presença de um elemento acionador. Quais os principais tipos de sensores utilizados na indústria?

• A.

  Pneumáticos, sonoros, elétricos e capacitivos

• B.

  Fotoelétricos, indutivos, capacitivos, magnéticos e laser

• C.

  Refrativos, térmicos, luminosos e indutivos

• D.

  Capacitivos, sonoros e térmicos

• E.

  Geométricos, musicais, indutivos e piezoelétricos

Analise as afirmativas abaixo sobre sistemas de controle de processo por malha aberta.

I - Nesses sistemas, os sinais de saída não exercem nenhuma interferência no controle do processo.

II - Os sinais de saída provenientes de um dado processo são medidos e comparados aos sinais de entrada, de modo a ajustar o controle e, com isso, tornar os processos mais estáveis.

III - Nos sistemas de controle por malha aberta, a estabilidade do sistema não é uma variável relevante do processo. Aplica-se um sinal de controle predeterminado.

Está correto o que se afirma em

• A.

  I, apenas.

• B.

  III, apenas.

• C.

  I e II, apenas.

• D.

  I e III, apenas.

• E.

  II e III, apenas.

Nos trocadores de calor do tipo casco e tubo, há uma separação dos fluidos, que trocam calor entre si sem se misturarem. A construção se baseia num feixe de tubos inseridos no interior de um casco, onde um dos fluidos corre pela parte interna dos tubos, e o outro, pela parte externa. O uso de um feixe de tubos ao invés de um tubo único, visa a

• A.

  diminuir a área de contato entre os fluidos para melhorar a eficiência.

• B.

  aumentar o comprimento de contato entre os fluidos.

• C.

  aumentar a constante de condutibilidade térmica do material que separa os fluidos.

• D.

  aumentar a diferença de temperatura entre os fluidos, de modo a melhorar o fluxo de calor.

• E.

  aumentar a área de contato entre os fluidos, de modo a melhorar o fluxo de calor.

Nos processos produtivos, os dispositivos conhecidos como transmissores são

• A.

  instrumentos utilizados para medir parâmetros relevantes em um processo, e a leitura desses parâmetros é sempre feita no próprio local por um técnico.

• B.

  instrumentos utilizados para medir parâmetros menos importantes num processo, e transmiti-los remotamente a um receptor.

• C.

  instrumentos utilizados para medir somente a pressão, e transmitir esses valores remotamente a um receptor.

• D.

  instrumentos utilizados para medir parâmetros relevantes em um processo, e sua função consiste em transmitir esses dados remotamente a um receptor.

• E.

  radiotransmissores, com que os técnicos comunicam os valores dos parâmetros relevantes no processo.

Considere que não haja mudança de fase e utilize os valores contidos na tabela anexa para responder às questões de n^os 35 e 36. Uma turbina a vapor é capaz de gerar 2150 kW. Para tanto, ela opera com vapor d´água a 2300 kPa em sua alimentação e descarrega em um condensador a uma pressão de 10kPa. A vazão mássica de vapor que passa por ela é

• A. 215 kg/s
• B. 150 kg/s
• C. 23 kg/s
• D. 15 kg/s
• E. 10 kg/s

Considere que não haja mudança de fase e utilize os valores contidos na tabela anexa para responder às questões de n^os 35 e 36. Vapor d´água a 100 kPa é comprimido adiabaticamente até 300 kPa. Para uma eficiência do compressor de 75%, o trabalho necessário para essa compressão é de

• A. 37,5 kJ/kg
• B. 50 kJ/kg
• C. 66,7 kJ/kg
• D. 200 kJ/kg
• E. 266,7 kJ/kg

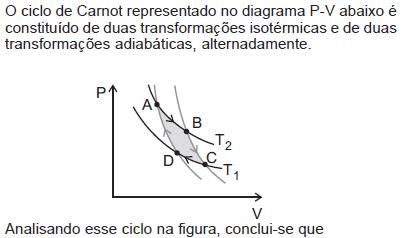

• A. a temperatura da fonte quente é a indicada por T1.
• B. o rendimento do ciclo é de 60%, se as temperaturas das fontes quente e fria são 327 ºC e 27 ºC, respectivamente.
• C. o processo AB é uma compressão isotérmica.
• D. os calores trocados pelas fontes quente e fria são proporcionais às temperaturas das fontes quente e fria.
• E. a transferência de energia sob a forma de calor ocorre nos processos representados por BC e DA.

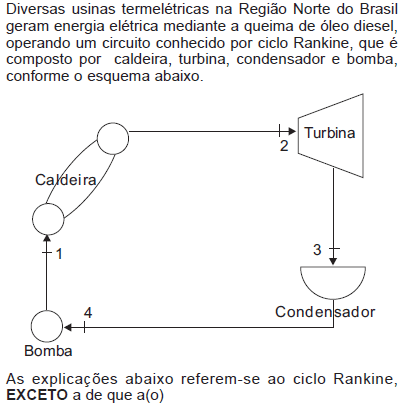

• A. transferência de calor se dá a uma pressão constante no condensador.
• B. geração do vapor ocorre na caldeira pela transferência de calor a uma pressão constante.
• C. geração do trabalho ocorre na turbina por uma expansão adiabática com a consequente redução da temperatura e da pressão.
• D. fluido de trabalho mais comumente utilizado é a água.
• E. fluido que passa pela turbina é uma mistura de gases oriundos da combustão do óleo diesel.

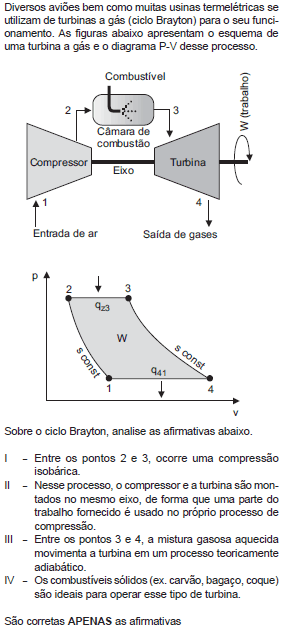

• A. I e III.
• B. I e IV.
• C. II e III.
• D. II e IV.
• E. III e IV.

Uma máquina térmica opera trocando calor com 2 reservatórios a temperaturas de, respectivamente, T_Q = 500 K e T_F = 100 K. De acordo com as leis da termodinâmica, qual o maior rendimento possível para uma máquina operar entre esses dois reservatórios?

• A.

  60%

• B.

  80%

• C.

  90%

• D.

  100%

• E.

  120%
