Questões de Física da Fundação CESGRANRIO (CESGRANRIO)

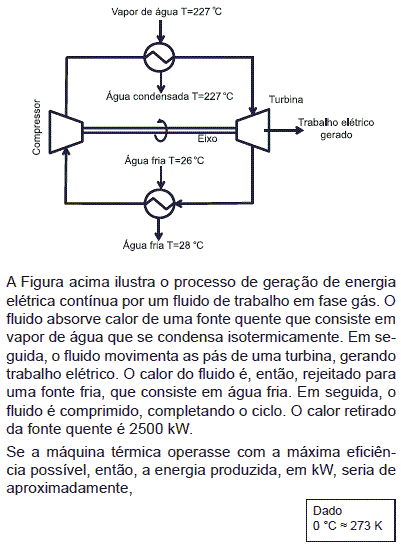

• A. 300
• B. 540
• C. 700
• D. 1000
• E. 1260

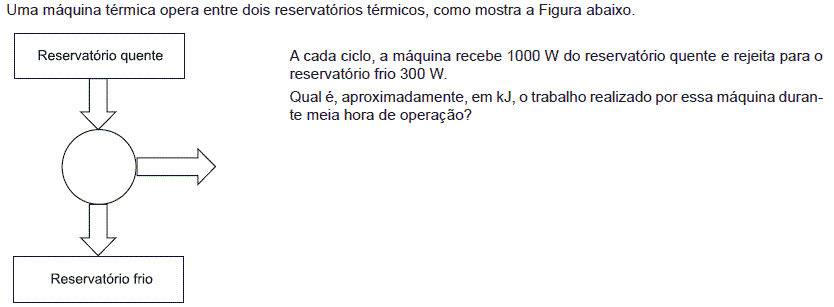

• A. 750
• B. 1000
• C. 1500
• D. 2000
• E. 2500

Uma tubulação industrial de 100 metros em linha reta contém uma junta de expansão para reduzir a tensão devido à dilatação térmica. O coeficiente de dilatação térmica do material da tubulação é aproximadamente igual a 0,01 mm.m^-1.K^-1. Na temperatura de 150°C, a junta de expansão sofre pressão e comprimi-se 75 mm. Se a pressão de ruptura da junta de expansão é de 65 kgf/cm², correspondendo a uma compressão de 215 mm, então, a temperatura máxima, em °C, que a tubulação pode atingir é de, aproximadamente,

• A. 150
• B. 190
• C. 230
• D. 290
• E. 320

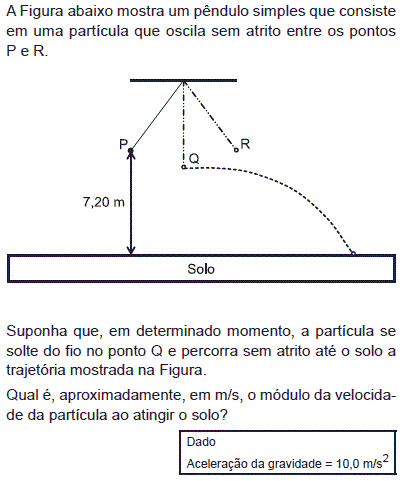

• A. 12,0
• B. 14,4
• C. 24,0
• D. 36,0
• E. 72,0

• A. 12,3
• B. 14,8
• C. 15,6
• D. 16,7
• E. 18,2

A transmissão dos movimentos de rotação e de torque entre eixos de equipamentos industriais pode ser feita utilizando-se vários tipos de elementos de máquinas, tais como: engrenagens, correias ou correntes. Em relação a esses elementos de máquinas, considere as afirmativas a seguir.

I – Para um par de engrenagens cilíndricas de dentes retos externos, com diâmetros primitivos distintos, a engrenagem maior gira mais rapidamente e transmite menos torque que a engrenagem menor.

II – Um conjunto de transmissão composto por uma corrente simples e duas rodas dentadas de tamanhos idênticos, para a transmissão do movimento de rotação, independe do atrito para funcionar.

III – A transmissão por correia plana e duas polias planas pode ser utilizada entre eixos paralelos que precisam ter as velocidades angulares sincronizadas, dado que a correia plana não desliza.

É correto APENAS o que se afirma em

• A. I
• B. II
• C. III
• D. I e II
• E. II e III

Freios e embreagens dependem do atrito para funcionarem. Esses elementos de máquinas têm ampla aplicação em muitos ramos de atividade, tais como: industrial, automotivo e de levantamento de cargas, entre outros. Em relação à embreagem, considere as afirmativas a seguir.

I – A embreagem, ao ser acionada, retira energia do sistema, fazendo com que um dos eixos a ela acoplado diminua a sua rotação ou mesmo pare.

II – A embreagem transmite o torque entre o motor e o sistema de transmissão, utilizando as forças de atrito geradas entre as suas superfícies de contato.

III – A embreagem deve ter suas superfícies de contato lubrifi cadas para, dessa forma, garantir o seu bom funcionamento.

É correto o que se afirma em

• A. II, apenas
• B. III, apenas
• C. I e II, apenas
• D. II e III, apenas
• E. I, II e III

Nos processos de fabricação por usinagem, como é chamada a distância percorrida pela ferramenta na direção axial em cada volta da peça, a uma dada rotação?

• A. Avanço
• B. Cavaco
• C. Profundidade
• D. Velocidade de corte
• E. Largura de corte

Em um compressor alternativo de pistão, sendo V_mín e V_máx os volumes correspondentes às posições de ponto morto superior e de ponto morto inferior do pistão, respectivamente, o parâmetro representado pela razão entre V_mín e a diferença V_máx – V_mín é o coeficiente

• A. volumétrico
• B. de indução
• C. de descarga
• D. de compressão
• E. de espaço morto

Uma bomba de deslocamento positivo, cuja potência é de 1.200 W, fornece uma vazão de 0,01 m³/s a uma linha hidráulica que aciona um atuador linear. Desprezando-se eventuais perdas no sistema, a pressão máxima, em kPa, disponível na câmara de avanço do atuador é

• A. 12
• B. 100
• C. 120
• D. 1.000
• E. 1.200
