Questões de Física da Fundação Carlos Chagas (FCC)

Uma bomba da SABESP é acionada por um motor trifásico de indução, na rotação de 1.164 rpm, e alimentada pela rede trifásica de 220 V (eficaz) − 60 Hz. É correto afirmar para o motor que

• A. o número de polos é 8 e o escorregamento de 2%.
• B. a rotação síncrona é de 1.800 rpm e o escorregamento 3%.
• C. a rotação síncrona é de 1.200 rpm e o escorregamento 2%.
• D. o número de polos é 8 e o escorregamento de 3%.
• E. o número de polos é 6 e o escorregamento de 3%.

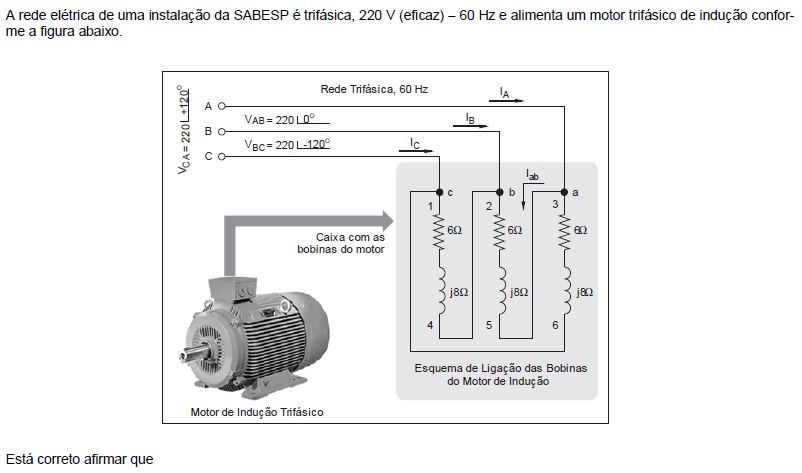

• A. a corrente de linha I_A é de 27,22 A.
• B. a corrente de linha I_A é de 12,70 A.
• C. o fator de potência do motor é de 0,8.
• D. a potência aparente fornecida pela rede ao motor é de 22 kVA.
• E. a potência ativa fornecida pela rede ao motor é de 8,7 kW.

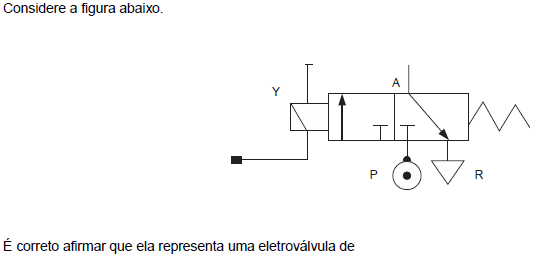

• A. 6 vias e 2 posições.
• B. 2 vias e 6 posições.
• C. 3 vias e 2 posições.
• D. 2 vias e 2 posições.
• E. 1 via e 1 posição.

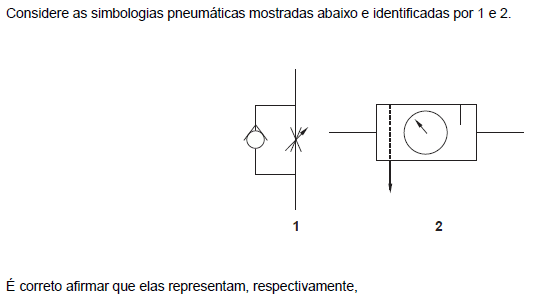

• A. 1 − regulador de pressão − 2 − pressostato.
• B. 1 − válvula reguladora de fluxo − 2 − unidade de conservação/manutenção.
• C. 1 − regulador de pressão − 2 − manômetro pneumático.
• D. 1 − válvula reguladora de fluxo − 2 − pressostato.
• E. 1 − multiplicador de pressão − 2 − unidade de conservação/manutenção.

Como Técnico em Sistemas de Saneamento, você precisa escolher elementos de máquinas para a transmissão de um motor elétrico para um eixo com redução de 1:3, alto torque e inversão no sentido de rotação. Correspondem a esses elementos, respectivamente,

• A. par de polias e correia sincronizadora.
• B. par de polias e correia trapezoidal.
• C. par de engrenagens.
• D. par de engrenagens para corrente e corrente de rolos.
• E. acoplamento elástico e par de polias com correia sincronizadora.

As figuras abaixo mostram a montagem de duas peças feita por parafuso prisioneiro, porca e arruela. Representa esta montagem de maneira correta:

• A.
• B.
• C.
• D.
• E.

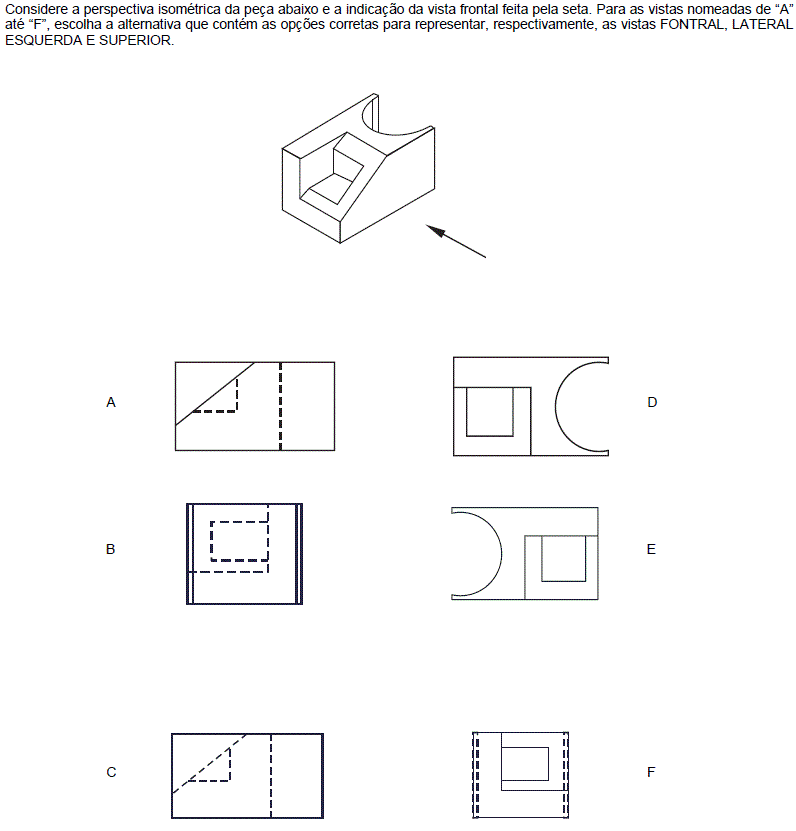

• A. A, B, D.
• B. A, F, E.
• C. A, F, D.
• D. C, F, D.
• E. C, B, E.

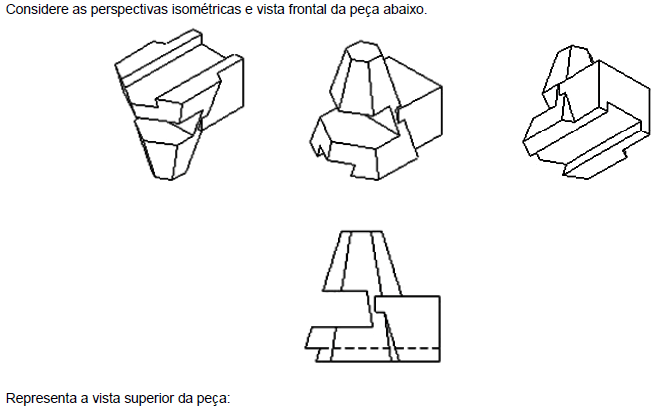

• A.
• B.
• C.
• D.
• E.

Conhecer as propriedades dos materiais é de extrema importância para sua seleção e aplicação. As propriedades de tenacidade e resiliência podem ser definidas, respectivamente, por:

• A. capacidade do material deformar-se plasticamente e absorver energia antes da ruptura; capacidade de um metal absorver energia quando deformado elasticamente e devolvê-la quando descarregado do esforço que provocou a deformação.
• B. capacidade de um metal absorver energia quando deformado elasticamente e devolvê-la quando descarregado do esforço que provocou a deformação; capacidade do material deformar-se plasticamente e absorver energia antes da ruptura.
• C. capacidade do material deformar-se plasticamente e absorver energia antes da ruptura; medida da rigidez do material, ou seja, é uma característica que o material possui de resistir à deformação elástica.
• D. capacidade de um metal absorver energia quando deformado elasticamente e devolvê-la quando descarregado do esforço que provocou a deformação; medida da rigidez do material, ou seja, é uma característica que o material possui de resistir à deformação elástica.
• E. medida da rigidez do material, ou seja, é uma característica que o material possui de resistir à deformação elástica; capacidade de um metal absorver energia quando deformado elasticamente e devolvê-la quando descarregado do esforço que provocou a deformação.

• A. o módulo de elasticidade do aço de baixo carbono é menor que o de alto.
• B. o aço de baixo carbono é mais dúctil do que o de alto carbono.
• C. a tensão de escoamento é igual para os dois materiais, porém o aço de alto carbono tem tensão de ruptura maior.
• D. o módulo de elasticidade do aço de alto carbono é menor que o de baixo.
• E. a tensão de ruptura do aço de baixo carbono é maior que o de alto.
