Os sistemas compostos por grupos moto-bombas constituem uma aplicação prática dos sistemas de saneamento por contribuir para a movimentação de fluidos entre pontos da planta. A figura abaixo mostra um exemplo de uma curva que identifica os principais parâmetros de bombas hidráulicas em função da vazão volumétrica.

Tomando como referência a figura acima, assinale a alternativa correta que elenca os números que representam, respectivamente, curva característica da bomba, curva de rendimento, curva do sistema, curva de potência consumida.

• A. I, IV, III, V.
• B. V, I, IV, III.
• C. III, II, I, IV.
• D. IV, V, II, III.
• E. V, IV, I, III.

Os sistemas hidráulicos e pneumáticos possuem aplicação prática em diversos tipos de indústrias. Um elemento importante nesses sistemas é a válvula de controle direcional que consiste em um corpo com passagens internas nas quais são conectadas e desconectadas por uma parte móvel. A figura abaixo mostra exemplos de circuitos com válvulas de controle direcional de aplicação prática na indústria.

Tomando como referência as figuras acima, assinale a alternativa correta.

• A. A figura I representa uma válvula direcional de 2 vias, 2 posições e que na posição normal (sem acionamento) está fechad
• B. A figura II representa uma válvula direcional de 5 vias, 2 posições e que na posição acionada ela atua expandindo o pistão.
• C. A figura I representa uma válvula direcional de 3 vias, 2 posições e que na posição de acionada está fechada.
• D. A figura II representa uma válvula direcional de 5 vias, 3 posições e que na posição normal (sem acionamento) atua expandindo o pistão.
• E. A figura II representa uma válvula direcional de 5 vias, 2 posições e é acionada por alavanca.

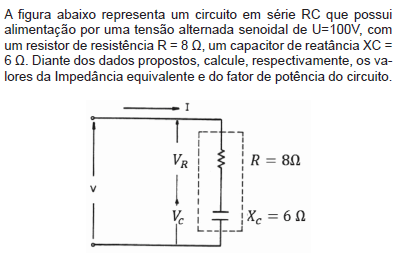

• A. Z = 10 ; FP=0,92.
• B. Z = 14  ; FP=0,75.
• C. Z = 10  ; FP=0,80.
• D. Z = 14  ; FP=0,80.
• E. Z = 10  ; FP=0,75.
